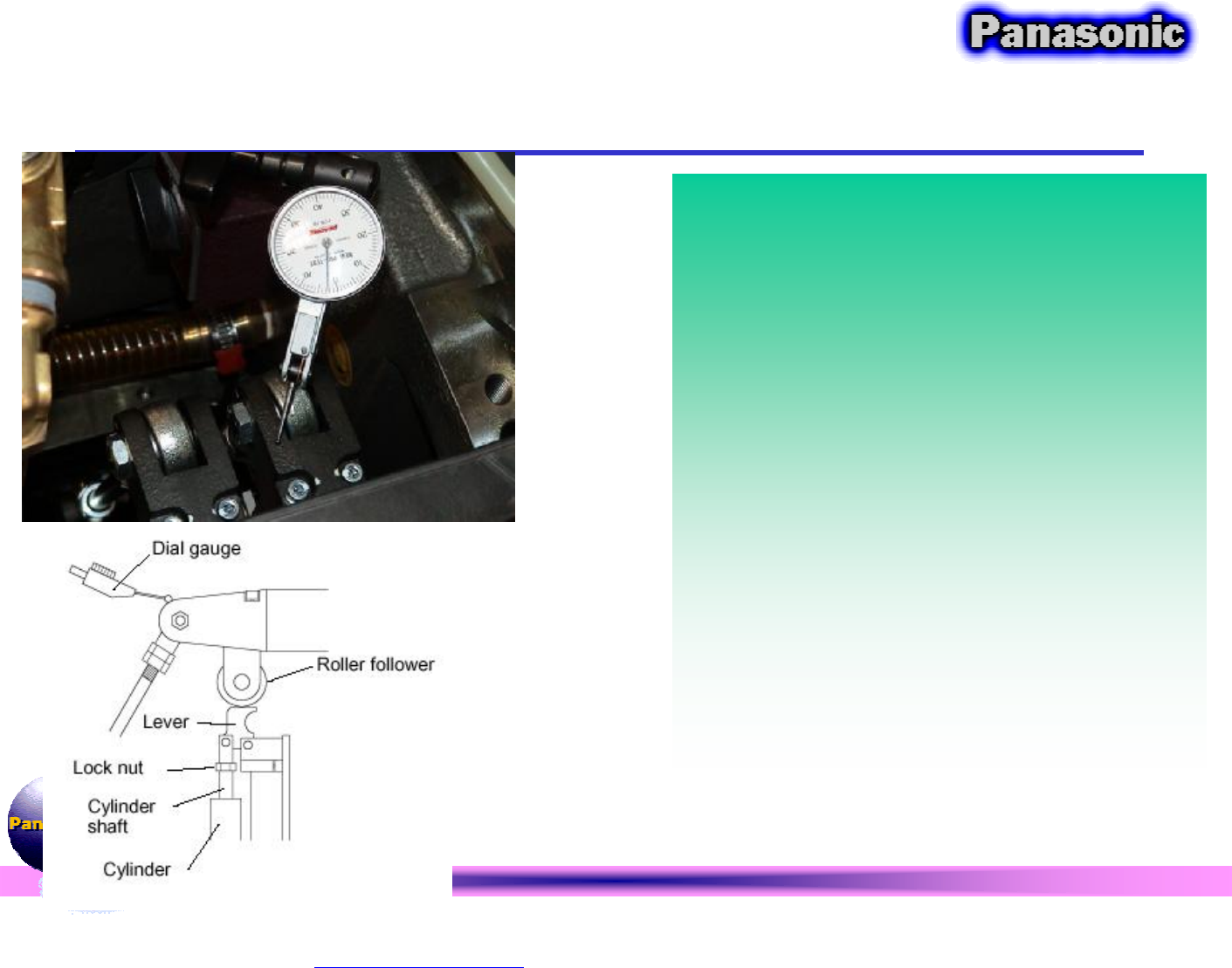

八 . 调整 F EE D UN I T STO PP ER 间隙 1 . P OW E R ON ， ORG 。 2. 副 操 作 盘 “ L OW LO CK ” T UR N ON 3 . C T1 25 度 , 4. 打 百 分 表 于 LO W F E ED CA M L E VER 上 5. “ F E E D L OCK ” T U RN ON, 观 察百 分 表 变化 标 准 :0 . 05 — 0 . 1MM 6 . …
七.调整FEED HEIGHT
1.POWER ON，ORG。
2. 副操作盘“LOW LOCK”TURN ON
3. 放置JIG(1)（31.0MM)在FEEDER PLATE
上
4.CT250度,
5. 在JIG(1)上放置JIG(2)(107MM),检测
FEEDER ROLLER的低端与JIG(2)之间间
隙:标准0.4—0.6(138.4——138.6）
6.ZL、ZR各测几个点
7.IF NG，松开ROD END的LOCK NUT调整
8. 锁紧LOCK NUT，重新确认FEEDER
HEIGHT
JIG（1）JIG（2）塞尺：0.4—0.6
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

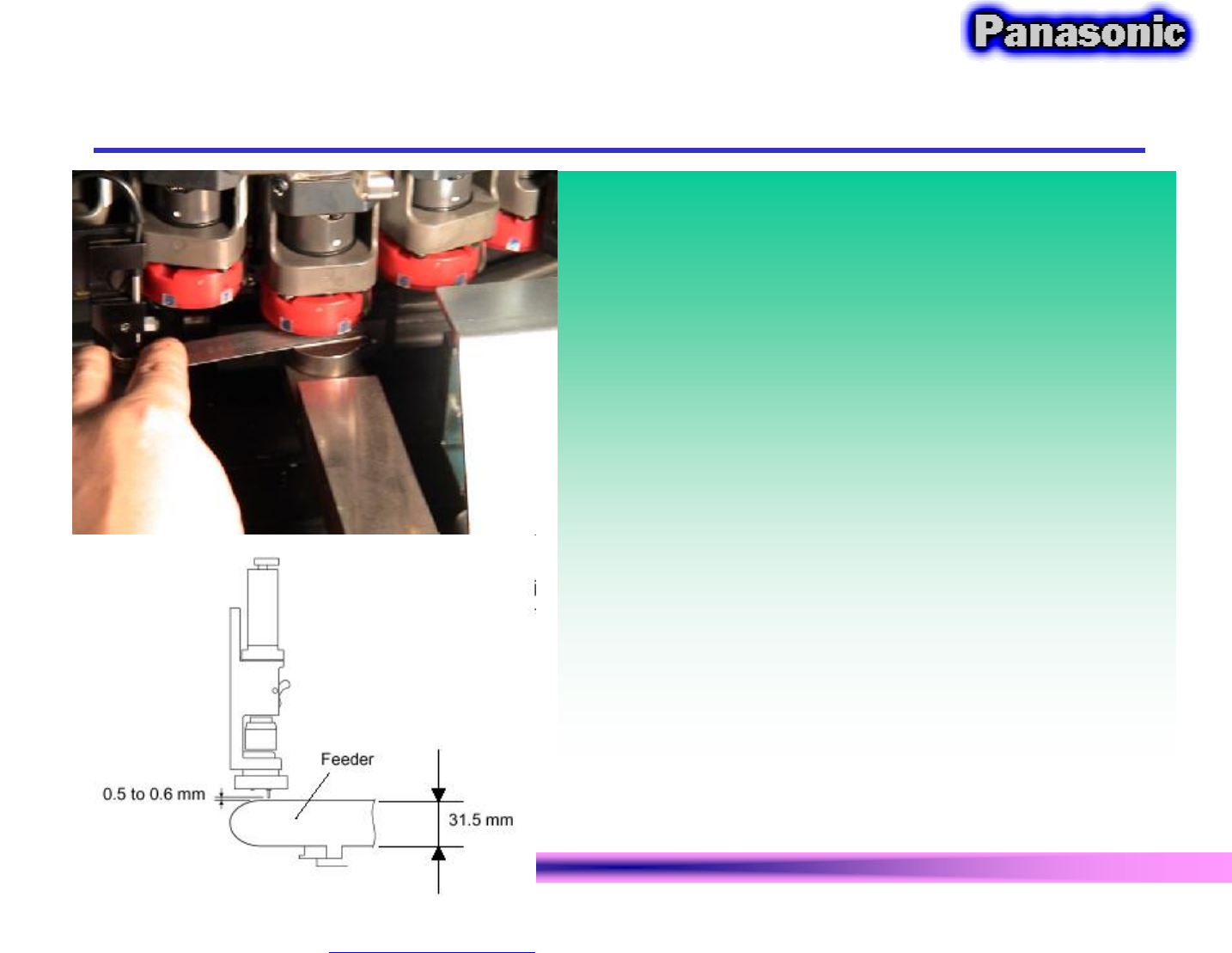

九.吸着高度调整
1.POWER ON，ORG。
2. 编辑一个程序，一点装着，PARTS厚度0.5MM
3.AUTO 1 BLOCK
4.CT280度
5.JIT（1）+JIG（2（共30.5MM），塞尺
6.HOT MACHINE（生产2小时停下检测）：
0.50—0.60MM (取中间值0.55MM)
标准：31.00——31.10MM
COOL MACHINE
0.60—0.70MM(取中间值0.65MM)
标准：31.10——31.20MM
6. IF NG,在M/C DATA 内修改OFFSET值
注:由于HT121的UP FRAME采用不同的工艺制造, 使
得机器在生产约1--2小时后,NOZZLE UNIT会
下降0.05—0.09MM,因此检查吸着高度时要确认
机器处于什么状态
