S e n sor 1 S e n s or 2 S e n s or 3 N o z z le nu m b er A M P0 A M P1 A M P2 1 1 0 0 2 0 1 0 3 1 1 0 4 0 0 1 5 1 0 1 6 0 1 1 十三 . 各传感器位置及状态的确认（一） N O ZZL E N O D ET E C T I O N S e n s or 的工作原理 : 如图示： S T 17 P…

0.5

1.0

大部品检测Sensor:

要求:

CT=0°时

T=1.0mm(吸厚度为1.0mm的JIG)

AMP(P910T)的LED灯灭

T=0.5mm(吸厚度为0.5mm的JIG)

AMP(P910T)的LED点亮

十二.大部品检测Sensor

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

Sensor

Nozzle

number

AMP0 AMP1 AMP2

1 1 0 0

2 0 1 0

3 1 1 0

4 0 0 1

5 1 0 1

6 0 1 1

十三.各传感器位置及状态的确认

（一）NOZZLE NO DETECTION Sensor的工作原理:

如图示：ST17

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

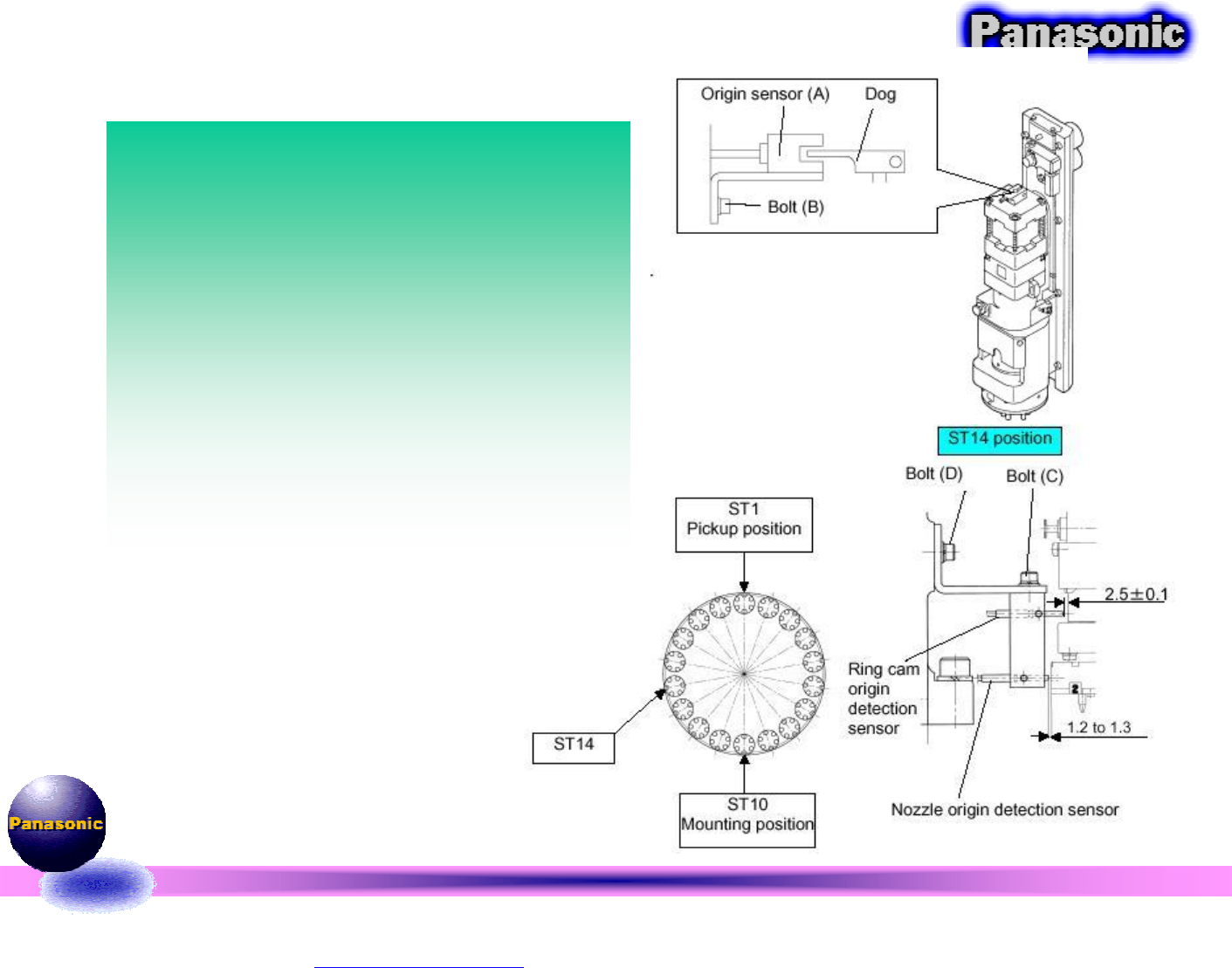

（二）NOZZLE ORG Sensor的调整

ST14：

Nozzle原点检出传感器:

这一部分包括:Nozzle原点检出

Sensor(下部)和Motor原点检出

Sensor(上部).

机器在开机时检测的,当两者同时检

测成功,Nozzle才算回原点.

下部：Sensor与反射板的间隙:

1.2-1.3mm.

上部：Sensor与DOG的间隙:

1.5 ±0.1mm.

确认的时序为:CT=250°~270°

注意：凸轮原点检测SENSOR与凸轮之间

间隙-2.5 ±0.1mm
