(二)LIGHT CONTROL(灰度矫正)

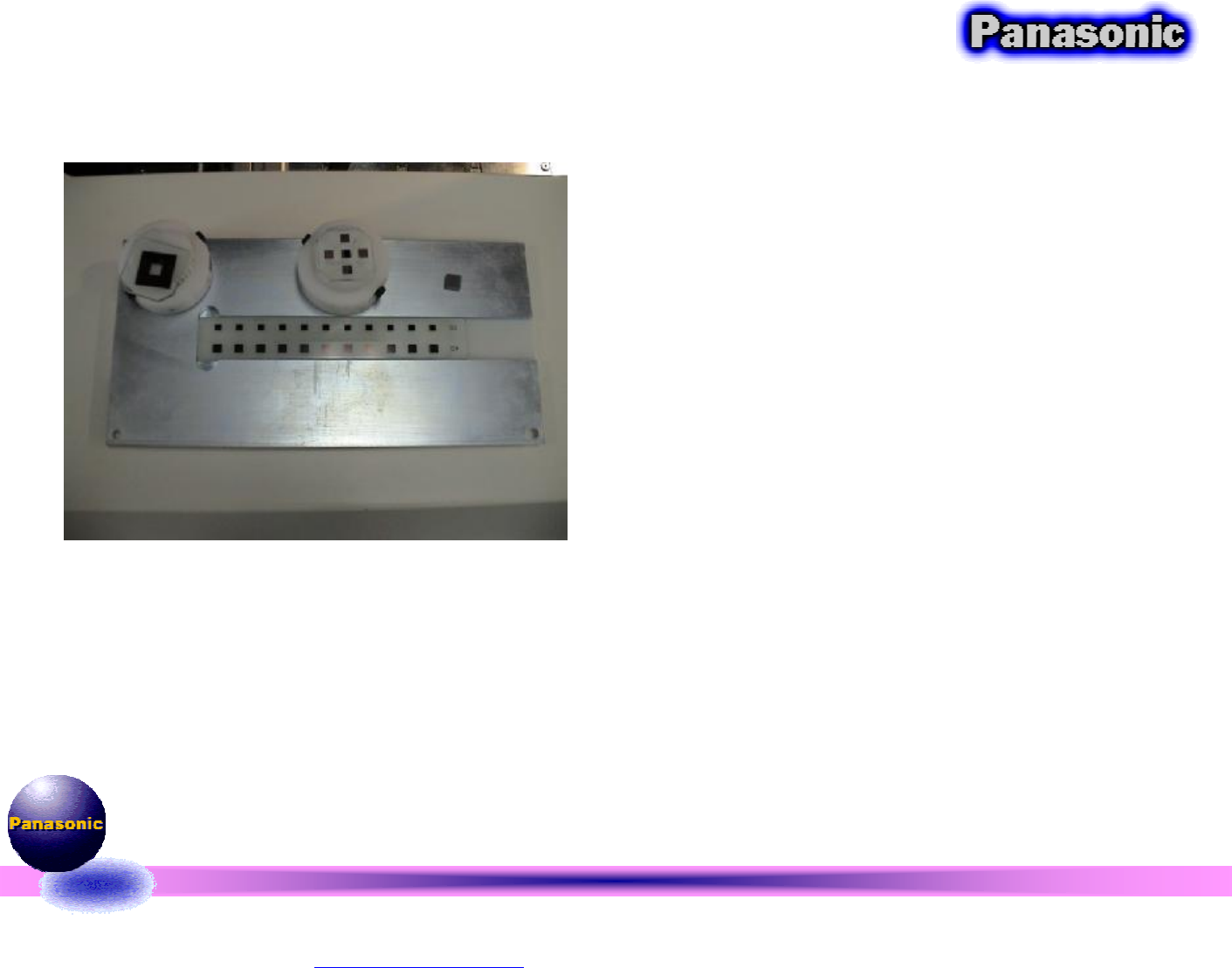

所需JIG:灰度 JIG

1.按以下操作进入菜单：

ADMINISTRATOR——CALIBRATION

——LIGHT CONTROL——CALIBRATION

——CONTINUE

2。将灰度JIG放置在M NOZZLE上（自动），

按提示进行操作:

3。完成后将JIG取下

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

(三)BOARD CAMERA

.按以下操作进入菜单：

ADMINISTRATOR——

CALIBRATION——BOARD

CALIBRATION——CALIBRATION

输入X、Y OFFSET值（无

REFERENCE PIN造成的）

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

(四)PARTS CAMERA

1.拆下大部品的抛料盒，用纸片挡住其

SENSOR

2.按以下操作进入菜单：

ADMINISTRATOR——CALIBRATON——

PARTS CAMERA——CALIBRATION

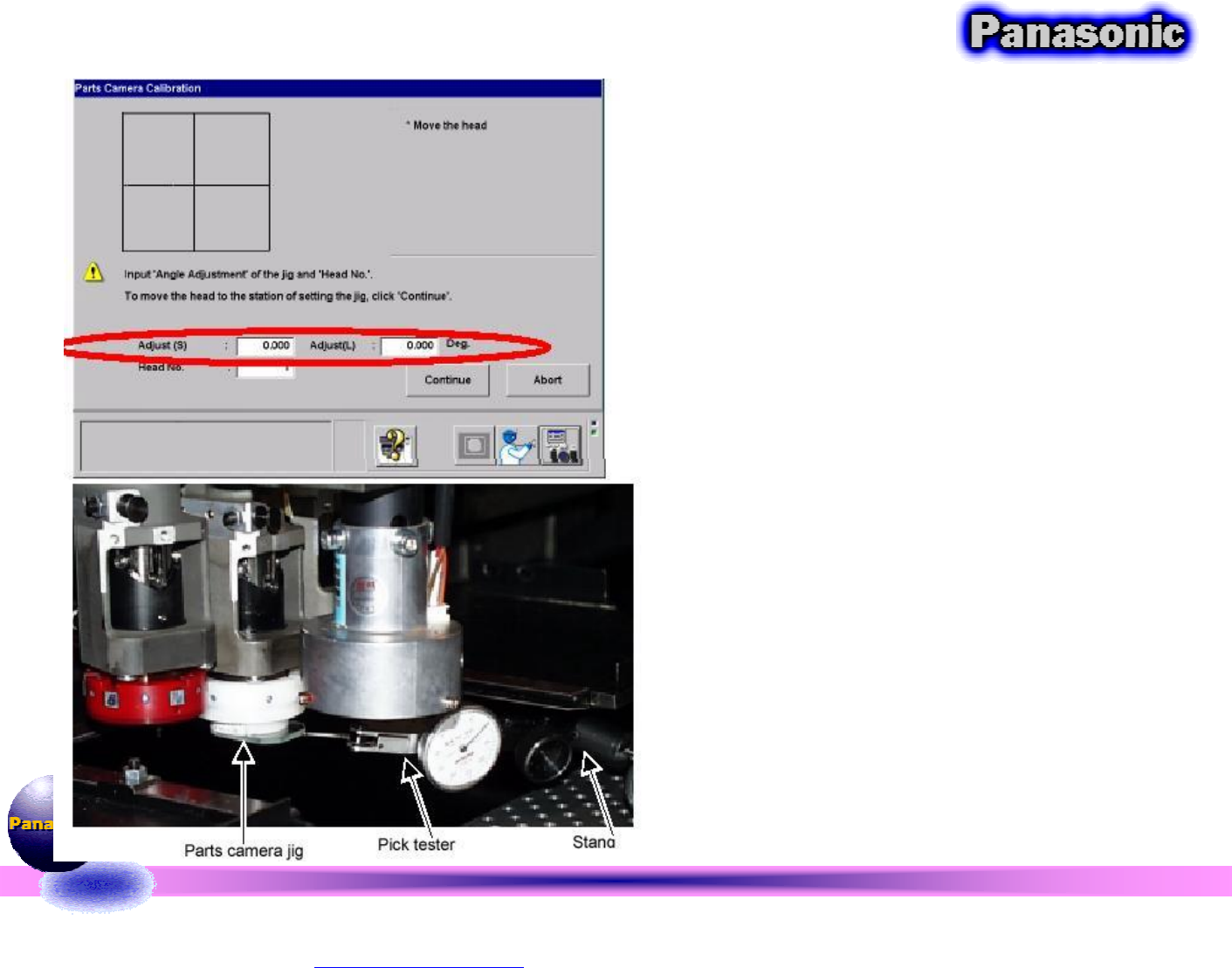

按提示：S：输入0.045;L:输入0.046

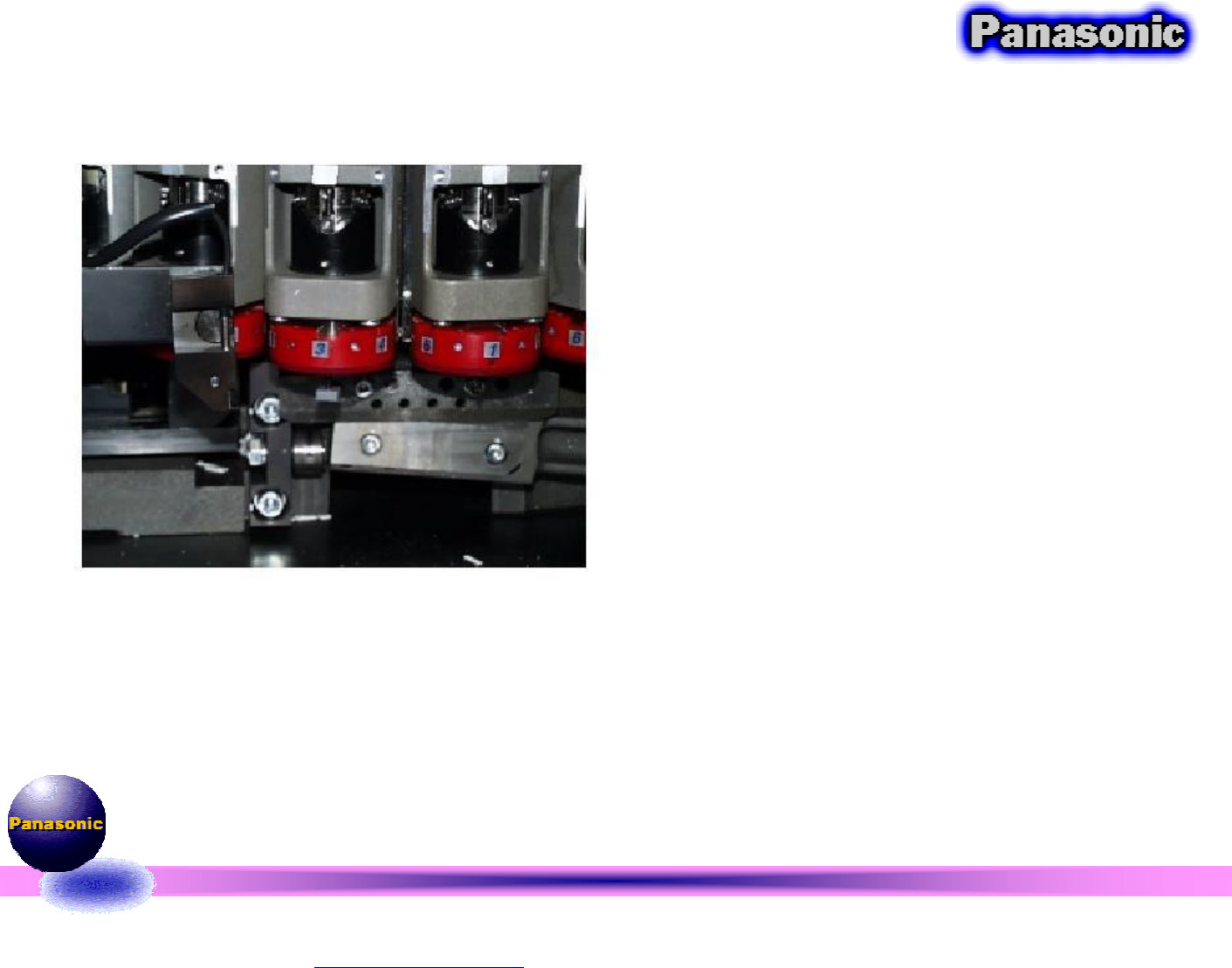

3。按提示拆下反射板，装上PARTS CAMERA

JIG

4。按提示操作，在ST10测量JIG平行度，调整

到百分表无变化
