MODEL TCM-3700 9912-001 1- 1 PART No. PART NAME Q'ty REMARK S 1 630 048 9910 BLOCK,LO CATE 6 739L--01B-005 1 -1 630 048 9637 BLOCK,LO CATE 2 739L--01B-007 1 -2 630 048 9927 BLOCK,LO CATE 6 739L--01B-006 2 630 084 12…
MODEL TCM-3700
9912-001
本体部 MAIN BODY SECTION

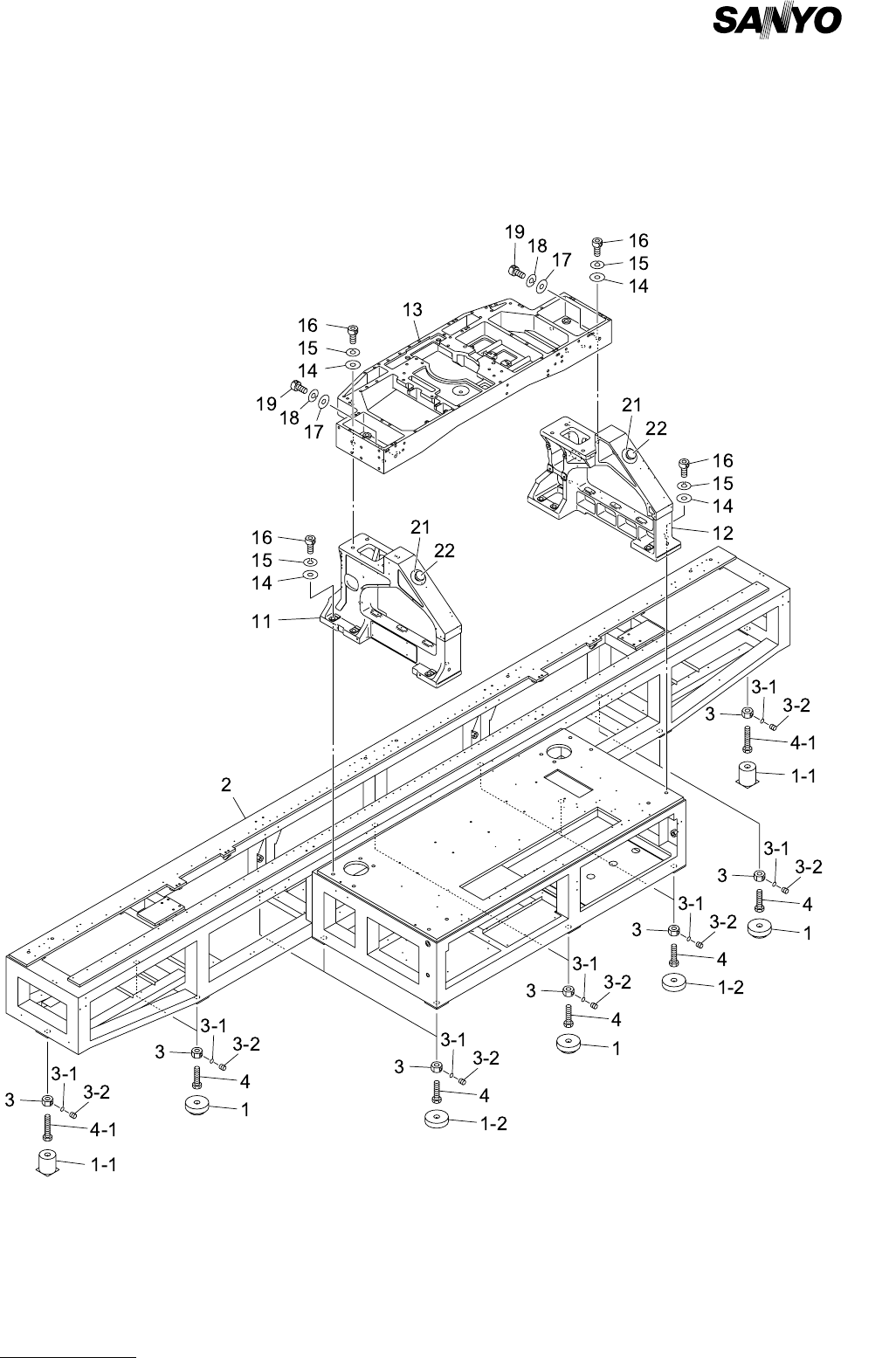

Fig. 1-1 ベース Base
MODEL TCM-3700
9912-001
1- 1
PART No. PART NAME Q'ty REMARKS
1 630 048 9910 BLOCK,LOCATE 6 739L--01B-005
1 -1 630 048 9637 BLOCK,LOCATE 2 739L--01B-007
1 -2 630 048 9927 BLOCK,LOCATE 6 739L--01B-006
2 630 084 1206 FRAME 1 739L--01B-001
3 630 042 5697 NUT 14 739L--01H-018
3 -1 630 041 6770 COLLAR 14 739L--01B-008
3 -2 630 000 8975 SET SCREW 14 M6X6 SET
4 630 042 5673 BOLT,HEX 12 739L--01H-017
4 -1 630 042 5680 BOLT,HEX 2 739L--01H-030
11 630 084 1220 FRAME(L) 1 739L--01B-003
12 630 084 1213 FRAME(R) 1 739L--01B-002
13 630 057 9055 FRAME(HEAD) 1 739L--01B-004
14 411 141 5401 WASHER V 20X37X3 20 FW20
15 411 141 6804 WASHER SPR 20 20 SW20
16 630 009 5814 BOLT,HEX-SCT 20 M20X70
17 411 141 5203 WASHER V 16X30X3 2 FW16
18 411 141 3407 WASHER SPR 16 2 SW16
19 630 083 4253 BOLT,HEX-SCT 2 739L--01H-095
21 630 064 6320 NAME PLATE,NOTICE 2 739FB-01D-078
22 630 064 6528 SWITCH,BUTTON 2 739FB-01D-001
Key No.
NOTE
MODEL TCM-3700
9912-001
本体部 MAIN BODY SECTION
Fig. 1-2 ダストボックス Dust Box
