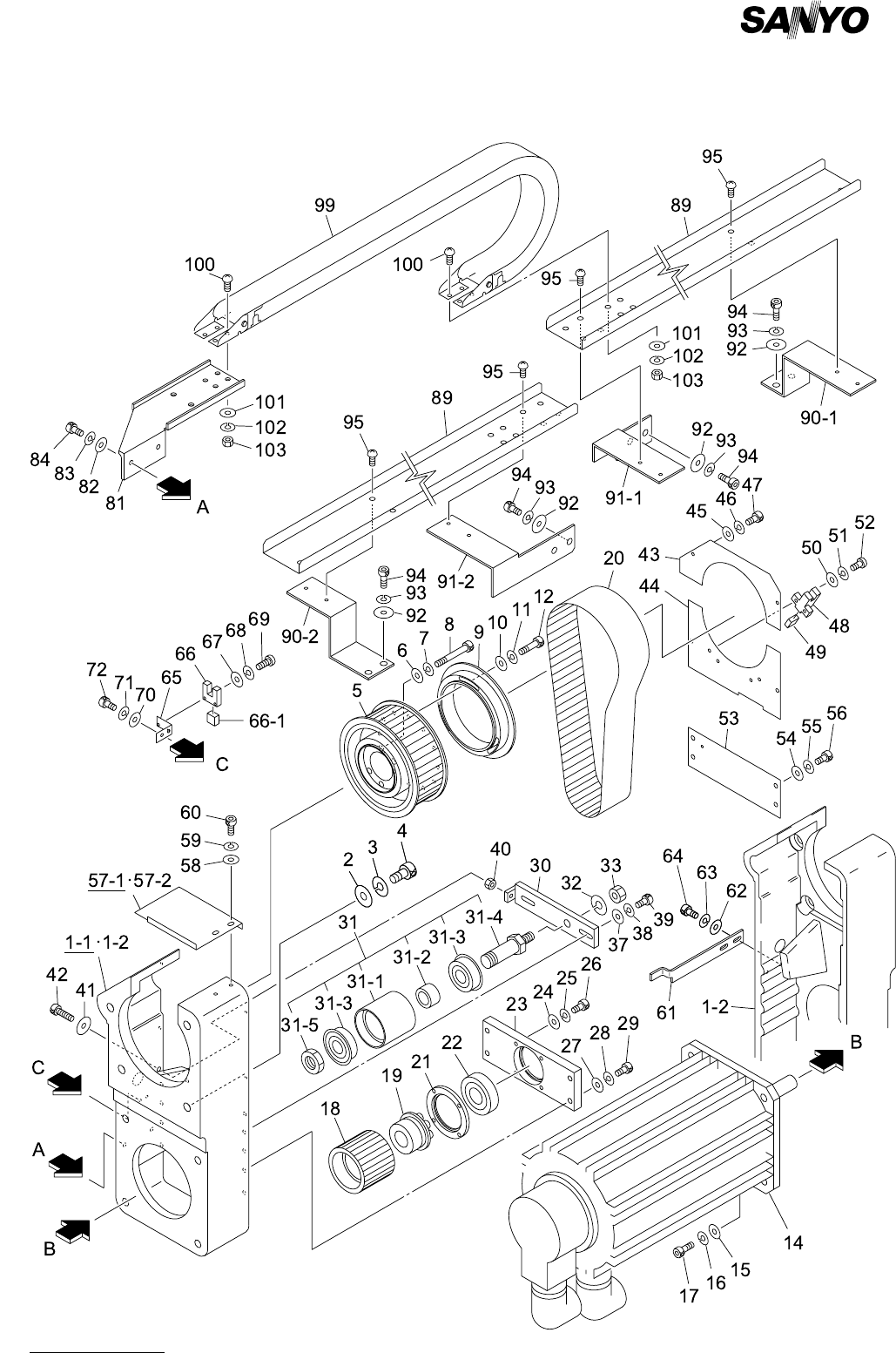

MODEL TCM-3700 9912-001 部品供給部 FEEDER CARRIAGE SECTION Fig. 5-3 リールユニット駆動部 Feeder Carriage Driver
MEMO
MODEL TCM-3700
9912-001
部品供給部 FEEDER CARRIAGE SECTION
Fig. 5-3 リールユニット駆動部 Feeder Carriage Driver
MODEL TCM-3700
9912-001
5- 3
PART No. PART NAME Q'ty REMARKS
1 -1 630 064 4562 BLOCK 1 739C--01B-015
1 -2 630 064 4579 BLOCK 1 739C--01B-016
2 411 141 4800 WASHER V 12X24X2.5 8 FW12
3 411 141 3308 WASHER SPR 12 8 SW12
4 630 000 8227 BOLT,HEX-SCT 8 M12X30
5 630 061 2967 PULLEY,TIMING 2 739C--01H-015
6 411 141 4503 WASHER V 8X17X1.6 8 FW8
7 411 141 3100 WASHER SPR 8 8 SW8
8 630 000 8081 BOLT,HEX-SCT 8 M8X60
9 630 064 1905 DISK 2 739C--01B-039
10 411 141 4008 WASHER V 4X9X0.8 6 FW4
11 411 141 2905 WASHER SPR 4 6 SW4
12 630 000 7671 BOLT,HEX-SCT 6 M4X25
14 630 033 4449 MOTOR,AC-SERVO 2 739C--01H-003
15 411 141 4800 WASHER V 12X24X2.5 8 FW12
16 411 141 3308 WASHER SPR 12 8 SW12
17 630 000 8234 BOLT,HEX-SCT 8 M12X35
18 630 061 2974 PULLEY,TIMING 2 739C--01H-012
19 630 032 5126 NUT 2 739C--01H-013
20 630 063 9810 BELT,TIMING 2 739C--01H-020
21 630 052 1122 HOLDER 2 739C--01B-040
22 630 035 0029 BEARING,RADIAL 2 739C--01H-014
23 630 048 4076 HOLDER 2 739C--01B-041
24 411 141 4008 WASHER V 4X9X0.8 8 FW4
25 411 141 2905 WASHER SPR 4 8 SW4
26 630 000 7640 BOLT,HEX-SCT 8 M4X14
27 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
28 411 141 3001 WASHER SPR 6 8 SW6
29 630 000 7916 BOLT,HEX-SCT 8 M6X30
30 630 039 9554 PLATE 2 739C--01B-044
31 630 060 6690 ASSY,PULLEY 2
31 -1 630 054 9997 PULLEY 2 739C--01B-043
31 -2 630 055 1907 COLLAR 2 739C--01B-045
31 -3 630 032 5270 BEARING,RADIAL 4 739C--01H-010
31 -4 630 054 9980 PIN,LOCATE 2 739C--01B-042
31 -5 630 008 6201 NUT 2 739C--01H-011
32 411 141 3308 WASHER SPR 12 2 SW12
33 411 141 1304 NUT HEX 12 2 M12
37 630 001 0237 WASHER 4 739C--01H-009
38 411 141 3001 WASHER SPR 6 4 SW6
39 630 000 7909 BOLT,HEX-SCT 4 M6X25
40 411 141 0703 NUT HEX 6 2 M6
41 630 001 0237 WASHER 2 739C--01H-009
42 630 000 7923 BOLT,HEX-SCT 2 M6X35
43 630 065 2253 PLATE 2 739C--01B-020
44 630 047 6675 COVER 2 739C--01B-021
45 411 141 4008 WASHER V 4X9X0.8 8 FW4
46 411 141 2905 WASHER SPR 4 8 SW4
47 630 000 7626 BOLT,HEX-SCT 8 M4X10
48 630 032 5287 SENSOR,PHOTO 2 739C--01H-017
