P-138-001e - 第125页
MEMO
MODEL TCM-3700
9912-001
6- 1
PART No. PART NAME Q'ty REMARKS
55 630 053 8113 BOLT,HEX 2 739J--01H-028
56 411 141 4008 WASHER V 4X9X0.8 8 FW4
57 411 141 2905 WASHER SPR 4 8 SW4
58 630 000 7664 BOLT,HEX-SCT 8 M4X20
59 630 084 3583 PLATE 1 739J--01B-174
60 630 001 2132 CAM FOLLOWER 1 739J--01H-155
60 -1 411 141 3209 WASHER SPR 10 1 SW10
60 -2 411 141 1106 NUT HEX 10 1 M10
61 411 141 4107 WASHER V 5X10X1 4 FW5
62 411 141 6705 WASHER SPR 5 4 SW5
63 630 000 7770 BOLT,HEX-SCT 4 M5X20
74 630 064 5705 PLATE 1 739J--01B-026
75 630 001 0213 WASHER 2 739J--01H-128
76 411 141 2905 WASHER SPR 4 2 SW4
77 630 000 7633 BOLT,HEX-SCT 2 M4X12
78 630 064 6986 SENSOR,PHOTO 1 739J--01H-022
80 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
81 411 086 4408 WASHER SPR 3 2 SW3 F
82 411 113 0502 SCR PAN 3X14 2 M3X14 PAN
91 630 001 0251 WASHER 10 739J--01H-024
92 411 141 3209 WASHER SPR 10 10 SW10
93 630 000 8166 BOLT,HEX-SCT 10 M10X50
101 630 084 7666 CAM 1 739J--01B-171
102 630 080 6939 PLATE 1 739J--01B-170
103 411 141 4107 WASHER V 5X10X1 2 FW5
104 411 141 6705 WASHER SPR 5 2 SW5
105 630 000 7770 BOLT,HEX-SCT 2 M5X20
106 630 084 3705 COUPLING 1 739J--01H-151
107 630 084 7659 CYLINDER 1 739J--01H-152
107 -1 630 084 3729 AIR LINE EQPT 2 739J--01H-153
108 -1 630 086 2331 WASHER 2 739J--01H-167
108 -2 411 141 3209 WASHER SPR 10 2 SW10
108 -3 630 000 8166 BOLT,HEX-SCT 2 M10X50
109 411 152 2208 NUT HEX 14 1 M14
110 630 084 3736 GUIDE,LINEAR 1 739J--01H-154
111 630 000 7633 BOLT,HEX-SCT 3 M4X12
112 630 080 6953 PLATE 1 739J--01B-172
113 630 000 7510 BOLT,HEX-SCT 8 M3X8
114 630 081 3371 COVER 1 739J--01B-173
115 411 141 4008 WASHER V 4X9X0.8 2 FW4
116 411 141 2905 WASHER SPR 4 2 SW4
117 630 000 7619 BOLT,HEX-SCT 2 M4X8
118 630 001 0237 WASHER 2 BW6
119 411 141 3001 WASHER SPR 6 2 SW6
120 630 000 7909 BOLT,HEX-SCT 2 M6X25
Key No.
NOTE
MEMO
MODEL TCM-3700
9912-001
ＸＹテーブル部 XY TABLE SECTION

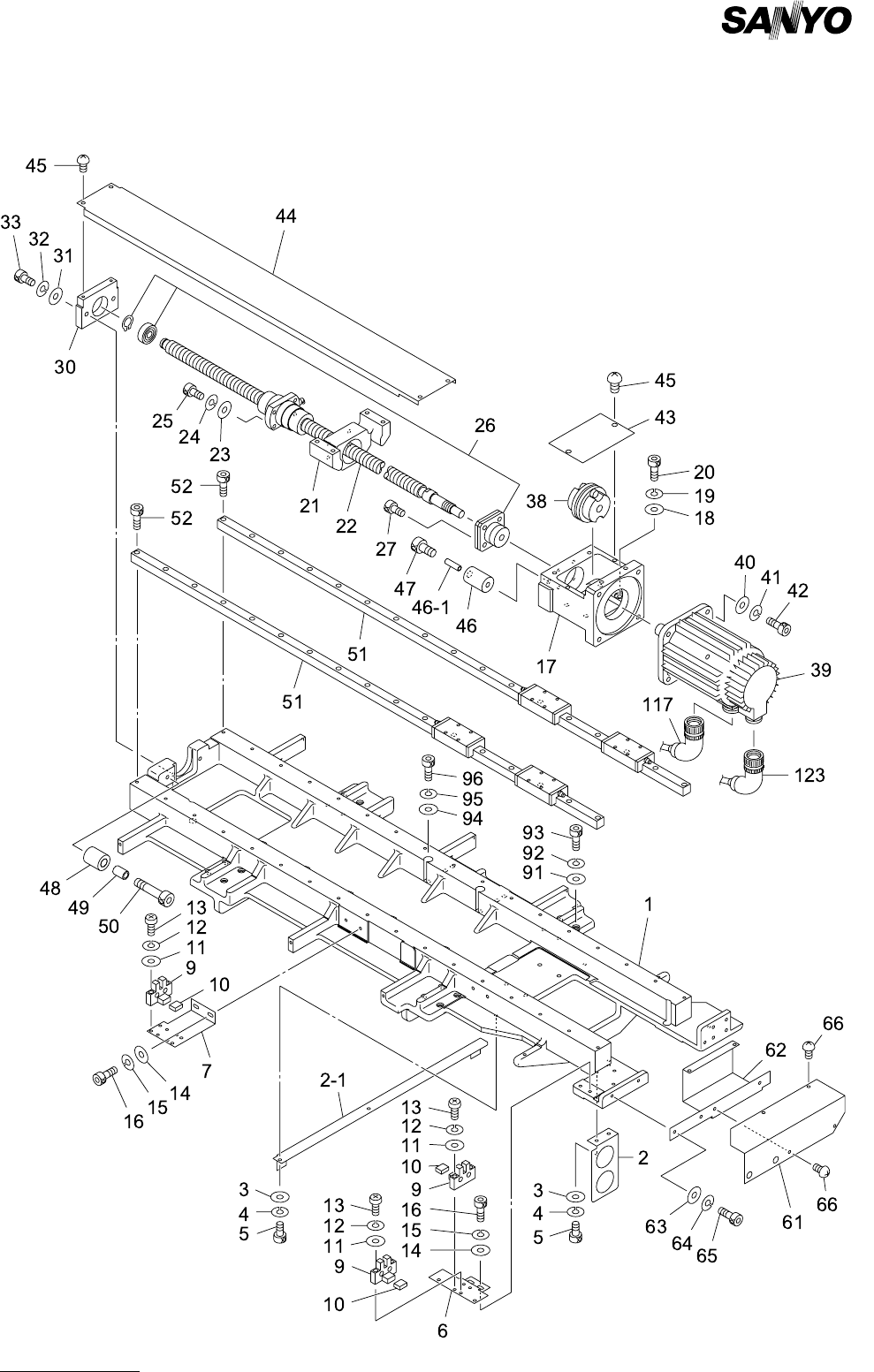

Fig. 6-2 Ｙ軸 Y Axis
