MODEL TCM-3700 9912-001 ＸＹテーブル部 XY T ABLE SECTION Fig. 6-6 シュート駆動部 Chute Driver
MEMO
MODEL TCM-3700
9912-001
ＸＹテーブル部 XY TABLE SECTION

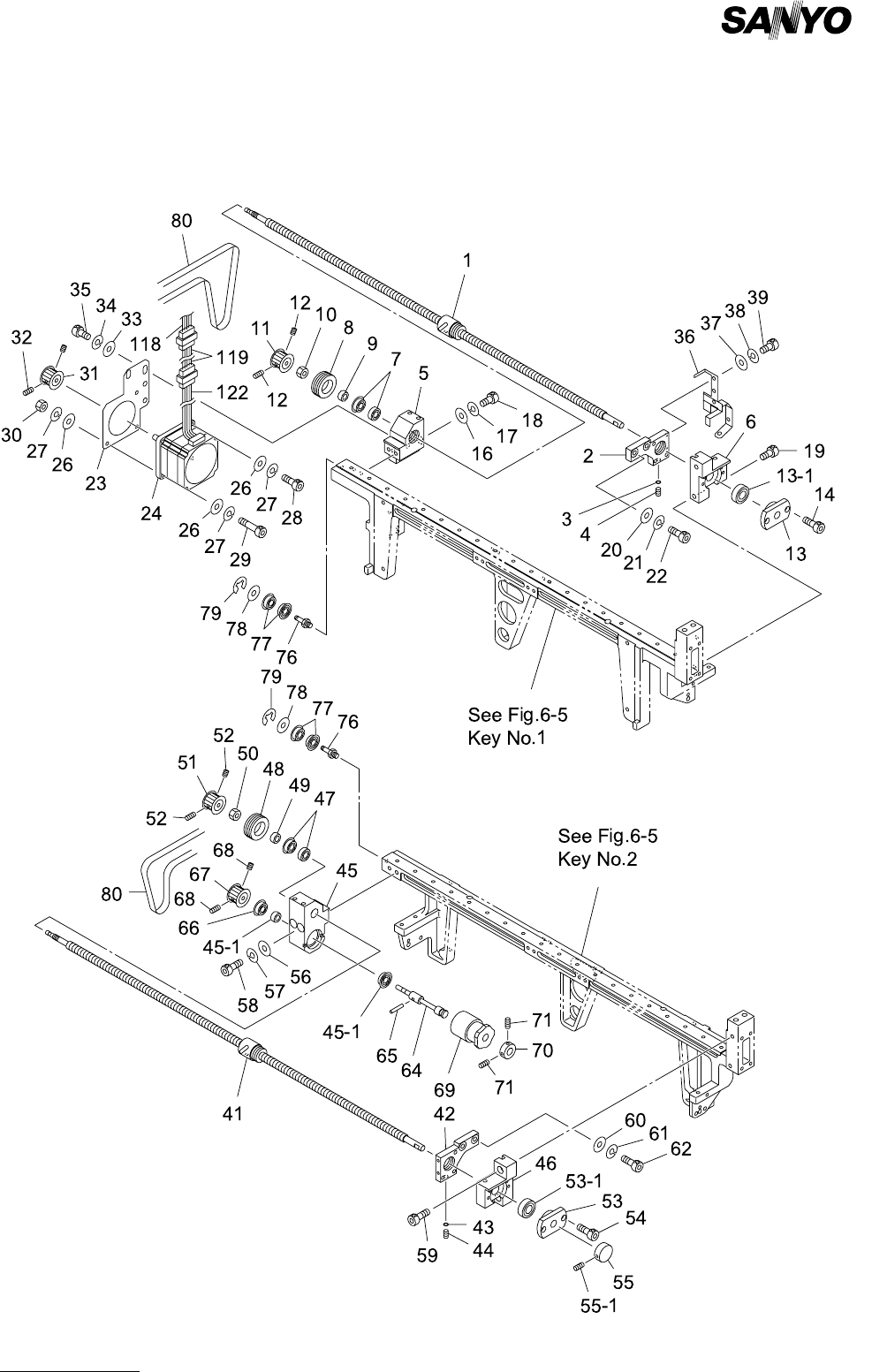

Fig. 6-6 シュート駆動部 Chute Driver
MODEL TCM-3700
9912-001
6- 6
PART No. PART NAME Q'ty REMARKS
1 630 083 7346 BALL SCREW 1 739J--01H-033
2 630 059 5949 SUPPORT 1 739J--01B-037
3 630 032 1814 SHEET 1 739J--01B-051
4 630 000 8920 SET SCREW 1 M4X6 SET
5 630 084 5273 HOLDER 1 739J--01B-040
6 630 061 2370 SUPPORT 1 739J--01B-032
7 630 059 6786 BEARING,RADIAL 1 739J--01H-034
8 630 059 6526 NUT 1 739J--01B-050
9 630 059 6793 COLLAR 1 739J--01H-035
10 630 059 6809 NUT 1 739J--01H-036
11 630 064 6412 PULLEY,TIMING 1 739J--01H-037
12 630 000 8883 SET SCREW 2 M3X4 SET
13 630 059 6007 HOLDER 1 739J--01B-031
13 -1 630 036 7645 BEARING,RADIAL 1 739J--01H-032
14 630 000 7503 BOLT,HEX-SCT 2 M3X6
16 411 119 2104 WASHER V 4X9X0.8 2 FW4 F
17 411 008 1706 WASHER SPR 4 2 SW4 F
18 630 000 7695 BOLT,HEX-SCT 2 M4X35
19 630 000 7657 BOLT,HEX-SCT 2 M4X16
20 411 141 4008 WASHER V 4X9X0.8 2 FW4
21 411 141 2905 WASHER SPR 4 2 SW4
22 630 000 7640 BOLT,HEX-SCT 2 M4X14
23 630 085 9652 BRACKET 1 739J--01B-044
24 630 064 6764 MOTOR,STEPPING 1 739J--01H-040
26 411 141 4008 WASHER V 4X9X0.8 5 FW4
27 411 141 2905 WASHER SPR 4 5 SW4
28 630 000 7626 BOLT,HEX-SCT 1 M4X10
29 630 000 7664 BOLT,HEX-SCT 2 M4X20
30 411 141 0307 NUT HEX 4 2 M4
31 630 064 6429 PULLEY,TIMING 1 739J--01H-038
32 630 008 1053 SET SCREW 2 739J--01H-039
33 411 141 4107 WASHER V 5X10X1 2 FW5
34 411 141 6705 WASHER SPR 5 2 SW5
35 630 000 7763 BOLT,HEX-SCT 2 M5X16
36 630 086 3116 PLATE 1 739J--01B-038
37 411 141 3902 WASHER V 3X7X0.5 2 FW3
38 411 141 2806 WASHER SPR 3 2 SW3
39 630 000 7503 BOLT,HEX-SCT 2 M3X6
41 630 083 7346 BALL SCREW 1 739J--01H-033
42 630 059 5956 SUPPORT 1 739J--01B-036
43 630 032 1814 SHEET 1 739J--01B-051
44 630 000 8920 SET SCREW 1 M4X6 SET
45 630 061 2431 HOLDER 1 739J--01B-041
45 -1 630 006 9211 BEARING,RADIAL 2 739J--01H-043
46 630 061 2387 SUPPORT 1 739J--01B-033
47 630 059 6786 BEARING,RADIAL 1 739J--01H-034
48 630 059 6526 NUT 1 739J--01B-050
49 630 059 6793 COLLAR 1 739J--01H-035
50 630 059 6809 NUT 1 739J--01H-036
51 630 064 6412 PULLEY,TIMING 1 739J--01H-037
