MODEL TCM-3700 9912-001 ＸＹテーブル部 XY T ABLE SECTION Fig. 6-9 配線支持部 Wiring Support
MODEL TCM-3700
9912-001
6- 8
PART No. PART NAME Q'ty REMARKS
1 630 065 2512 PLATE 1 739J--01B-114
2 630 054 8938 SPRING,TORSION 1 739J--01B-116
3 630 054 8914 PLATE 1 739J--01B-118
4 630 000 8883 SET SCREW 1 M3X4 SET
5 630 054 4343 PLATE 1 739J--01B-120
6 630 004 1798 SENSOR,PHOTO 1 739J--01H-073
6 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 739J--01H-075
7 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
8 411 086 4408 WASHER SPR 3 2 SW3 F
9 411 040 6202 SCR PAN 3X10 2 M3X10 PAN
10 411 141 3902 WASHER V 3X7X0.5 2 FW3
11 411 141 2806 WASHER SPR 3 2 SW3
12 630 000 7510 BOLT,HEX-SCT 2 M3X8
21 630 065 2505 PLATE 1 739J--01B-113
22 630 054 4329 SPRING,TORSION 1 739J--01B-115
23 630 054 4312 PLATE 1 739J--01B-117
24 630 000 8883 SET SCREW 1 M3X4 SET
25 630 063 1425 PLATE 1 739J--01B-119
26 630 004 1798 SENSOR,PHOTO 1 739J--01H-073
26 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 739J--01H-075
27 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
28 411 086 4408 WASHER SPR 3 2 SW3 F
29 411 040 6202 SCR PAN 3X10 2 M3X10 PAN
30 411 141 3902 WASHER V 3X7X0.5 2 FW3
31 411 141 2806 WASHER SPR 3 2 SW3
32 630 000 7527 BOLT,HEX-SCT 2 M3X10
125 630 076 1948 ASSY,CORD (C35-PHS56-SP) 1
Key No.
NOTE
MODEL TCM-3700
9912-001

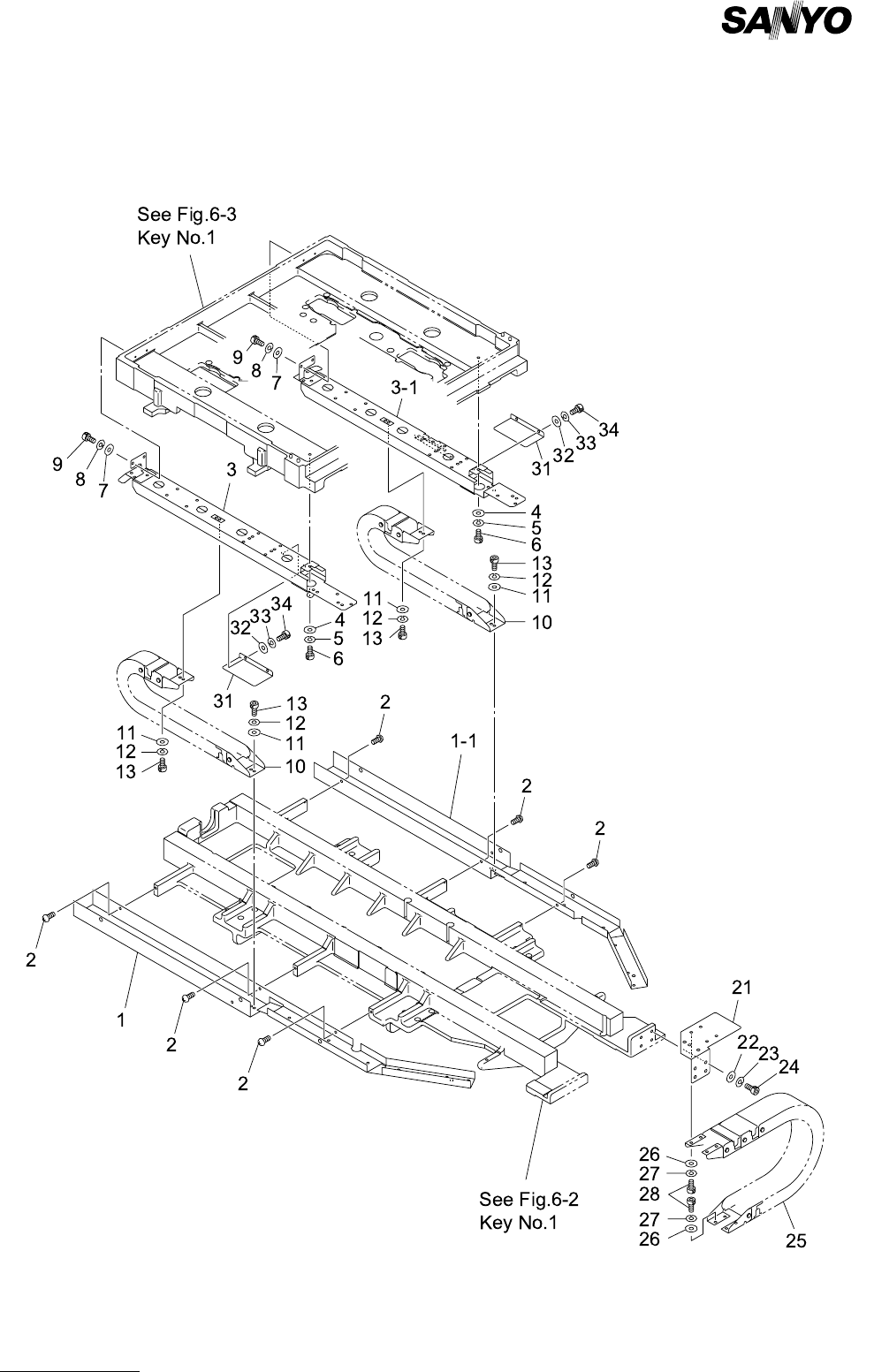

ＸＹテーブル部 XY TABLE SECTION
Fig. 6-9 配線支持部 Wiring Support
MODEL TCM-3700
9912-001
6- 9
PART No. PART NAME Q'ty REMARKS
1 630 084 5174 BRACKET 1 739J--01B-064
1 -1 630 084 5167 BRACKET 1 739J--01B-063
2 411 051 1708 SCR TRS 4X6 8 M4X6 TRS
3 630 084 3620 PLATE 1 739J--01B-056
3 -1 630 084 3637 PLATE 1 739J--01B-057
4 411 141 4008 WASHER V 4X9X0.8 2 FW4
5 411 141 2905 WASHER SPR 4 2 SW4
6 630 000 7626 BOLT,HEX-SCT 2 M4X10
7 411 141 3902 WASHER V 3X7X0.5 4 FW3
8 411 141 2806 WASHER SPR 3 4 SW3
9 630 000 7510 BOLT,HEX-SCT 4 M3X8
10 630 084 0247 MECH PARTS 2 739J--01H-131
11 411 141 3902 WASHER V 3X7X0.5 8 FW3
12 411 141 2806 WASHER SPR 3 8 SW3
13 630 000 7503 BOLT,HEX-SCT 8 M3X6
21 630 084 5136 BRACKET 1 739J--01B-022
22 411 141 4107 WASHER V 5X10X1 4 FW5
23 411 141 6705 WASHER SPR 5 4 SW5
24 630 000 7763 BOLT,HEX-SCT 4 M5X16
25 630 064 6351 MECH PARTS 1 739J--01H-026
26 411 141 4107 WASHER V 5X10X1 8 FW5
27 411 141 6705 WASHER SPR 5 8 SW5
28 630 000 7732 BOLT,HEX-SCT 8 M5X8
31 630 080 2863 COVER 2 739J--01B-391
32 411 141 3902 WASHER V 3X7X0.5 4 FW3
33 411 141 2806 WASHER SPR 3 4 SW3
34 630 000 7497 BOLT,HEX-SCT 4 M3X4
Key No.
NOTE
