MODEL TCM-3700
9912-001
カバー部 COVER SECTION

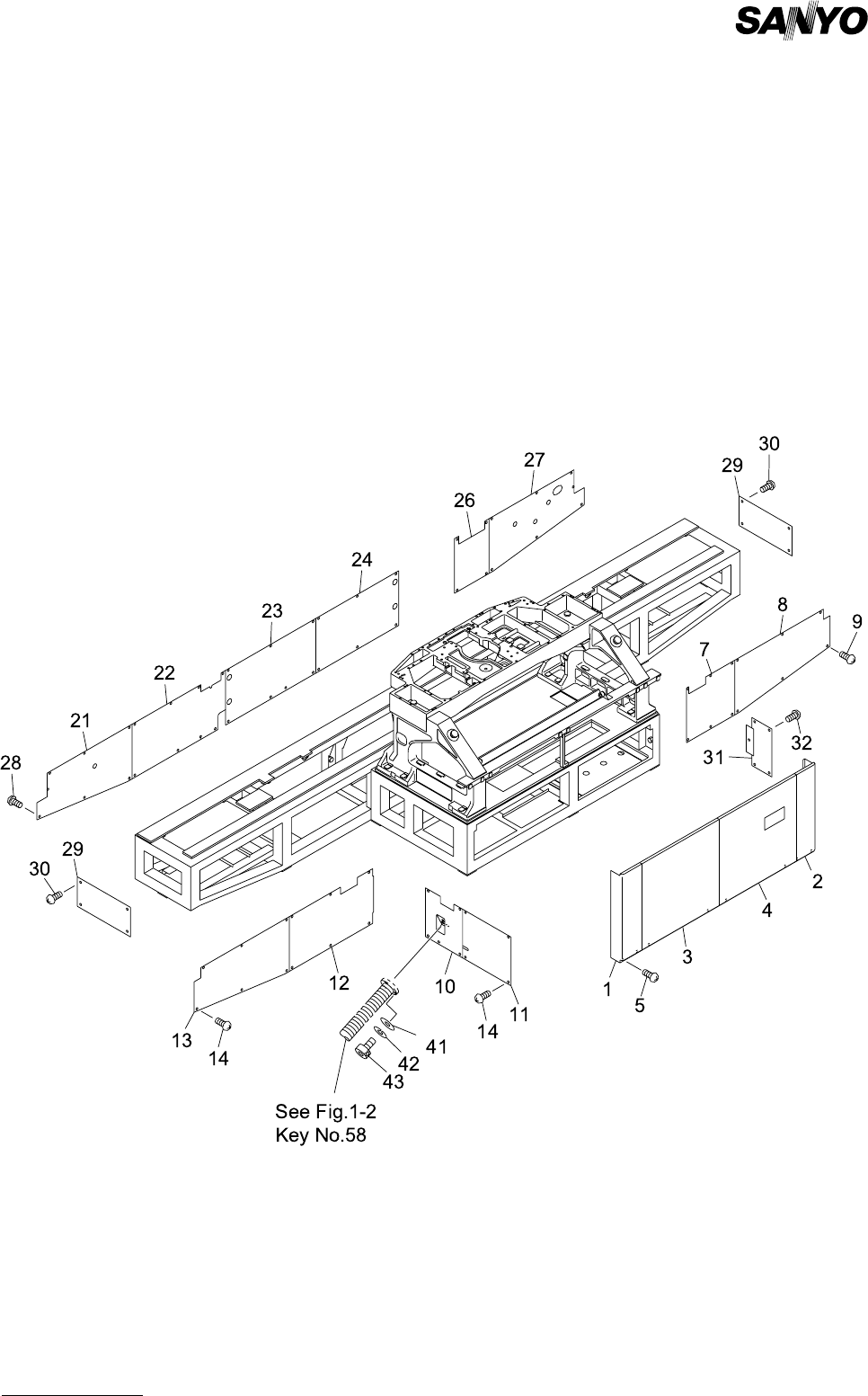

Fig.12-2 本体カバー Body Cover
MODEL TCM-3700
9912-001
12- 2
PART No. PART NAME Q'ty REMARKS
1 630 041 9498 COVER 1 739R--01B-117
2 630 041 9504 COVER 1 739R--01B-118
3 630 065 7333 COVER 1 739R--01B-119
4 630 064 8775 COVER(MR) 1 739R--01B-120
5 411 113 9109 SCR TRS 5X10 8 M5X10 TRS
7 630 085 4473 COVER(RFR) 1 739R--01B-123
8 630 085 4466 COVER(RFR) 1 739R--01B-122
9 411 113 9109 SCR TRS 5X10 11 M5X10 TRS
10 630 064 8799 COVER(DUCT) 1 739R--01B-133
11 630 085 4503 COVER(FSL) 1 739R--01B-126
12 630 085 4480 COVER(RFL) 1 739R--01B-124
13 630 085 4497 COVER(RFL) 1 739R--01B-125
14 411 113 9109 SCR TRS 5X10 21 M5X10 TRS
21 630 085 4510 COVER(RBL) 1 739R--01B-127
22 630 085 4527 COVER(RBL) 1 739R--01B-128
23 630 085 4534 COVER(RBC) 1 739R--01B-129
24 630 085 4541 COVER(RBC) 1 739R--01B-130
26 630 085 4558 COVER(RBR) 1 739R--01B-131
27 630 085 4565 COVER(RBR) 1 739R--01B-132
28 411 113 9109 SCR TRS 5X10 39 M5X10 TRS
29 630 085 4572 COVER(RS) 2 739R--01B-134
30 411 113 9109 SCR TRS 5X10 8 M5X10 TRS
31 630 085 4596 COVER 1 739R--01B-138
32 411 113 9109 SCR TRS 5X10 4 M5X10 TRS
41 411 141 4305 WASHER V 6X12.5X1.6 3 FW6
42 411 141 3001 WASHER SPR 6 3 SW6
43 630 000 7893 BOLT,HEX-SCT 3 M6X20
NOTE
Key No.
MODEL TCM-3700
9912-001
カバー部 COVER SECTION

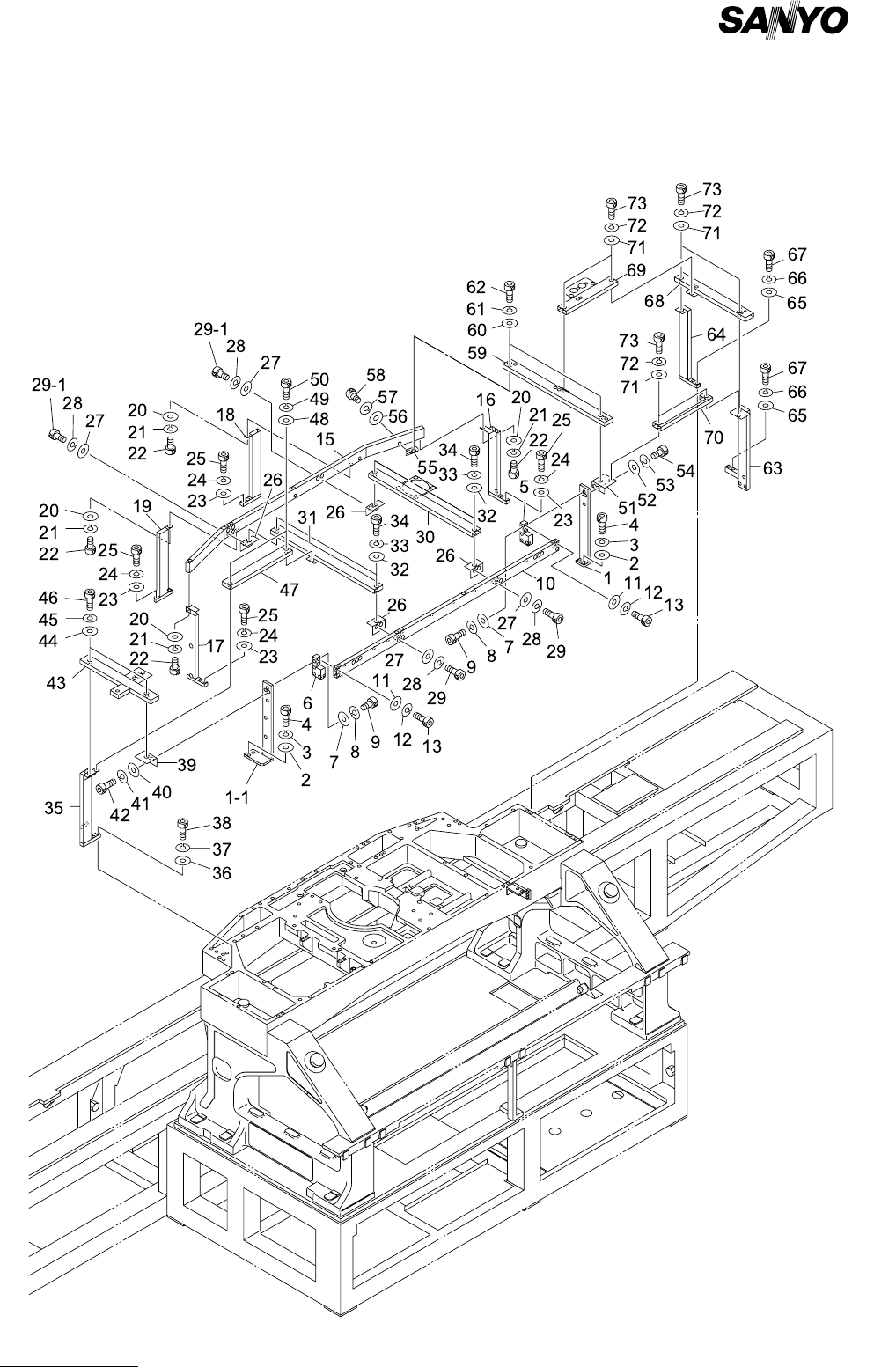

Fig.12-3 上部フレーム Upper Frame
