MEMO

MODEL TCM-3700

9912-001

3-10

PART No. PART NAME Q'ty REMARKS

33 630 001 1081 ROD END 1 739K--01H-023 739K--01H-023

33 630 052 7209 ROD END 1

34 411 141 0901 NUT HEX 8 1 M8 M8

35 630 052 1528 ROD 1 739K--01B-018 739K--01B-018

36 630 048 7084 ROD (TF) 1 739K--01B-016 739K--01B-016

37 630 000 9743 NUT,HEX 2 M6-L M6-L

38 630 001 1067 ROD END 1 739K--01H-026 739K--01H-026

38 630 052 7186 ROD END 1

39 411 141 0703 NUT HEX 6 1 M6 M6

40 630 048 7114 ROD 1 739K--01B-019 739K--01B-019

41 411 141 0703 NUT HEX 6 1 M6 M6

42 630 056 1807 ROD(NF) 1 739K--01B-015 739K--01B-015

43 630 000 9743 NUT,HEX 1 M6-L M6-L

44 630 001 1067 ROD END 1 739K--01H-026 739K--01H-026

44 630 052 7186 ROD END 1

Key No.

NOTE

MEMO

MODEL TCM-3700

9912-001

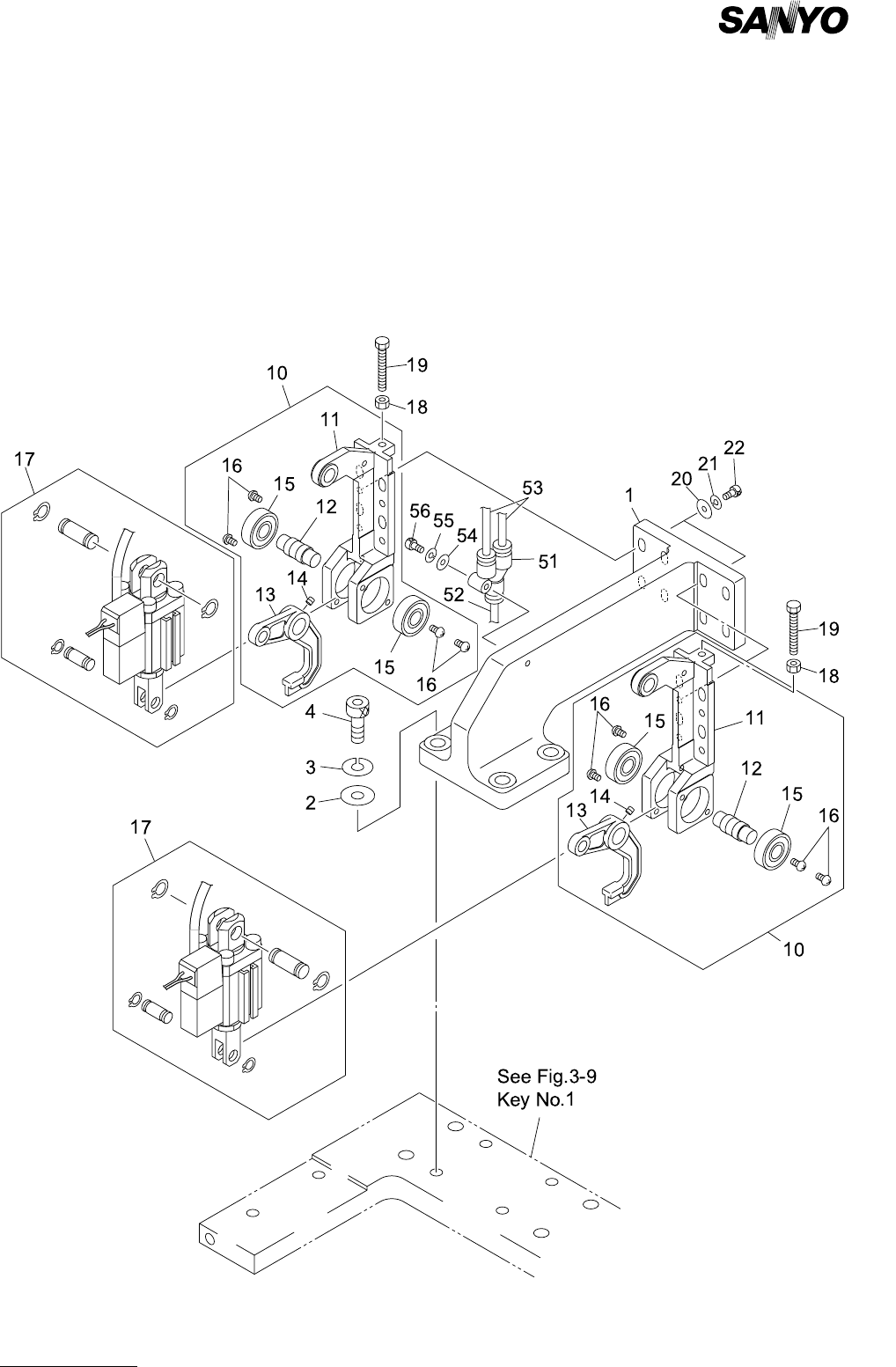

ヘッド駆動部 HEAD DRIVING SECTION

Fig. 3-11 カム軸－ 2 ストッパ Cam Shaft-2 Stopper
