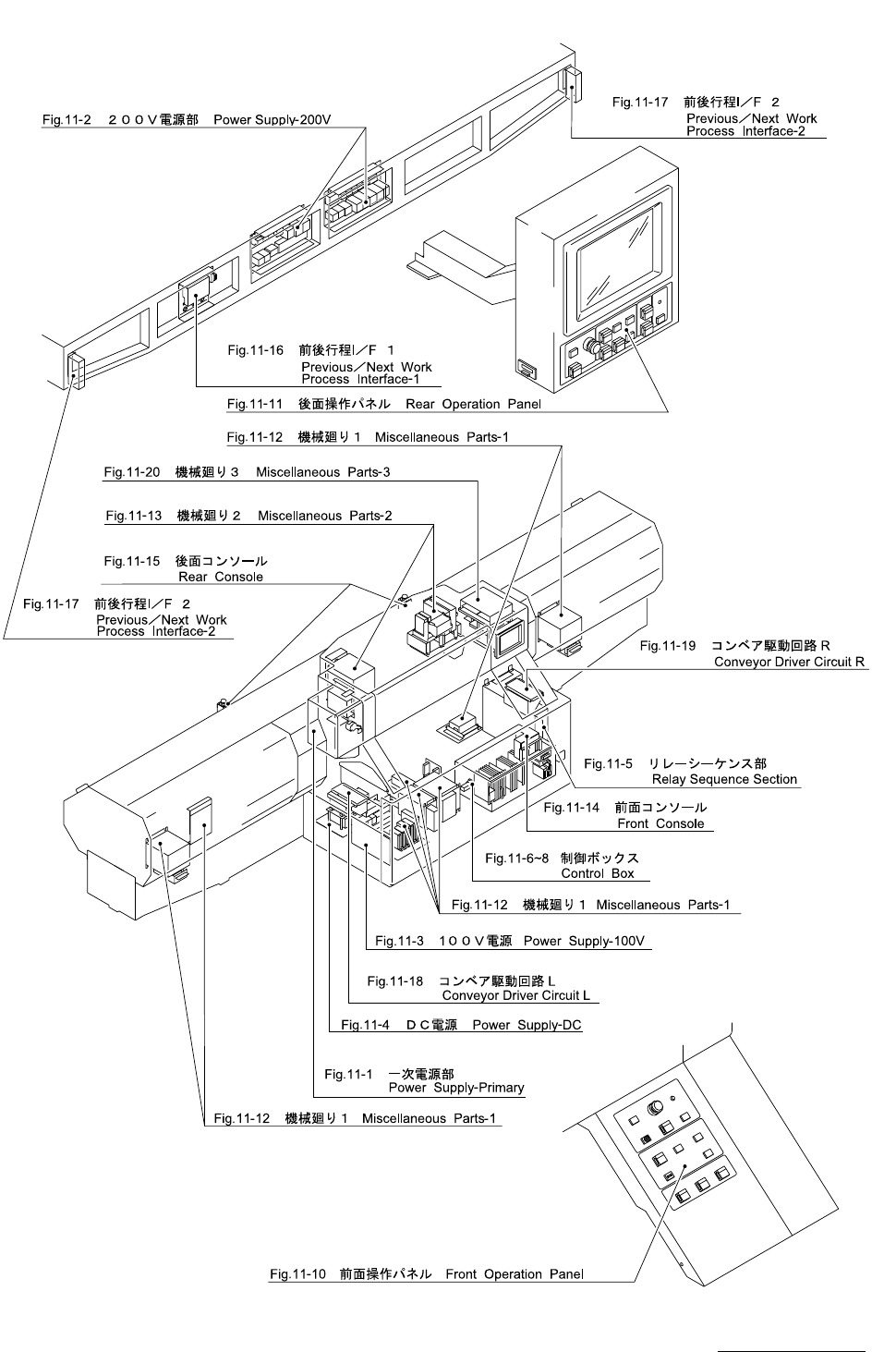

MODEL TCM-3700 9912-001 UNIT LA YOUT -1 UNIT LA YOUT-1
MODEL TCM-3700
9912-001
目 次 CONTENTS
Fig. 11 電気制御部 ELECTRICAL SECTION
Fig.11- 1 一次電源 Power Supply-Primary
Fig.11- 2 200Ｖ電源 Power Supply-200V
Fig.11- 3 100 Ｖ電源 Power Supply-100V
Fig.11- 4 ＤＣ電源 Power Supply-DC
Fig.11- 5 リレーシーケンスボックス Relay Sequence Box
Fig.11- 6 制御ボックス Control Box
Fig.11- 7 制御基板レイアウト Control P.C.B. Layout
Fig.11- 8 制御ボックス配線 Control Box Wiring
Fig.11-10 前面操作パネル Front Operation Panel
Fig.11-11 後面操作パネル Rear Operation Panel
Fig.11-12 機械廻り１ Miscellaneous Parts-1
Fig.11-13 機械廻り２（ベース上面部） Miscellaneous Parts-2
Fig.11-14 前面コンソール Front Console
Fig.11-15 後面コンソール Rear Console
Fig.11-16 前後工程Ｉ/Ｆ １ Previous/Next Work Process Interface-1
Fig.11-17 前後工程Ｉ/Ｆ ２ Previous/Next Work Process Interface-2
Fig.11-18 コンベア駆動回路Ｌ Conveyor Driver Circuit L
Fig.11-19 コンベア駆動回路Ｒ Conveyor Driver Circuit R
Fig.11-20 機械廻り３(ベース上面２） Miscellaneous Parts-3
Fig. 12 カバー部 COVER SECTION
Fig.12- 1 手すり Handrail
Fig.12- 2 本体カバー Body Cover
Fig.12- 3 上部フレーム Upper Frame
Fig.12- 4 上部カバー Upper Cover
Fig.12- 5 前扉 Front Cover
Fig. 13 後面カバー部 REAR COVER SECTION
Fig.13- 1 ガード支柱 Guard Stay
Fig.13- 2 後面カバー Rear Cover
Fig.13- 3 安全カバー Guard Cover
Fig.13- 4 安全カバー枠 Guard Cover Frame
CONT-3
