SIPLACE HS-50 /HS-60/D4/S-25HM/S-27HM/HF-Serie 1 Nachrüstanleitung Vakuumpumpe Ausgabe 07/2011 15 : Befestigen Sie den V akuumerzeuger mit den beiden M6-Inn ensechskantsch rauben. 1 1 : Schieben Sie die S tromversorgung …
1 Nachrüstanleitung Vakuumpumpe SIPLACE HS-50/HS-60/D4/S-25HM/S-27HM/HF-Serie
Ausgabe 07/2011
14

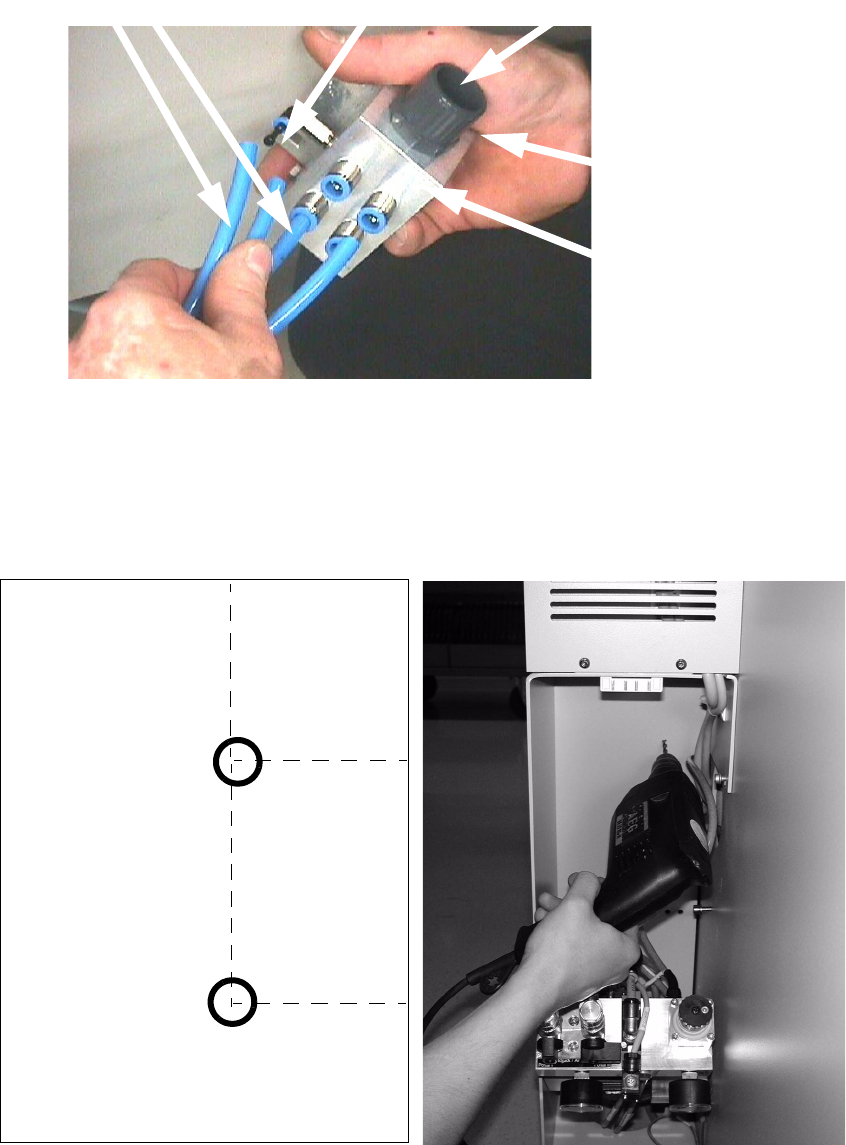

: Schließen Sie mit einem Blindstopfen die zweite Öffnung in jedem Absperrhahn.
1
Anbringen der benötigten Bohrungen für Vakuumverteiler 1
: Ziehen Sie den Stromversorgungseinschub heraus.
: Bohren Sie zwei Löcher (4,9 mm Durchmesser), schneiden Sie zwei Gewinde M6 in die Boh-
rungen.
1
Vakuumverteiler 3/4’’
Anschluss für
Vakuumschlauch
Blindstopfen
(muss vorhanden sein)
Winkelstück entfernen
(nur bei S-27 HM))
Druckluftleitungen von
Absperrhähnen
40 mm
60 mm
40 mm
SIPLACE HS-50/HS-60/D4/S-25HM/S-27HM/HF-Serie 1 Nachrüstanleitung Vakuumpumpe
Ausgabe 07/2011
15
: Befestigen Sie den Vakuumerzeuger mit den beiden M6-Innensechskantschrauben.
1
1
: Schieben Sie die Stromversorgung wieder in den Einschub.
1

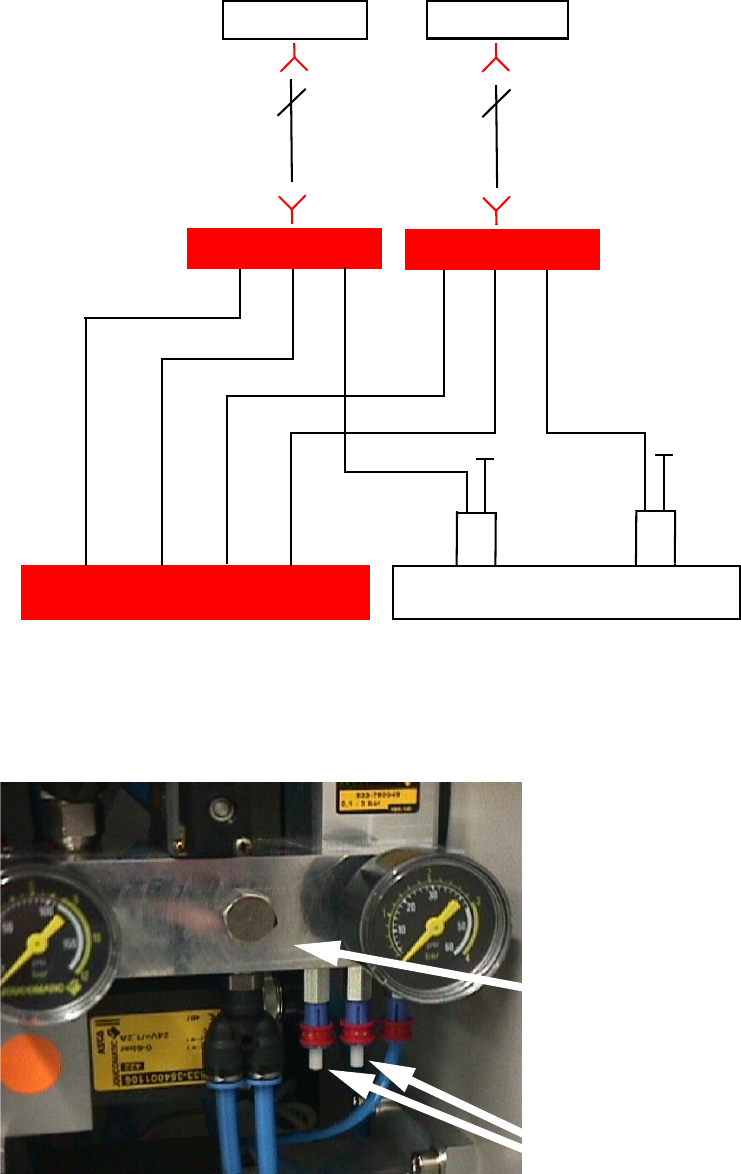

1
2
5
3
4
6 (neu)
Druckluftverteiler
Vakuumverteiler
Bestückkopf 1
Bestückkopf 2
1
2
Neuer Verteilerblock Neuer Verteilerblock
7
7
Blindstopfen PUN 3
Pneumatikblock
1 Nachrüstanleitung Vakuumpumpe SIPLACE HS-50/HS-60/D4/S-25HM/S-27HM/HF-Serie
Ausgabe 07/2011
16

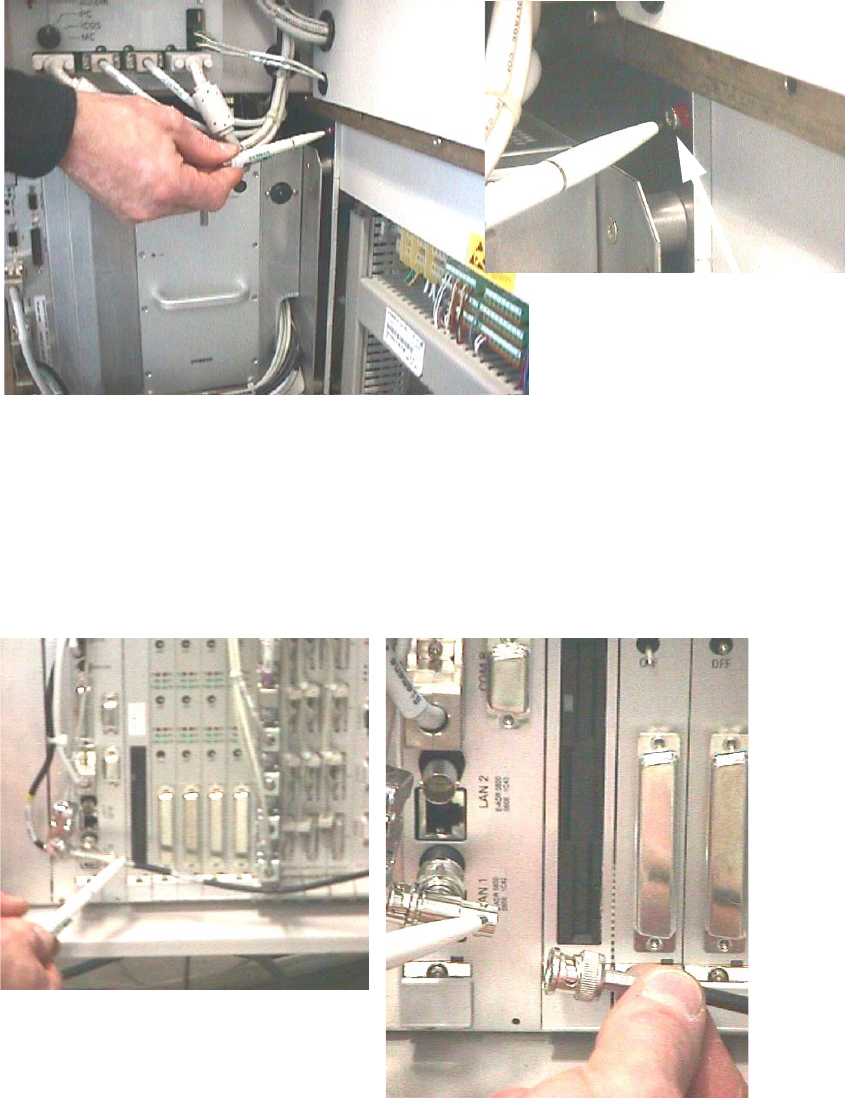

Einzug der Pneumatikleitungen 1
: Lösen Sie die rot gekennzeichnete Sicherungsschraube des Steuereinschubs.
1
1
: Stecken Sie das LAN-Kabel ab.
: Ziehen Sie den Steuereinschub heraus.
: Heben Sie den Steuereinschub an und stellen Sie ihn auf den Boden zur Seite, damit die neu
einzuziehenden PUN8-Schläuche an den / die Verteilerblöcke gezogen werden können.
1
