SIPLACE HS-50/HS-60/D4/S-25HM/S-27HM/HF-Serie 1 Nachrüstanleitung Vakuumpumpe
Ausgabe 07/2011
21
: Öffnen Sie den Druckluft-Absperrhahn.
: Schließen Sie die Tür der Druckluftversorgung.
: Schließen Sie den Bestückautomaten wieder an das Stromnetz an.
: Überprüfen Sie die Druckluft am Manometer für Stopper. Der Druck muss 2,3 bar betragen.
: Verwenden Sie zum Einstellen des Blasluftventils eine Pipette vom Typ 904.
: Justieren Sie das Blasluftventil für
den Bestückkreis auf 150 ± 50 mbar,
den Abwurfkreis auf 250 ± 50 mbar.
1
1
Vorgehensweise zur Überprüfung der Vakuumwerte siehe Abschnitt 1.5.2, Seite 25. 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Nachrüstanleitung Vakuumpumpe SIPLACE HS-50/HS-60/D4/S-25HM/S-27HM/HF-Serie
Ausgabe 07/2011
22
1.3 SIPLACE HF
1.3.1 Benötigte Teile
Anschlusskit Vakuumpumpe HF: (Artikel-Nr. 00119696-01) 1
Vakuumpumpe (Artikel-Nr. 00119794-xx) 1
1.3.2 Benötigte Werkzeuge
Satz Innensechskantschlüssel 1
Satz Gabelschlüssel 1
Kreuzschlitzschraubendreher 1
1.3.3 Umbau Druckluftversorgung Bestück- und Abwurfkreis
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Öffnen Sie die Tür der Druckluftversorgung.
: Schließen Sie den Druckluft-Hauptabsperrhahn.
: Schließen Sie den Absperrhahn.
: Entfernen Sie die beiden 12mm-Druckluftschläuche an beiden Absperrhähnen.
: Schrauben Sie den neuen Druckluftverteiler an die linke Gehäuseseite.
1

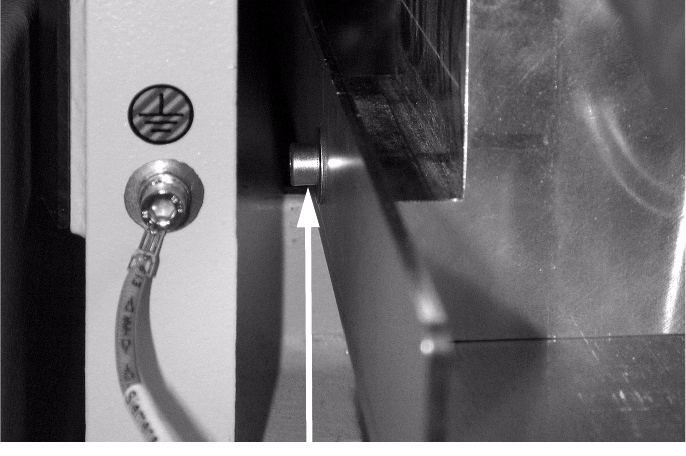

Befestigungsschraube (Gewinde vorhanden, ggf. Bohrung anbringen
SIPLACE HS-50/HS-60/D4/S-25HM/S-27HM/HF-Serie 1 Nachrüstanleitung Vakuumpumpe
Ausgabe 07/2011
23
: Entfernen Sie die Blindstopfen.
: Schließen Sie die beiden 12mm-Druckluftschläuche an der neuen Druckluftverteilung an (nur
C&P-Bestückköpfe).
: Stecken Sie die beiden Blindstopfen in die offenen Anschlüsse der alten Druckluftverteilung.
1
1.3.4 Tausch Vakuumerzeuger
: Tauschen Sie den Vakuumerzeuger DLM2 gegen den Vakuumerzeuger für die Vakuumpumpe
aus.
1
Achten Sie auf die richtige Verschlauchung! 1
1
1
: Öffnen Sie den Druckluftabsperrhahn.
: Schieben Sie die Druckluftversorgung in den Bestückautomaten.
: Schließen Sie die Tür der Druckluftverteilung.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
1
1
Vorgehensweise zur Überprüfung der Vakuumwerte siehe Abschnitt 1.5.2, Seite 25. 1
1
1

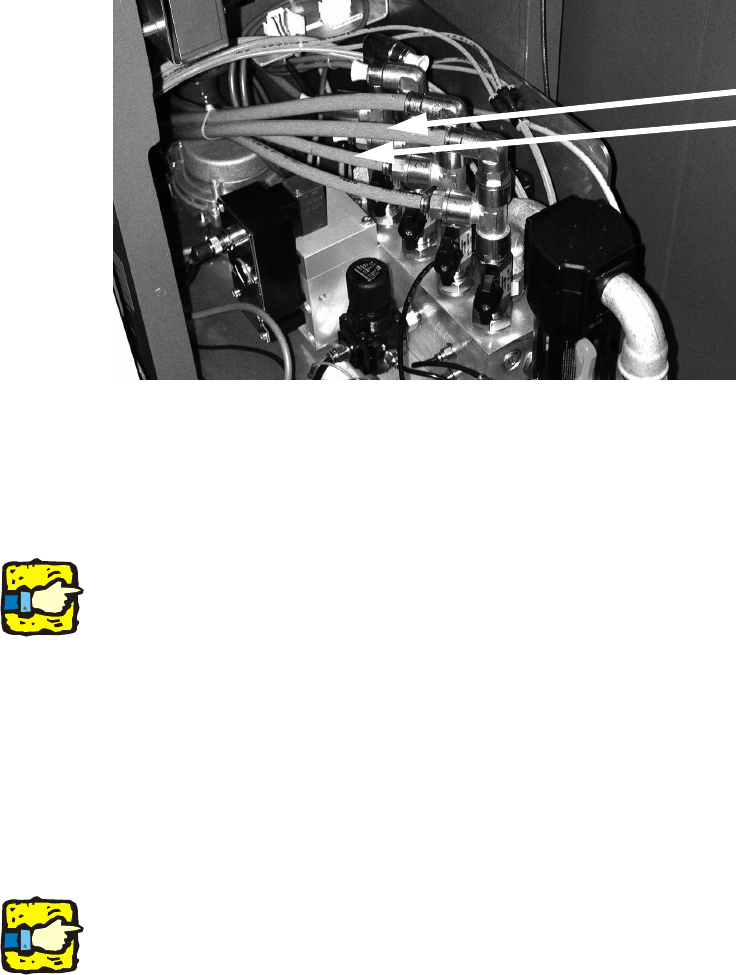

Austausch Schläuche
(12 mm) gegen
Blindstopfen
