Test Research Inc.

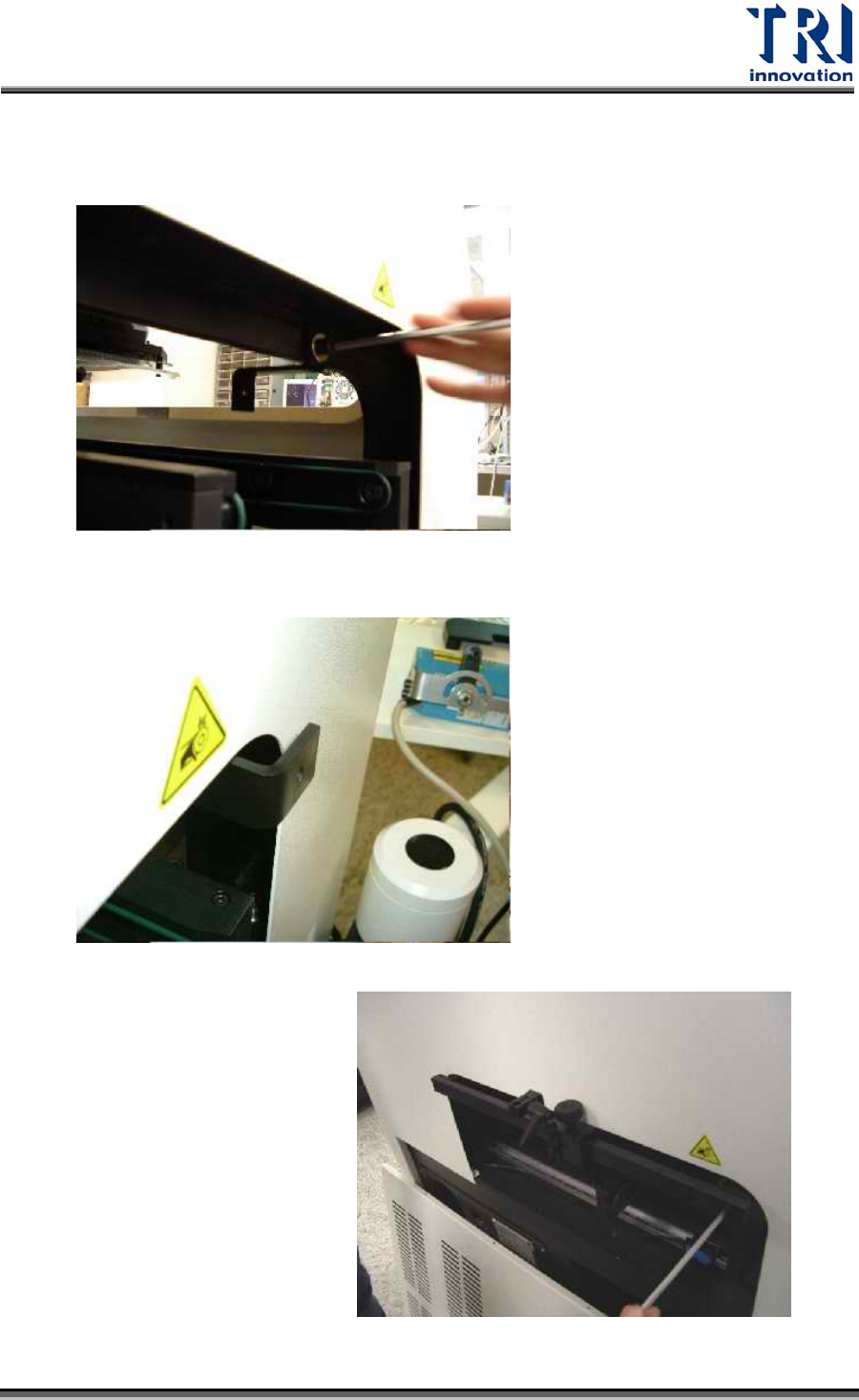

4 SICK Barcode 安裝

4.1 Extending block mount.

4.2 Outer frame assembly.

4.3 將支架鎖到延伸座上。

 TR7500SeriesUserGuide‐‐Installation 3

Test Research Inc.

4.4 從配件箱中取出條碼機。

4.5 將條碼機安裝到架子上，小心將之鎖緊。

4.6 調整條碼機的角度及位置。將條碼機的訊號線接到 S0 的延長線上。

5 TR7500 維修站

5.1 TR7500 維修站系統包含有主電腦、LCD 螢幕、鍵盤、滑鼠、手持式條碼

機以及 corss over 網路線。

4 TR7500SeriesUserGuide‐‐Installation

Test Research Inc.

5.2 用網路線連接 AOI 機台及維修站電腦。

cross over internet

6 輸入及輸出訊號線 (SEMEMA)

z 這兩個訊號線的功能是分別與前站及後站連接，以傳遞訊號用，與前後站連

接時，若連接器規格不相符，請以配件箱所附空中接頭及端子更換。

 TR7500SeriesUserGuide‐‐Installation 5
