Test Research Inc. 2.3 連接內部接頭。 3 移除 X-Y T abl e 固定裝置 z 為了避免 X-Y T able 在運送過程中的碰撞 ， 出貨時會在機台內部裝置 3 個固 定裝置。固定架拆除後建議妥善保存，日後如果需要移機的話可以使用。 固定架拆除的步驟如下： 3.1 鬆開 X-Y T a ble 上之固定螺絲。 3.2 移除固定機構。 2 TR7500 Series User Guide ‐…
Test Research Inc.
1 檢查配件
z 本台機器在包裝之前已通過完整的檢驗程序，且確認為可正常運作的機
器。如果有發現任何損害，在仔細檢查之後，可對於運送廠商申請損害賠
償。
1.1 TR7500 主機。
1.2 基本配件︰配件箱、螢幕、鍵盤、滑鼠及維修站電腦系統。其他選配項目
需參考隨機器附上的出貨單。
主機
配件箱
鍵盤滑鼠
維修站電腦及 17 吋螢幕
2 安裝三色燈
2.1 從配件箱中取出三色燈。
2.2 使用M4x12 螺絲將三色燈座鎖在機台上蓋上。
TR7500SeriesUserGuide‐‐Installation 1
Test Research Inc.

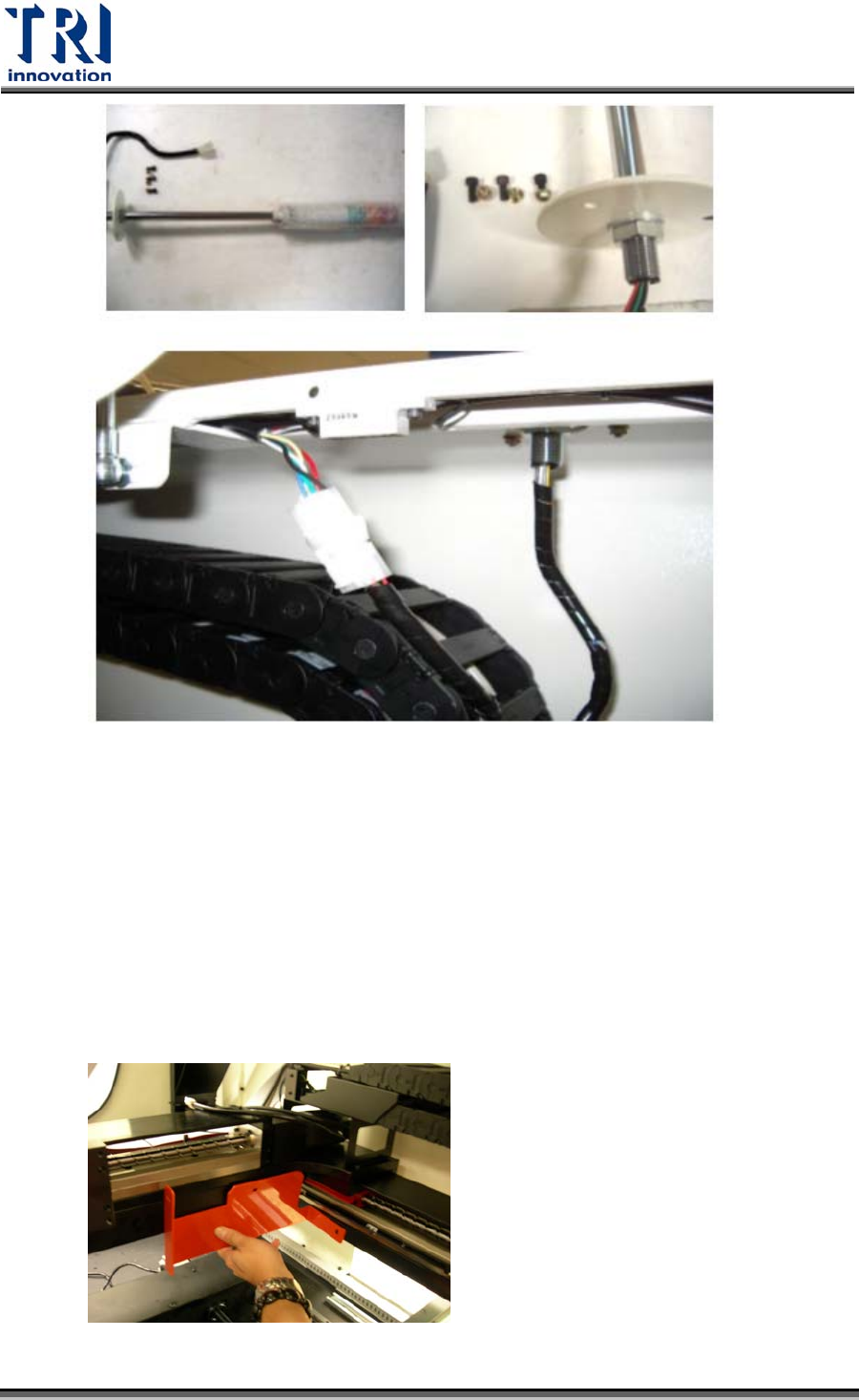

2.3 連接內部接頭。
3 移除X-Y Table固定裝置
z 為了避免 X-Y Table 在運送過程中的碰撞，出貨時會在機台內部裝置 3 個固
定裝置。固定架拆除後建議妥善保存，日後如果需要移機的話可以使用。
固定架拆除的步驟如下：
3.1 鬆開X-Y Table上之固定螺絲。
3.2 移除固定機構。
2 TR7500SeriesUserGuide‐‐Installation
Test Research Inc.
4 SICK Barcode 安裝
4.1 Extending block mount.
4.2 Outer frame assembly.
4.3 將支架鎖到延伸座上。
TR7500SeriesUserGuide‐‐Installation 3
