RV -2- 3DH 機器仕様書 12 7- 2. ハードオプションヘッドオプション・ UV 照明周辺オプション・基板バックアップユニット ※基板幅 100mm 以上、基板下 70 mm にも対応・外付けトランス（ A C240V 、 AC380V ～ 430V ）・長尺マシン対応・防振パット・キャリブレーション治具・強制パスユニット  UV 照明 UV 照明による画像撮影機能を用意…

RV-2-3DH 機器仕様書

7-1-3.

サーバ系ソフトオプション

RV-2-3DH の運用をサポートする様々な機能を提供するソフトウェアの内、TOPSS サーバ上で動作する機能の

オプションになります。



データサーバ

RV-2-3DH、及び TOPSS 端末で使用する必要な情報は、すべてサーバ内に蓄積します。

各工程の検査結果を一元管理して、基板コード検索により同時に表示する事が可能です。



データシェア

複数の RV-2-3DH で検査プログラムをシェアして使用できる機能を提供します。

TOPSS サーバ

生産中でも自動的に

データを更新

更新

オフラインエディタ

検査データの共有

データ編集

RV-2-3DH

RV-2-3DH 機器仕様書

7-2.

ハードオプション

ヘッドオプション・UV 照明

周辺オプション

・基板バックアップユニット

※基板幅 100mm 以上、基板下 70 mm にも対応

・外付けトランス（AC240V、AC380V～430V）

・長尺マシン対応

・防振パット

・キャリブレーション治具

・強制パスユニット

 UV

照明

UV 照明による画像撮影機能を用意しました。

コーティング剤未塗布部の検出、塗布禁止区域へのコーティング剤の飛び散り検査など行う事が出来ます。



基板バックアップユニット

大型基板などソリの大きな基板の、ソリを矯正するために使用します。

バックアップユニットの上下動作はエア駆動となっており、バックアップピン部分には静電対策スポンジを採用していま

す。

※１基板幅 100mm 以上に対応しております。

※2 一部配置不可な領域があります。

＜バックアップユニット外観＞

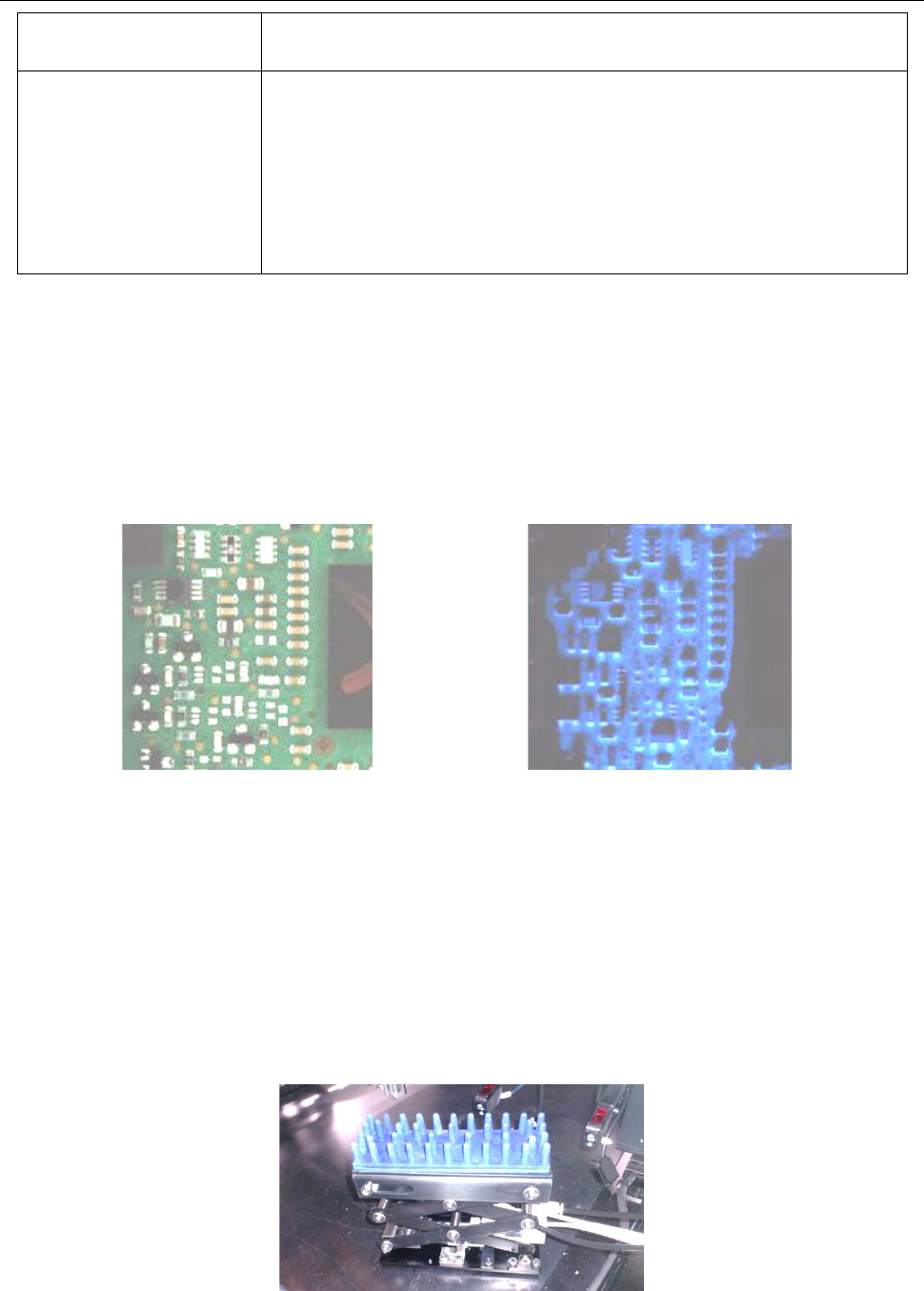

＜UV 照明無し時＞

＜UV 照明時＞

RV-2-3DH 機器仕様書



外付けトランス

装置への供電圧が２００V 以上の場合に、電圧を降圧する時に使用します。

AC 三相 240V または AC 三相 380V～430V 対応



長尺基板対応

長尺基板の検査エリアを 2 つのブロックに分けて検査します。

検査可能な基板サイズと条件

最大基板幅

：

630mm

基板奥行き

：

50mm

～

300mm

条件

：長尺基板に対応させるにはセンサの増設が必要です。

マーク条件

2 分割したエリアごとに、基板の対角線上 2 ヶ所のアライメントマークを用意してください。

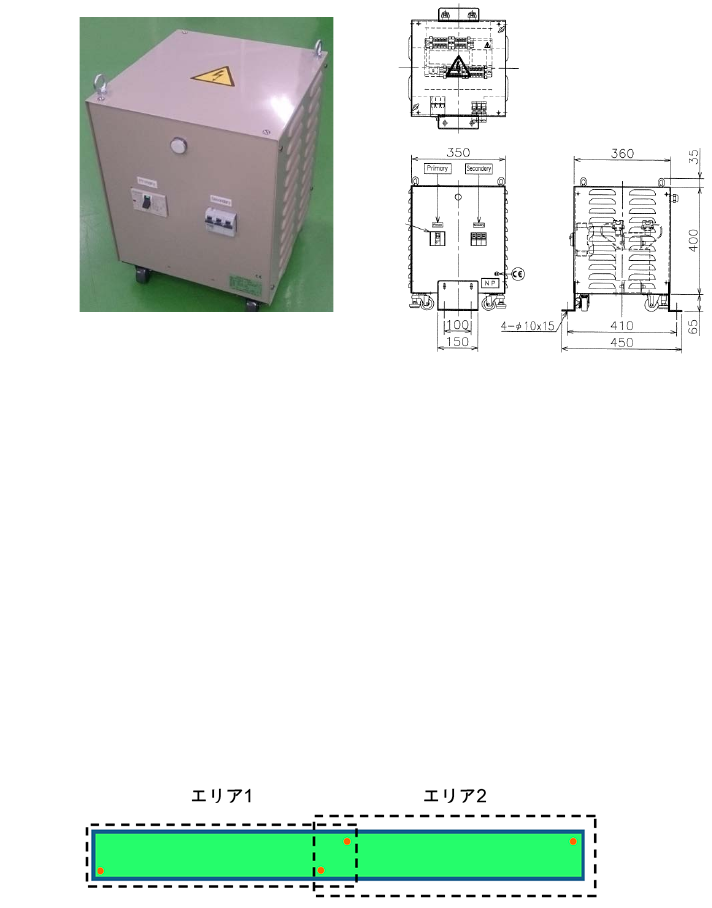

＜外付けトランス外観＞＜外付けトランス外形寸法図＞
