第2部功能详解编第1 1章自动校准 11 - 8 11-2-2 吸嘴旋转中心测量各 Head 的轴的旋转中心位置在激光传感器的什么位置。选择菜单的「设置组（ S ）」 → 「吸嘴旋转中心（Ｒ）」，或按下命令栏的［吸嘴旋转中心］，即显示以下画面。

第2部功能详解编第11章自动校准

11-7

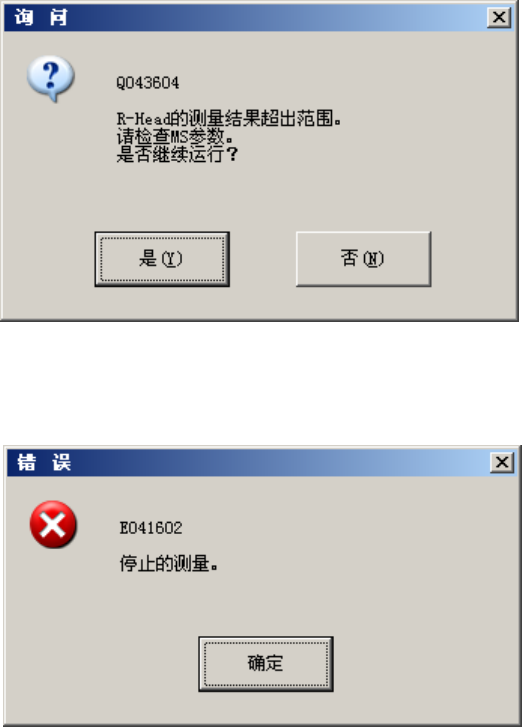

如果激光识别错误或测量结果超出规定范围外，

即显示以下提示信息。

如果是激光识别错误或测量结果超出规定范围外以外的错误，则显示对象错误的提示信息后，

显示停止测量的提示信息。

(4) 测量结束

如测量结束则进度条变为 100%，蓝色文字显示测量值。

按下[确定]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。

退出应用程序后才能完成设置。详细内容请参见“11-1-2 设置值的保存及退出”。

按下[取消]按钮时，则测量值变为无效。

第2部功能详解编第11章自动校准

11-8

11-2-2 吸嘴旋转中心

测量各Head的轴的旋转中心位置在激光传感器的什么位置。

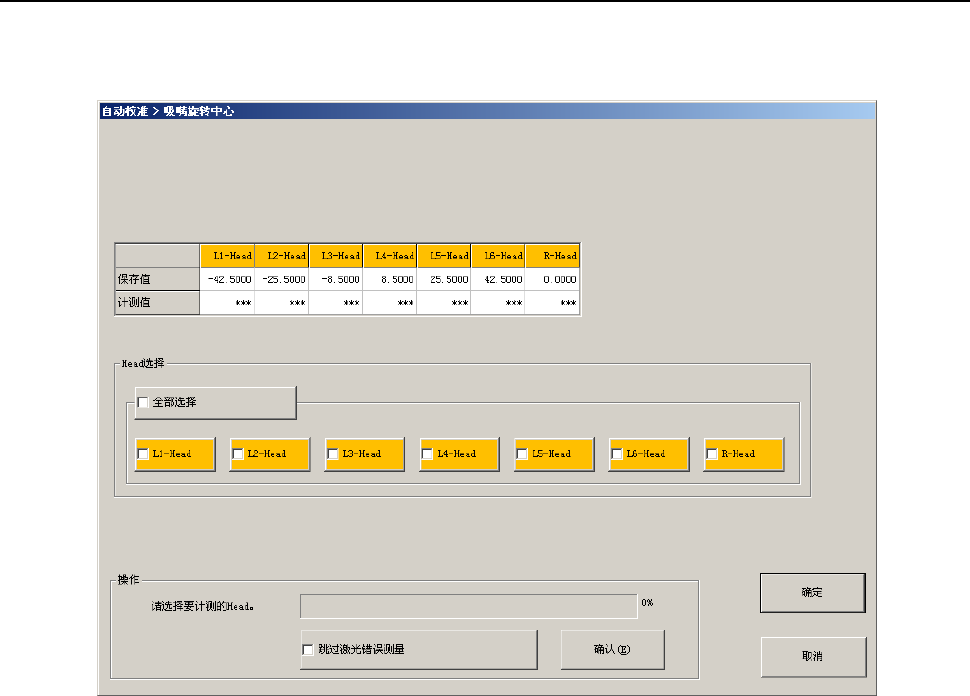

选择菜单的「设置组（S）」→「吸嘴旋转中心（Ｒ）」，或按下命令栏的［吸嘴旋转中心］，即显

示以下画面。

第2部功能详解编第11章自动校准

11-9

(1) 保存值/计测值

保存值显示在 MS 参数中设置的值，计测值显示测量的值。

显示后（马上）、或未计测的 Head 不显示计测值。

测量完成的，该 Head 计测值用蓝色显示。

发生测量错误时，用红色文字显示“Err（错误）”。

在 KE-3010，不显示[R-Head]。

(2) Head 选择

在 Head 选择组的勾选栏选择需要计测的 Head。可以同时选择多个 Head 计测对象。

在各 Head 单元的[全部选择] 勾选框上可全部选择、解除各 Head 单元的 Head。

在画面中央下方的[选择全部]按钮，可选择全部选择、解除各 Head 单元的 Head。

在 KE-3010，不显示[R-Head]。

(3) 操作

1) 进度条

显示测量的进度。计测结束则变为 100%。

2) 跳过激光错误测量

在[跳过激光错误测量]框勾选后按下[确认]按钮，可跳过激光错误。

即使激光的识别错误、或测量结果不在规定范围内时，也不显示询问信息框，而显示“Err

（错误）”后，如果在对象单元内有未测量的 Head

，则进行该 Head 的测量动作。

要再次测量发生错误的 Head 时，在测量结束后（进度条变为 100%后），请再选择 Head，

按下[确认]按钮。

3) [确认]按钮

按下[确认]按钮，则各 Head 单元移动到等待位置，Head 从 0°开始以 15°为单位边旋转 θ 轴，

边重复 24 次，取其平均值进行测量。

详情请参照下一小项的“设置方法”。

警告

按下“确认”后轴将移动。

在按“确认”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
