第2部 功能详解编 第12章 机器自动诊断功能 12-3 12-2-1 诊断设定 按下 [ 诊断设定 ] 按钮，会显示进行诊断基板的选择画面。
第2部 功能详解编 第12章 机器自动诊断功能
12-2
12-2 基板的故障诊断

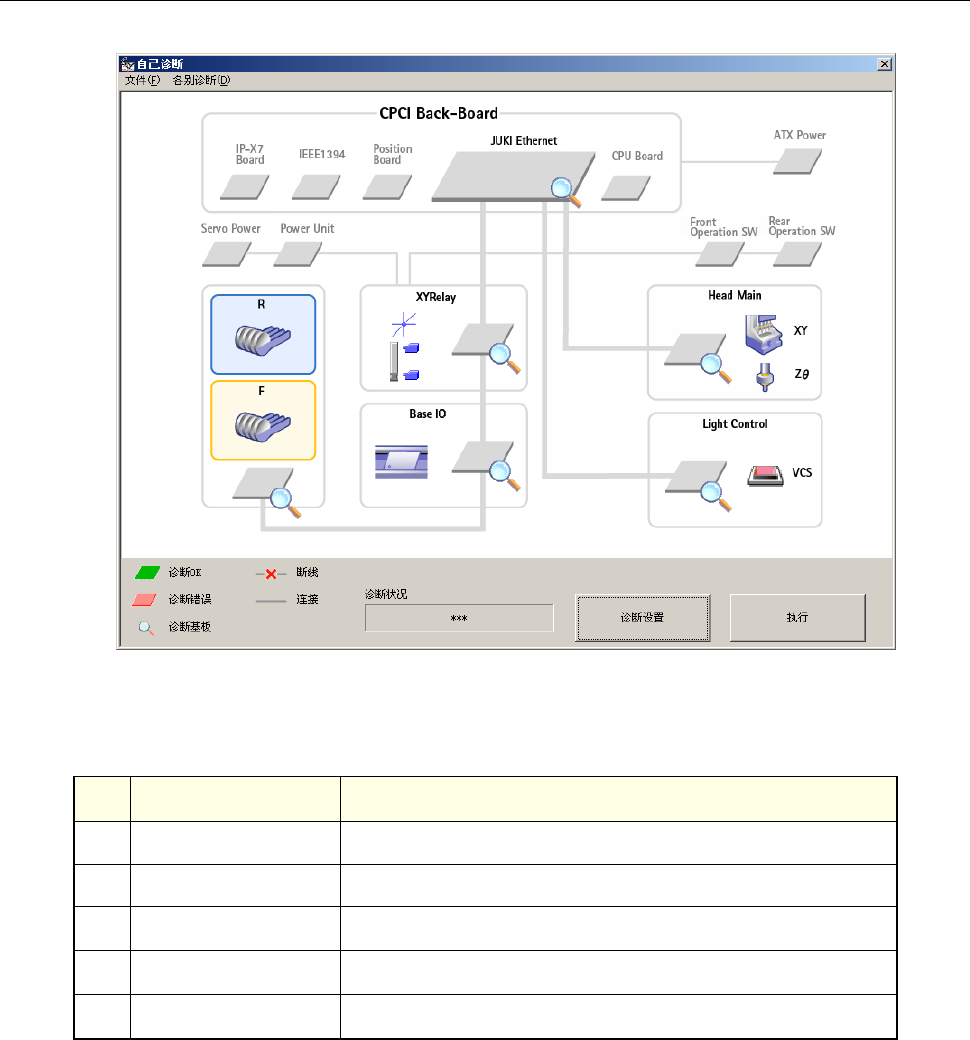

在设备构成概略图上显示上一次各基板的诊断结果。
・ 正常的基板以绿色显示，有问题的基板以红色显示，未诊断的基板以灰色显示。
・ 诊断对象基板带有放大镜标记，诊断中[诊断状况]栏内输出对应基板的诊断状况。
No.
项目 内容
１ 诊断OK 诊断结果为OK的基板，显示绿色基板
２ 诊断错误 诊断结果为错误的基板，显示红色基板
３ 诊断基板 进行诊断的基板显示「放大镜」
４ 断线 断线的位置显示断线标记
５ 连接 连接的位置显示连接
用[诊断设定]按钮选择诊断对象基板，按[执行]按钮开始诊断。
第2部 功能详解编 第12章 机器自动诊断功能
12-3
12-2-1 诊断设定
按下[诊断设定]按钮，会显示进行诊断基板的选择画面。
第2部 功能详解编 第12章 机器自动诊断功能
12-4
12-3 个别诊断
12-3-1 Cal块标志沾污检查
从下拉菜单的[个别诊断]选择[Cal块标志沾污检查]或在命令按钮上选择[Cal块标志沾污检查]后，
会打开Cal块标志沾污检查画面。

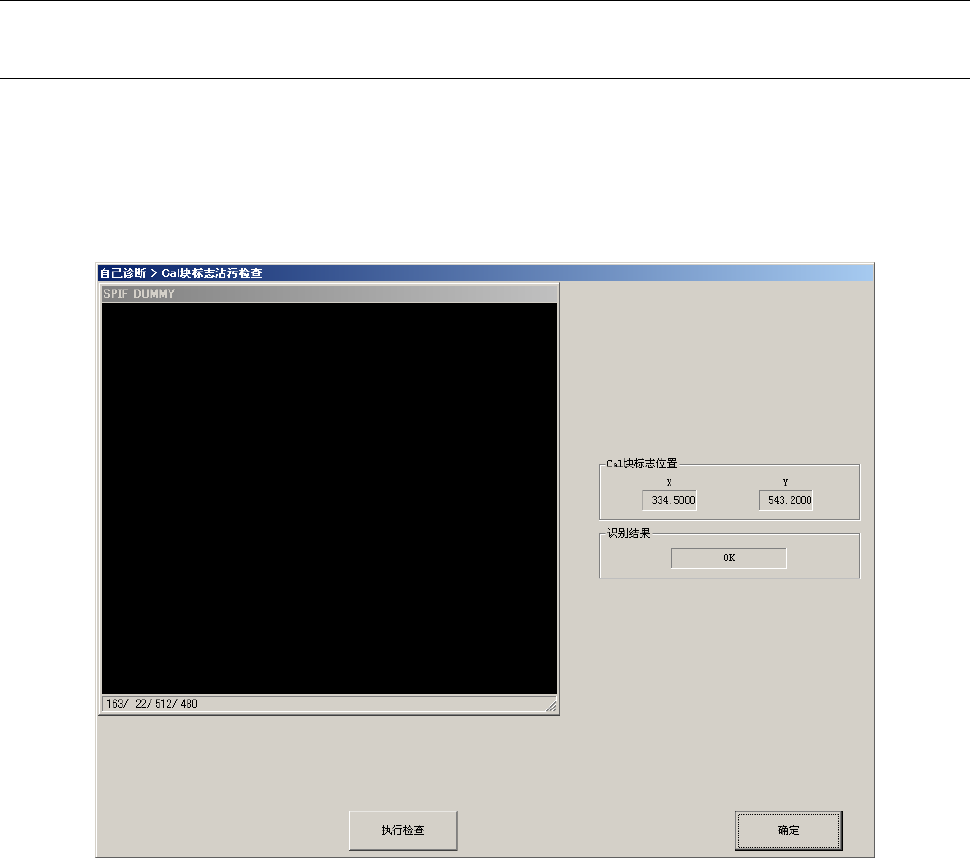

指定供料器台架，按下“执行检查”，执行Cal块标志沾污检查。
检查结果分别显示于[识别结果]。
(1)诊断结果
每个供料器台架的[识别结果]显示如下。
OK
・・・
Cal 块标志识别成功。
识别错误
・・・
在 Cal 块标志识别时发生了错误。
弄脏错误
・・・
Cal 块标志有弄脏现象。
