第2部 功能 详解编 第1 3章 选项 组件 13-14 ＜电动台架用多盘架更换＞ 1 ） 把滑轨前端处插入后侧台架的导轨槽。 2 ） 把托盘架插到中间，握住侧面板及锁定夹具，锁定夹具。 滑轨前端 导轨 侧面板 锁定夹具
第2部 功能详解编 第13章 选项组件
13-13
(2) 电动台架用 多托盘支架
・
全份尺寸
・
半份尺寸
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
注意
① 侧面板
② 托盘固定把
③ 滑轨
④ 导销
①
②
③
④
①
②
③
④
第2部 功能详解编 第13章 选项组件
13-14

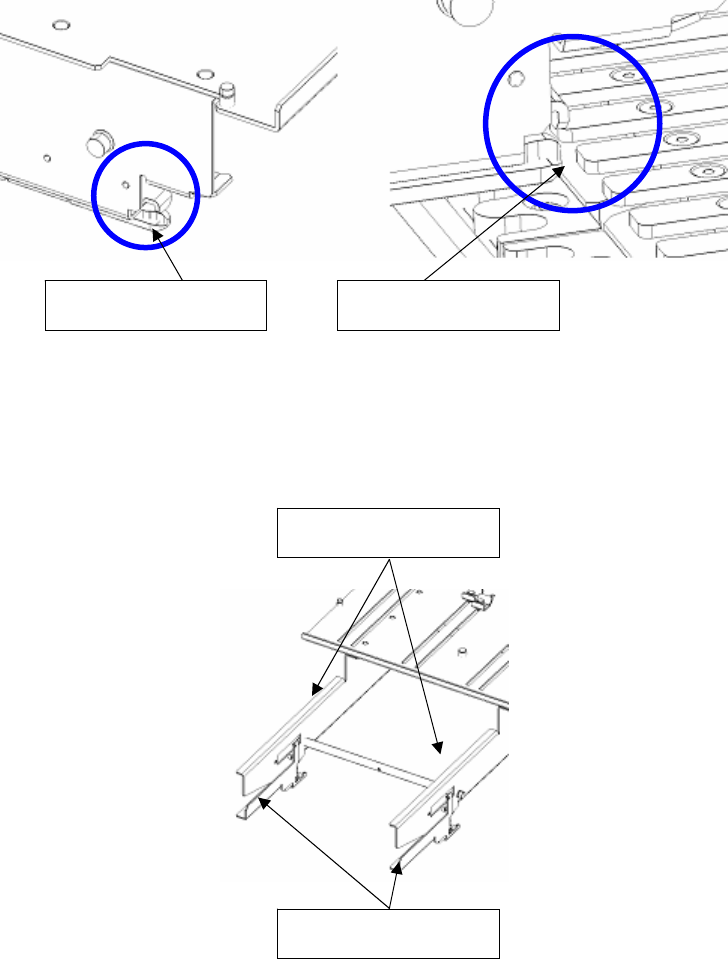

＜电动台架用多盘架更换＞
1） 把滑轨前端处插入后侧台架的导轨槽。
2） 把托盘架插到中间，握住侧面板及锁定夹具，锁定夹具。
滑轨前端 导轨
侧面板
锁定夹具
第2部 功能详解编 第13章 选项组件
13-15

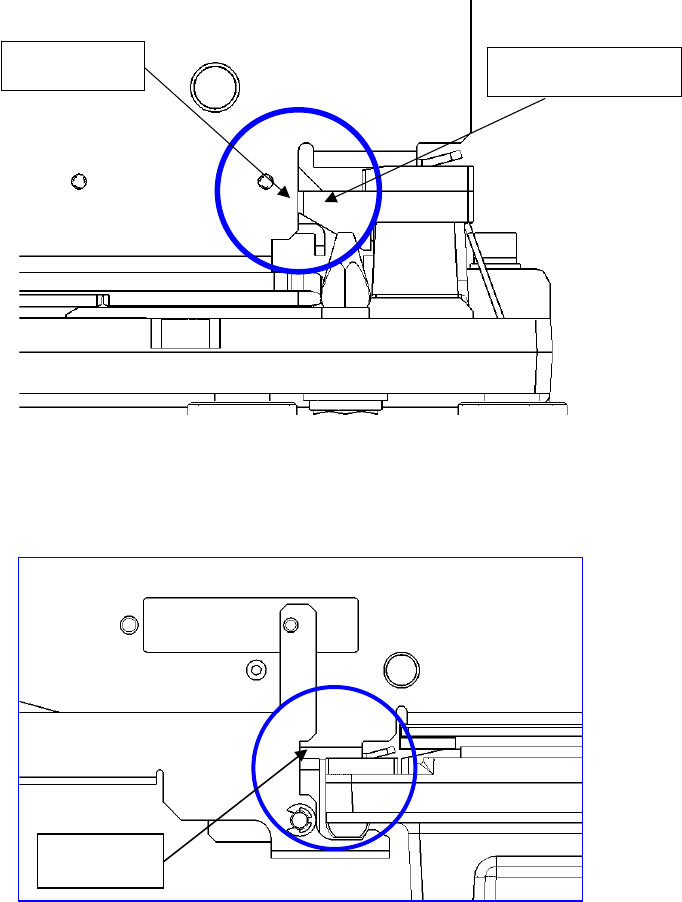

3） 插入托盘，直到侧面板顶住固定块时，放开侧面板和锁定夹具，用锁定夹具锁住。
注）请确认托盘架已被锁定夹具固定住。
4） 拆卸时，按逆向步骤进行。
侧面板
固定块
锁定夹具
