第2部 功能 详解编 第1 3章 选项 组件 13-16 13-3-1 双托盘服务器（ DTS ） 关于详细的使用方法请参见 DTS 的『使用说明书』 。 如在 XY 轴或 Head 正在动作时进行更换， 托盘支架可能会接触到动作元件， 危及人身或损坏装置。 XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。 请务必打开安全护罩后再进行更换。 将生产中必要的供料器安装到生产程序所指定的位置后， 在剩余的供料器之 间所有未安装供料…
第2部 功能详解编 第13章 选项组件
13-15
3） 插入托盘，直到侧面板顶住固定块时，放开侧面板和锁定夹具，用锁定夹具锁住。
注）请确认托盘架已被锁定夹具固定住。
4） 拆卸时，按逆向步骤进行。
侧面板
固定块
锁定夹具
第2部 功能详解编 第13章 选项组件
13-16
13-3-1 双托盘服务器（DTS）
关于详细的使用方法请参见 DTS 的『使用说明书』。
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。

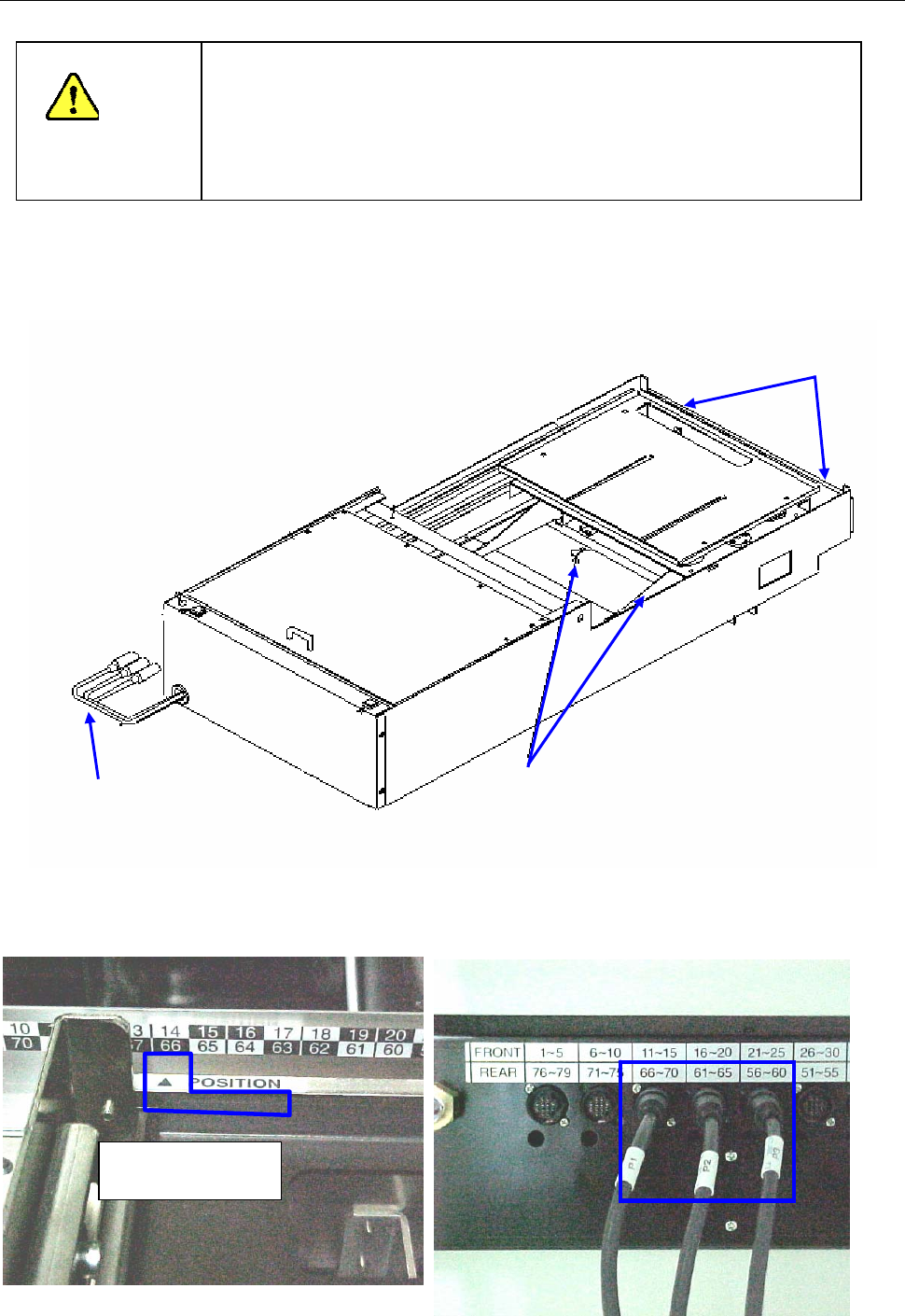

(1) 机械台架用
1) 将装置安装到在机器设置中所设置的后侧台架的任意位置上。
请将装置前端的定位销①插入台架。
锁紧钳夹杆②，固定装置。
2) 装置安装后，请将 P1 插头插入与“POSITION”的三角标志所指示号码相同的号码上。
请在 P1 插头相邻的右侧，依次插入 P2、P3。
注意
POSITION 指示为
“66”。
P1 P2 P3
②钳夹杆
①定位销
③I/F 接头
P1、P2、P3
第2部 功能详解编 第13章 选项组件
13-17

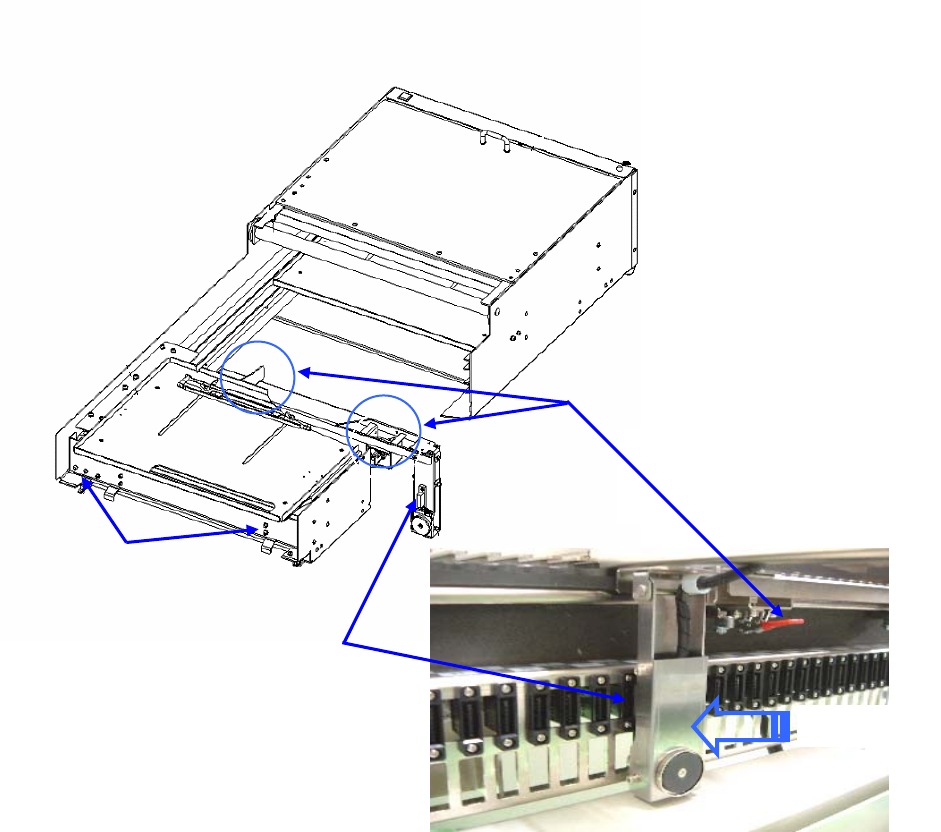

(2) 电动台架用
1） 将装置安装到机器设置中所设置的后侧台架的任意位置上。
请将装置前端的定位销①插入到台架。
2） 请将②I/F 插口支架放下，将插头插紧。
3） 锁定钳夹杆③，固定装置。
①定位销
③钳夹杆
②I/F 插头
用手插紧
