第2部 功能详解编 第13章 选项组件
13-20
(2) 拆卸步骤
1) 拔下“压缩空气接口（供气插口）⑧”和“供料器台架插口⑥”。
在拔下“压缩空气接口（供气插口）⑧”时，请务必一边按着“手动阀⑫”一边拔下。
2) 关闭“供料器台架开关⑨”后，“供料器台架②”会下降，将其从贴片机主机上卸下。
3) 踏左右的“解锁踏板⑪”，解除锁定。
注意
· 为了防止装置的意外启动引起事故，请打开安全护罩，关闭空气塞，放
出残留空气后再进行安装。
· 为了防止伤及人身或装置，供料器台的安装请在主机完全停止后再进行。
· 在拔下“压缩空气接口（供气插口）⑧”时，请务必一边按着“手动阀⑫”一
边拔下。如果不按手动阀就拔下，耦合器有可能因残存压力而飞出来。
· 操作供料器台架开关时，要目检确认供料器台架开关，注意不要与其他
开关类，特别是电源总开关搞错，然后再进行操作。另外，操作供料器
台架开关时，请勿将手伸入装置内部，也不要将脸和头靠近装置。
· 在供料器台架上，把供料器台架安装到机器主机时，遇到正在进行各种
供料器的吸取位置示教、或正在基本生产运行时，请不要将手放在供料
器台上，或施加负荷。
第2部 功能详解编 第13章 选项组件
13-21

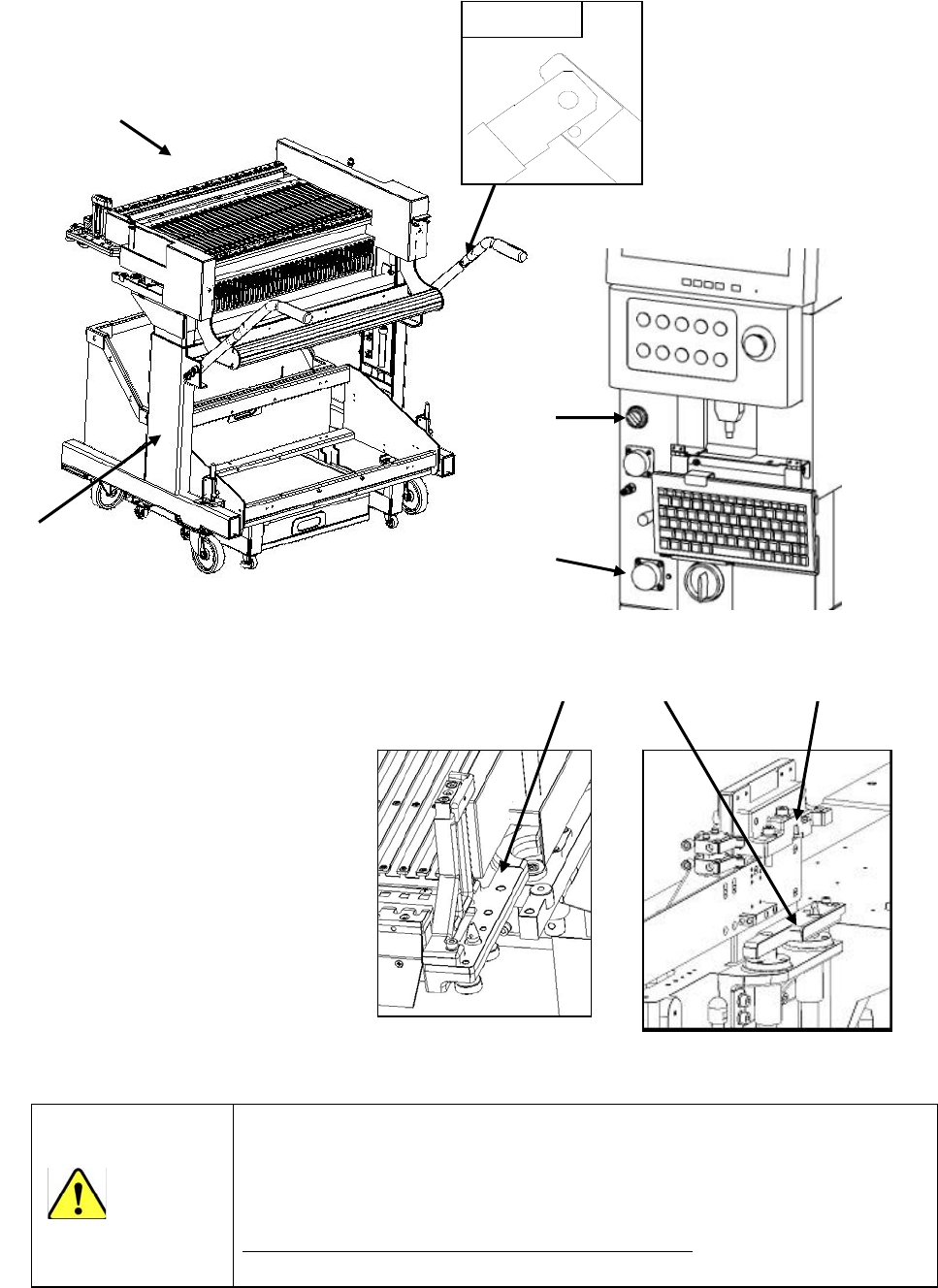

<电动供料器用>
①电动用供料器台车主体
②E 供料器台架
③供料器台架开关
④E 供料器插口
⑤E 供料器台架 L,R
⑥供料器台架升降器
⑦供料器台架支架
注意
请确认“E 供料器台架 L,R⑤”、“供料器升降器⑥”、“供料器台架支架⑦”后面与
机械主机之间的接触部没有元件或其他物品。否则供料器台架上升时会发生碰
撞，不仅会损坏置放物品、机械、连接器等，而且可能因短路造成火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位
。
①
②
⑤ ⑥ ⑦
连接部位
③
④
第2部 功能详解编 第13章 选项组件
13-22
(1) 安装步骤
1) 在“E 供料器台架②”上安装各供料器。
2) 确认“供料器台架开关③”为关闭状态。
3) 把“电动用供料器台车主体①”推入贴片机主机内，直到顶住的位置。
4) 把“电动用供料器台车主体①”一侧的插口插入“E 供料器台架插口④”，向右旋转，直到固定，
安装妥当。
打开“供料器台架开关③”，则“E 供料器台架②”会上升，安装在贴片机主机上。
按上述安装步骤，请务必将 E 台架插头插入后，打开供料器台架开关，上升 E 台架。

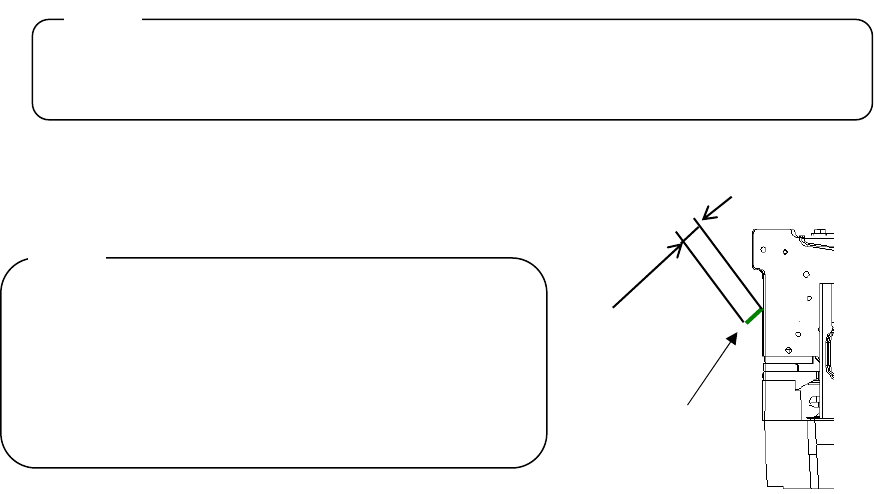

传送带
3mm 以下
把“电动用供料器台车①”推入贴片机主机前，请确认
传送带的突出量，为从 ETF 带子排出口起 3mm 以下。
如果超过 3mm，请以 ETF 边缘切下。
带子前端与传送方向直角切断。注意保持带子从排出口
水平传出，不要扭曲。
