第2部 功能详解编 第13章 选项组件
13-29
13-5-4 动作
(1) 示教
请将IC回收带安装在台架上，示教机器设置的IC回收带的位置坐标。
注意
为了防止人身伤害，在操作 HOD 时，请勿将手伸入装置内部，也不要将
脸或头靠近装置。
(2) 基本动作
主机Head将IC放置在皮带上，元件探测传感器检测出元件，0.5秒后皮带将按照设定的传送量移
动。
当回收带上堆满IC，装置停止动作时，请将IC从皮带上回收后按下复位开关，重新启动。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已完全停止后，再打
开安全护罩进行回收。
· 在供料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人
员确认一边进行作业。
·用旋转开关 No.设置的 IC 回收数及皮带的传送量
SW、No 设置
1 2 3 4 5 6 7
８
9
小于
10 15 20 25 30 35 40 45 50
IC 的尺寸(mm)
大于 －
10 15 20 25 30 35 40 45
皮带传送量(mm)
15 20 25 30 35 40 45 50 55
最大 IC 个数
31 23 19 16 13 12 10 9 9
示教位置
光轴
在元件探测传感器光轴
上,示教皮带的中央。
第2部 功能详解编 第13章 选项组件
13-30
13-6 矩阵、托盘更换器(MTC)的设置方法
有关使用方法、设置方法的详情，请参见 MTC 附带的『使用说明书』。
为了防止意外启动引起事故，请切断电源后再进行操作。
13-6-1 安装方法
1) 从主机正面看，应从后方将“MTC 主机④”向前移动，使“MTC 滑梭部③进入右侧里（后）部的 “MTC
导罩①”中。
2） 把传送带轨道高度、基准轨道对准后，请检查贴片机的 Head 是否可移动到滑梭的吸取位置上。
3) 为 XL 基板规格时，用 MTC 附属件［固定托架⑤］把［MTC 滑梭部③］和贴片机固定好。
①MTC 导盖
②RUR 罩
③MTC 滑梭部
④MTC 主体
①
②
③
④
注意
⑤固定托架
第2部 功能详解编 第13章 选项组件
13-31

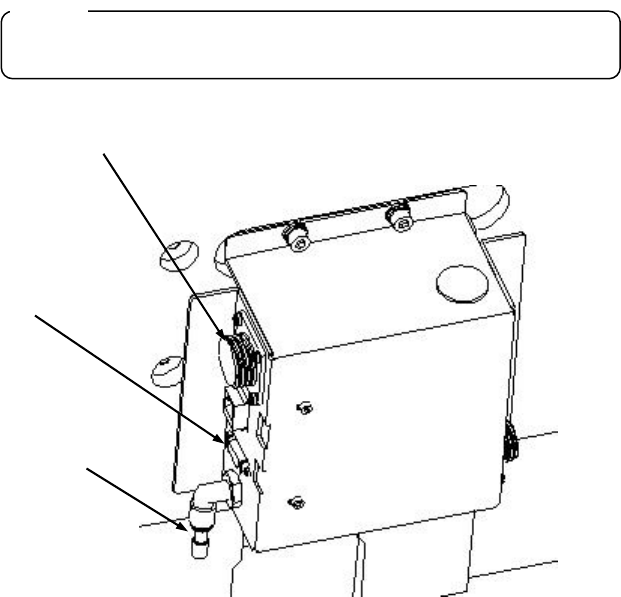

4) 主机右侧界面板上有“MTC 电源接口①”、“信号接口②”、“MTC 用气管接口③”，请接上电线和气管。
电缆和气管，请使用 MTC 附件。
图 12-3-2
① MTC用电源接口
② MTC用接口插口
③ MTC用φ6管取出口
5) 请接通装置的电源，进行机器设置「使用单元」及「MTC 滑梭吸取位置」的设置。
①
②
③
注意 :
