第2部 功能详解编 第13章 选项组件
13-35
13-9 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于φ2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于φ2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。

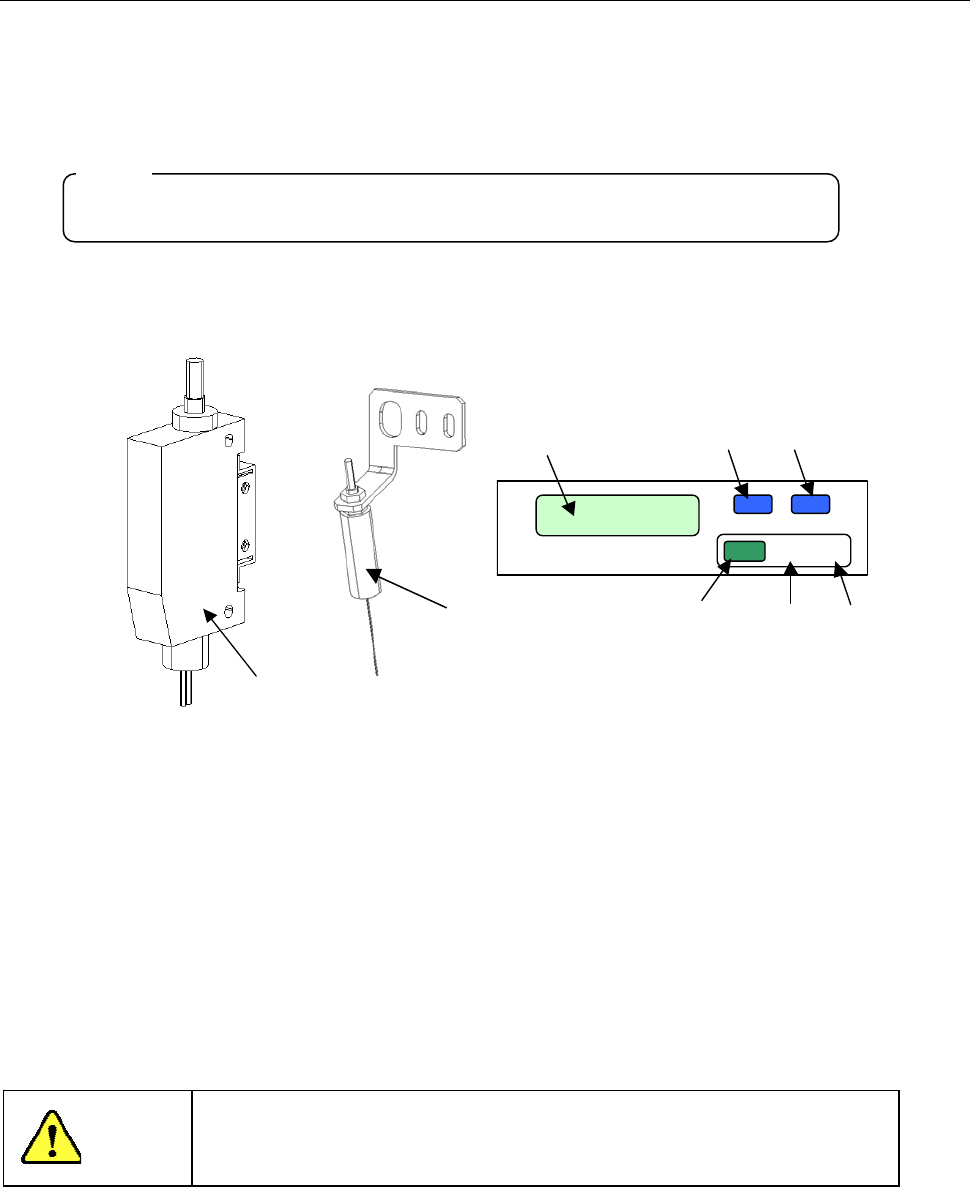

2) 显示坏板标记传感器的外观。
有关安装位置的详细内容，请参见 Head 部分的说明。
①功率放大部分 ⑤按钮2
②光纤传感器部分 ⑥RAN（通常检测位置）
③数字显示部分 ⑦SELECT（操作选择）
④按钮1 ⑧MODE（附带功能操作）
3) 坏板标记传感器灵敏度的调整方法
请参见“机器设置”的“8-4-13 坏板标记读入器示教”。
注意
请受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
注意:
①
②
12
③
④⑤
⑥
⑦
⑧
第2部 功能详解编 第13章 选项组件
13-36
13-10 夹式吸嘴
夹式吸嘴，是用于吸取和贴装表面没有吸取面的元件、激光·图像两用的吸嘴。（亦译为“抓取吸
嘴”）
13-10-1 特点
夹式吸嘴，专用于吸取表面无吸取面的元件，通过“固定臂”和“摇臂”组合，从元件侧面吸取元件。
力度强，可稳定吸取/贴片。
部品
つめ深さ
押し当て位置
②
①
① 固定臂
② 摇臂
钩爪深度
夹持位置
（紧贴位置）
元件
第2部 功能详解编 第13章 选项组件
13-37
13-10-2 规格
(1) 所需元件及软件
◇ 吸嘴及装有吸嘴信息文件的FD(软盘)包在一起送交客户。
◇ 与各元件形状、大小、元件供给体(卷带、托盘)的形状相符的夹持吸嘴。
(请参见“(5)对象元件及元件包装形式”。)
(2) 方式
定心方式：激光
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)
有时会因元件形状的差异而不同。
激光校准检测部位有边缘、模部有毛刺、或者相对于吸取部位检测部位没有固定的
元件，贴片精度将低于上述精度。
(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹持吸嘴贴片的元件高度，应比相邻元件高3mm以上。
◇ 摇臂侧的夹持贴片元件端面与相邻元件的距离，应在 4mm 以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶ ·连接器(不能用标准吸嘴吸取表面的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面必须有固定臂顶靠用的平面。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ ·卷带、托盘
注)应离开 4mm 以上。
元件 B
基板
元件
A
