第2部 功能详解编 第13章 选项组件
13-58
13-11-3-4 测量、检查
在速度确认的条件设定画面、单独元件测量执行画面、或单独检查执行画面里，可按 HOD 的 ENTER
键执行检查、按 CANCEL 键进行「返回」操作。另外，按 HOD 的 PREVIOUS 键会移动到前一个代
替元件，按 NEXT 键会移动到下一个代替元件。
有关测量、检查画面的详情，请参见「4-5-4-2 测量」、「4-5-4-3 检查」。
13-11-3-5 跟踪
在跟踪执行画面里，可按下表所示用 HOD 进行操作。
HOD 键 动 作
HMS
HEAD
CAMERA
用选择的装置启动示教画面。
▲ PREVIOUS 移动到前一个贴片（吸取）点。
PAUSE 在自动跟踪时中断。再次按 PAUSE 键后，则再开始。
CANCEL 退出画面 (等同于[OK] 按钮)。
▼ NEXT 移动到下一个贴片（吸取）点。
ENTER 退出画面 (等同于[OK] 按钮)。
有关跟踪画面的详情，请参见「4-5-4-7 跟踪」。
第2部 功能详解编 第13章 选项组件
13-59
13-12 切割机
13-12-1 概述
作用是切断从电动式供料器排出的料带，弃之于废弃盒。
13-12-2 操作方法
13-12-2-1 设置机器设置

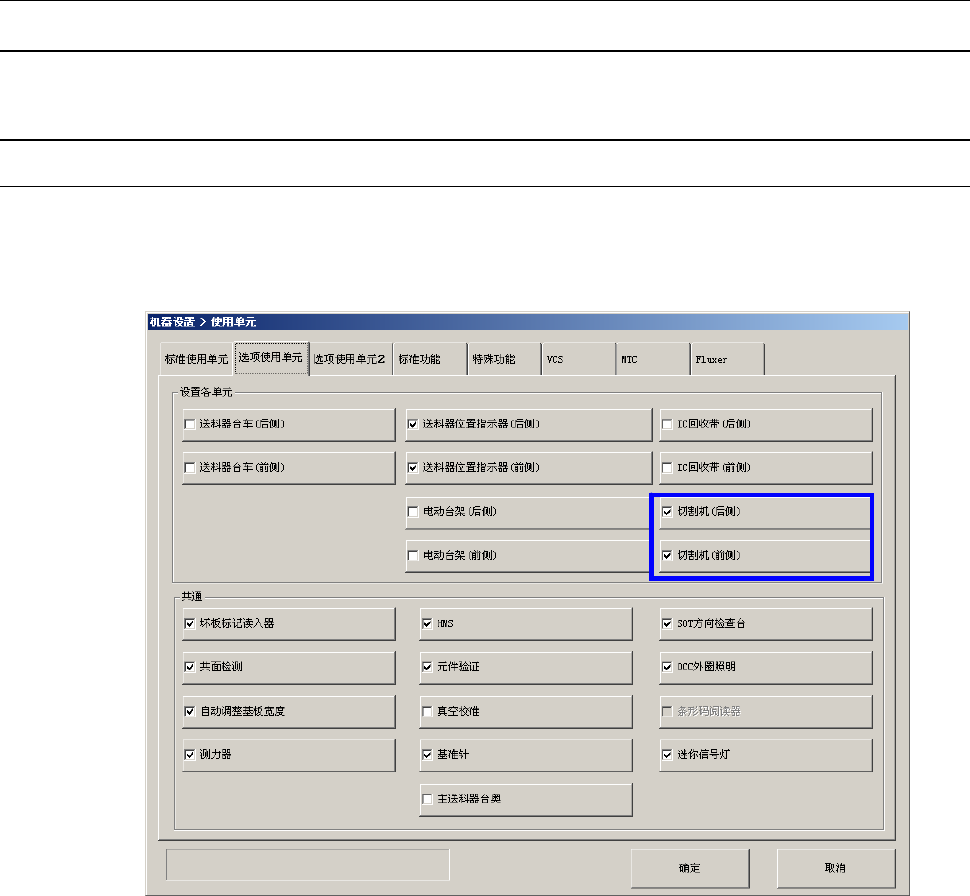

请从菜单栏中选择“设置”→“机器设置”→“设置组（G）”→“使用单元”， 确认“选项使用单元”的“切割机”
已被选中。
关于设置方法请参照“8-4-10-2 选项使用单元”。
第2部 功能详解编 第13章 选项组件
13-60

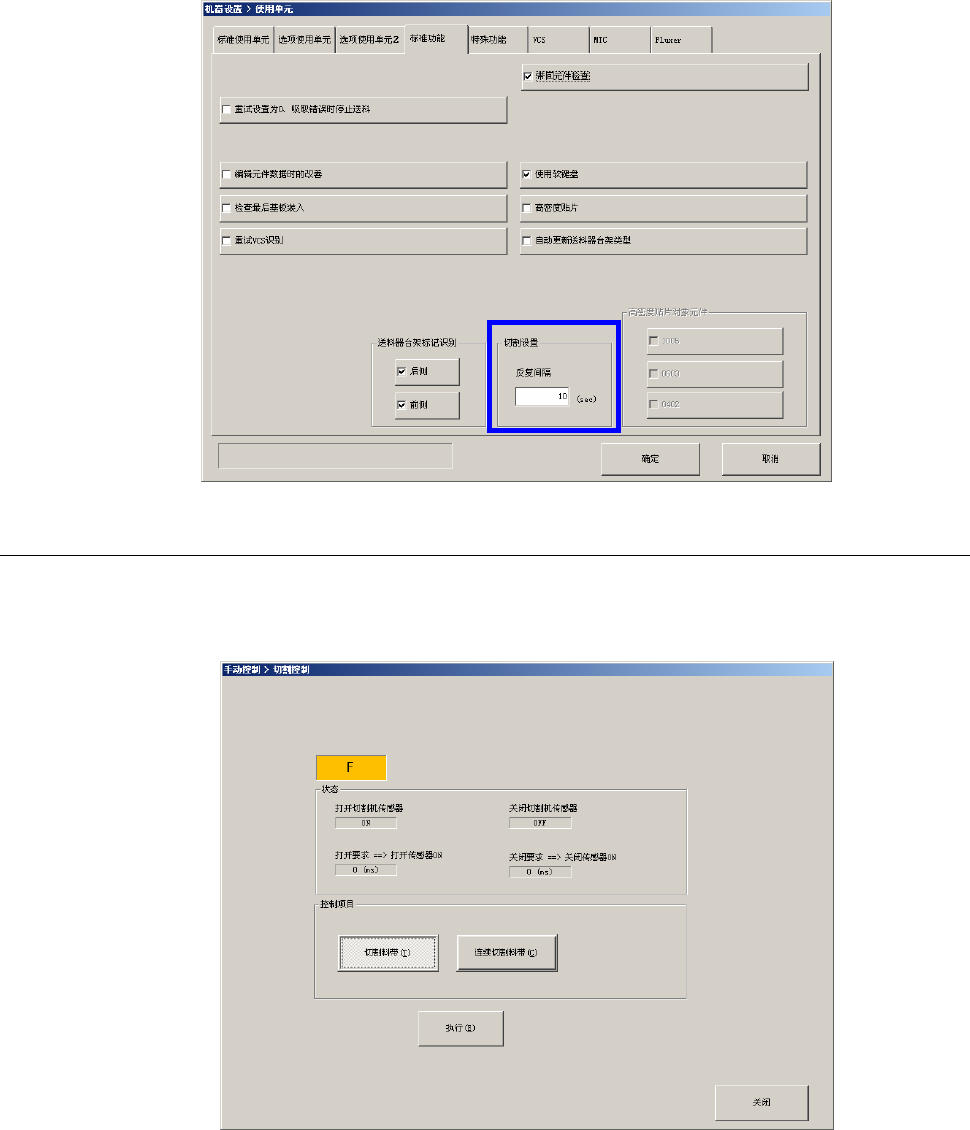

设置切割机动作的反复动作间隔。初始值已设置为 5 秒。
关于设置方法请参照“8-4-10-3 标准功能”。
13-12-2-2 手动控制
请从菜单栏中选择“手动控制”→“供应装置（E）”→“电动供给控制（E）”，启动电动供给装置控制画面。
按下[切割控制（U）]按钮，即启动切割控制画面。关于操作方法请参照“9-8-2 电动供给控制”。
