第2部功能详解编第13章选项组件

13-76

13-14-3 设置

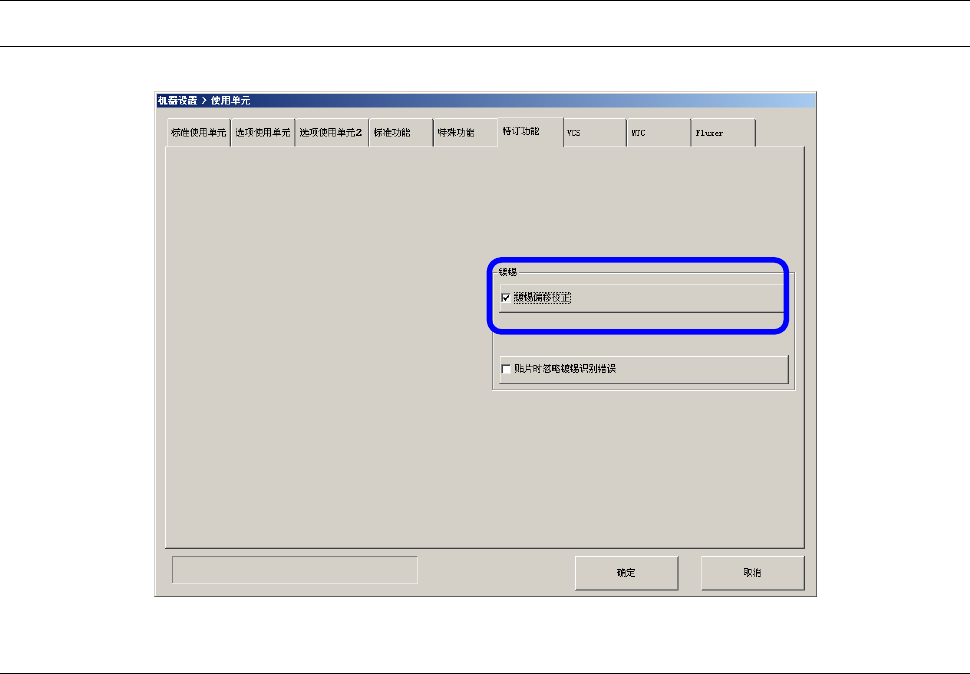

13-14-3-1 设置镀锡偏移校正的使用／不使用

在设置画面上选择“设定组”－“使用单元” －“特订功能”，设置镀锡偏移校正的使用／不使用。

13-14-3-2 贴片时忽略镀锡识别错误

用户级别为“修理工程师”者，可在“选项使用单元”上设置“贴片时忽略镀锡识别错误”。

在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记识别错误，则会放弃对

与该镀锡标记相关贴片点的镀锡偏移校正，改在通常位置上进行贴片（不进行暂停）。

※“贴片时忽略镀锡识别错误”功能只在生产中有效。此时，编辑程序的贴片位置摄像机跟踪功能无效。

第2部功能详解编第13章选项组件

13-77

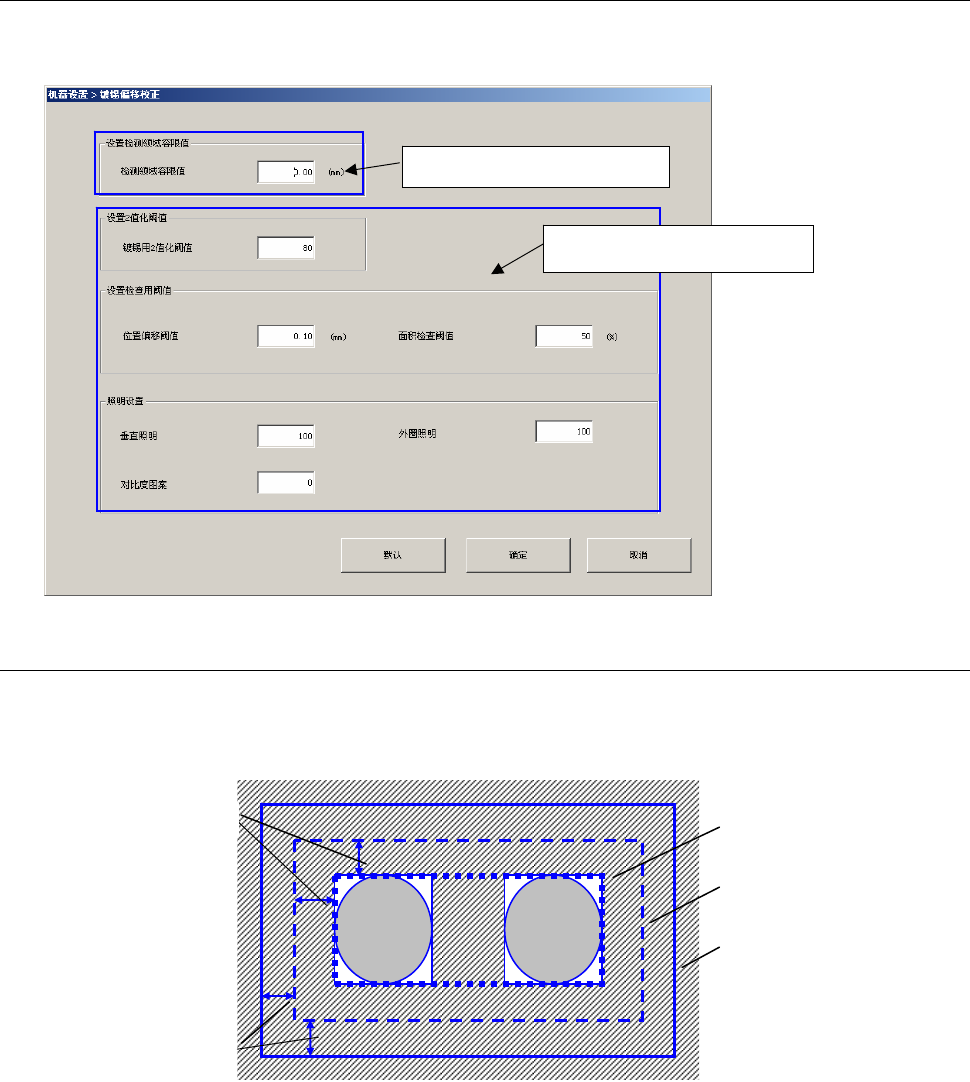

13-14-4 设置镀锡偏移校正参数

选择设置-“设置组”-“设置镀锡偏移校正”后，会显示下列“镀锡偏移校正”画面。

可在该画面上设置“检测领域容限值”、变更示教用参数的初始值。

13-14-4-1 设置检测范围补偿

通过“设置组”－“设置镀锡偏移校正”的“设置检测领域容限值”设置检测范围的偏移值。

检测范围需要大于“位置偏移检测值”算出的范围时，请输入该值。镀锡识别，可在位置偏移检测值加补

偿值的范围内进行。

※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。

但，扩大检测范围后，可能会检测出识别对象外的镀锡等错误，造成识别不稳定。

デフォルト検出領域

镀锡外形

検出領域

位置ずれ検査値

検出範囲マージン

设置镀锡检测领域容限值

变更示教用参数的初始值

位移检测值

检测领域容限值

镀锡外形

检测领域默认值

检测范围

第2部功能详解编第13章选项组件

13-78

13-14-5 设置镀锡示教初始值

设置镀锡示教参数初始值。

各装置都可设置“镀锡用 2 值化阈值”、“位置偏移阈值”、“面积检查阈值”、“垂直照明”、“镀锡照明”“对

比度图案”等镀锡示教初始值。

选择“默认值”按钮，可把所有设置值恢复为出厂时的初始值。

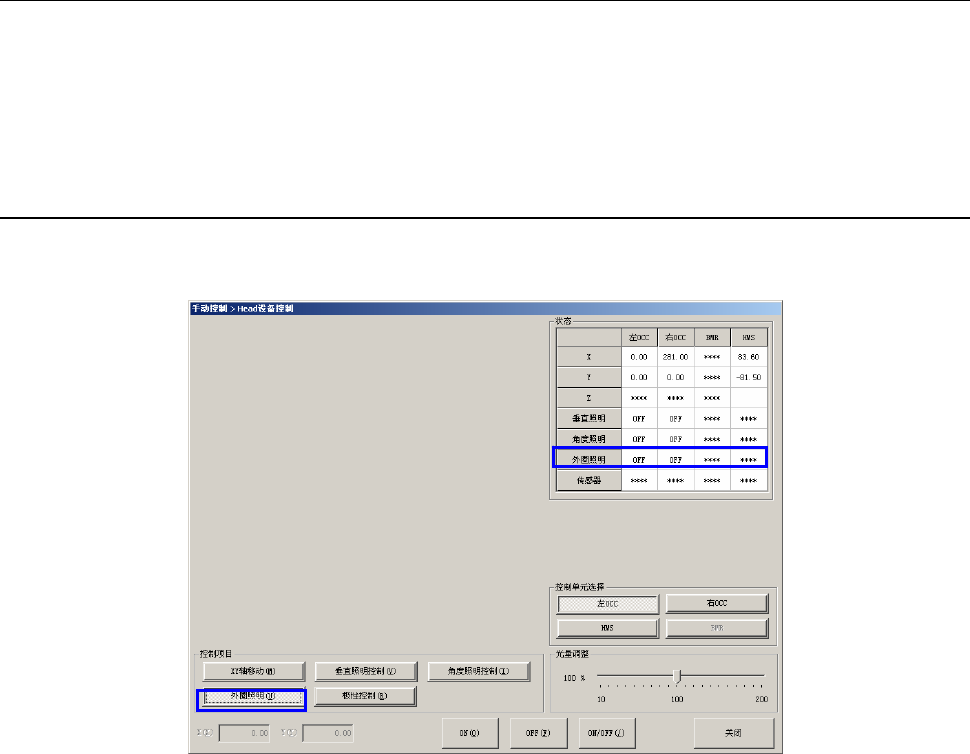

13-14-6 手动控制
