第2部 功能详解编 第13章 选项组件
13-104
注 2： 关于 ATC 上的吸嘴数量
1. 防眩用吸嘴的安装
用 LHead 识别大型元件时，L1～L6 轴如 L1 和 L3 或 L2 和 L4 跳过邻接的轴来使用。
此时不使用的轴的吸嘴外轴，或吸嘴外轴反射光进入 VCS 摄像机，就不能正确地进行图像识别。
为了防止这种情况，使用 MNVC 选项时，追加了如下生产前检查和动作。
（1）在分配吸嘴时，检查可否作为防眩用吸嘴使用。
（2）生产开始前，检查在ATC上，KE-3010是否有6个以上，KE-3020V/3020VR是否有7个以上用
VCS不能检测的吸嘴。

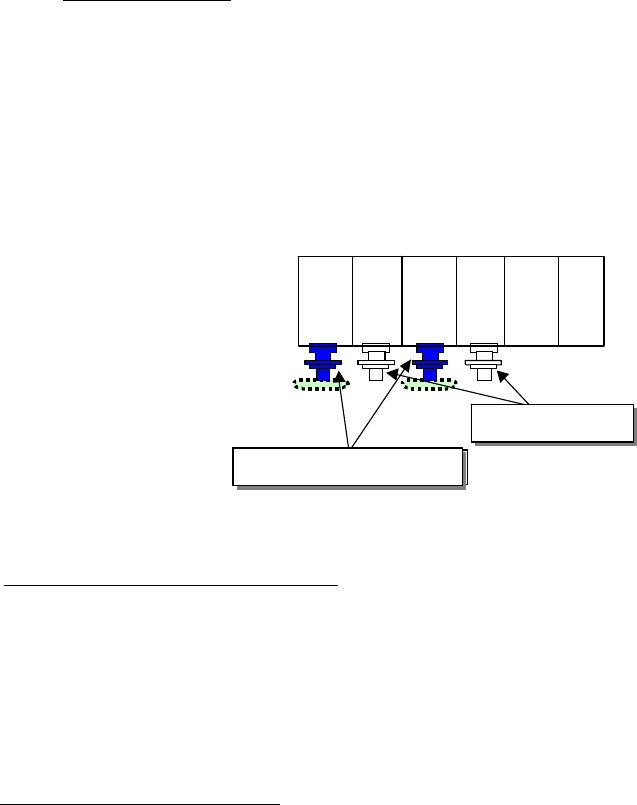

（3）在不使用的邻接轴的 VCS 不能检测的吸嘴位置上，安装防眩用吸嘴(参见下图)。
L1 L2 L3 L4
部品吸着用のノズル
防眩用のノズル
L5 L6
用 L1/L3 轴吸取大型元件时的吸取用吸嘴和防眩用吸嘴( 模式图 )
2. 关于用 VCS 不能检测的吸嘴数量
在生产程序中，预定使用的某个吸嘴安装了防眩用吸嘴后，在按原目的(吸取元件)使用吸嘴（吸取元
件）时，需要更换吸嘴，可能影响生产效率。
为了避免更换这样的吸嘴，我们推荐采用安装
[用生产程序使用的数量 + 2 个]
把 VCS 不能检测的吸嘴安装到 ATC 上。
3. 关于防眩用吸嘴数量不足时
防眩吸嘴在 KE-3010 中不足 6 个、在 KE-3020V/3020VR 中不足 7 个时，由于用 L Head 不能图像识
别大型元件(超过□20mm 或超过 26.5×11mm)，因而无法进行使用图像识别的大型元件的生产。
如果防眩吸嘴的数量较少时，在机器设置中，将 MNVC 的元件尺寸的扩展功能设置为无效，(参见
「8-4-10-2 选项使用单元」)，则可以开始生产。但是，这时无法使用 L Head 对大型元件进行图像识
别。
[ 避免因 Head 故障影响运转时的运用 ]
对安装防眩用吸嘴的 Head 发生故障进行回避运转(设备运转设置为 “不使用” 故障 Head)时，吸嘴将
自动不被安装。但，因该 Head 不能遮挡反射光，有可能妨碍 MNVC 的功能。
在此状态下，为了使用 MNVC 功能，请手动安装防眩用吸嘴，作为恢复故障 Head 前的处理(或进行
防止 Head 发光的处理)。
防眩用吸嘴
吸附元件用的吸嘴
第2部 功能详解编 第13章 选项组件
13-105
13-16-3 贴片精度
有关不同元件类型的贴片精度，请参见『1-3-2 机器规格』的贴片精度表的“VCS(LNC60Head 时)” 的
相关栏。
13-16-4 适用元件尺寸
请参见『1-5 对象元件和元件包装』的适用元件尺寸。
13-16-5 对象元件类型
铝电解电容器、GaAsFET、SOP、TSOP、HSOP、TSOP2、PLCC(QFJ)、SOJ、QFP、QFN、单
向引脚连接器、双向引脚连接器、Z 引脚连接器、扩展引脚连接器、BGA、FBGA、通用图像元件、
外形识别元件。
13-16-6 适用识别装置
可对应标准 VCS／高分辨率 VCS 选购件。
13-16-7 适用吸嘴
(1) 标准吸嘴
标准吸嘴为#500～#508C 适用吸嘴。
但是，#505、#506、#507、#508C 用 VCS 摄像时，请改为不发光件。
(2) 特别订货吸嘴
特别订货吸嘴用 VCS 摄像时，仅可适用吸附面不发光的吸嘴。
但是，如果“发光范围的短边”距离吸嘴中心±2.0mm 以下，可以适用。
・
特别订货吸嘴的可以适用范围
13-16-8 共面性检查
用 LNC60Head 可以检查共面性。
用多个 Head 进行图像识别时，也可以顺序检查共面性。
LNC60Head 的共面性检查适用元件尺寸如下所示。
□3.00～□33.5mm
宽度应为 4mm (±2.0mm) 以下
发光范围为Φ4mm 以下
应为不发光
第2部 功能详解编 第13章 选项组件
13-106
13-17 MNVC的操作方法
13-17-1 机器设置
选择机器设置的使用单元，单击选项使用单元 2 选项卡后，显示下图。勾选 MNVC，则 MNVC 功能
有效。
详细情况请参见『第 8 章 机器设置』的『使用单元(功能)』。
