第2部 功能详解编 第13章 选项组件
13-109

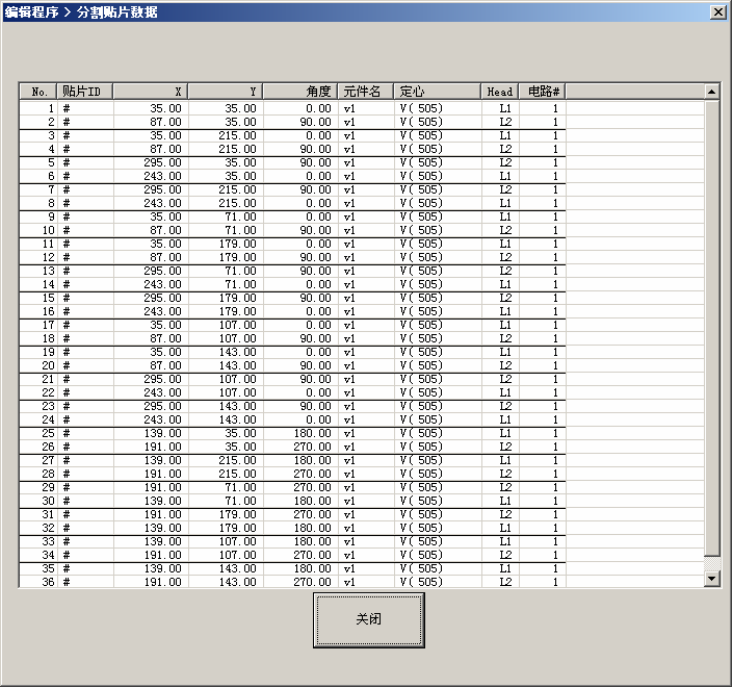

在 MNVC 功能有效时，若有分配给 LNC60Head 进行图像识别元件时，该图像识别元件将分配给
LNC60Head。选择了“优化”-“分割贴片数据”之后，显示如下画面，可以确认优化结果、图像识别元件
分配给 LNC60Head 的情况。
第2部 功能详解编 第13章 选项组件
13-110
13-17-4 图像识别检查
可以用任意的 Head 进行图像识别检查。下图是调出图像识别检查时显示的画面。
默认时，选择 ICHead。
想用 LNC60Head 进行图像识别检查时，请按使用的 Head 的“Head 选择”按钮。
（注）如果是不能适用于 LNC60 Head 的元件时，则用灰色显示出 Head 选择画面，不能选择 Head。
点击▼，从菜单里选择
LNC60Head。
第2部 功能详解编 第13章 选项组件
13-111

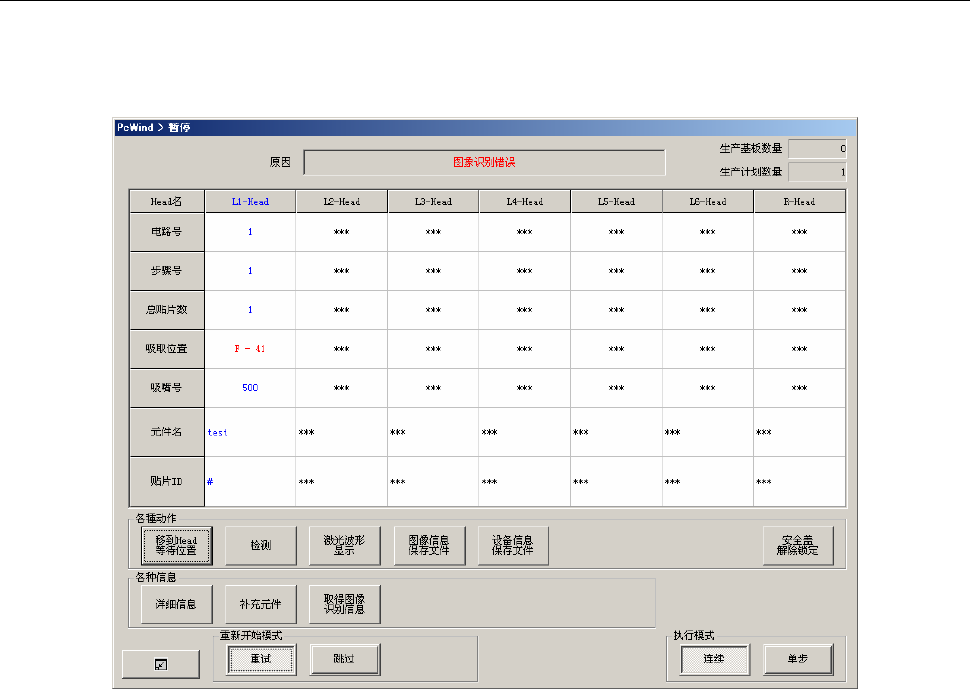

13-17-5 错误图像的显示
如果在操作选项中设置了“发生错误时暂停”，从如下暂停画面可以进行重新显示/保存发生图像识别错
误元件的图像。显示如下图像后，请按“详细错误”按钮。
