第2部 功能详解编 第13章 选项组件
13-111
13-17-5 错误图像的显示
如果在操作选项中设置了“发生错误时暂停”，从如下暂停画面可以进行重新显示/保存发生图像识别错
误元件的图像。显示如下图像后，请按“详细错误”按钮。
第2部 功能详解编 第13章 选项组件
13-112

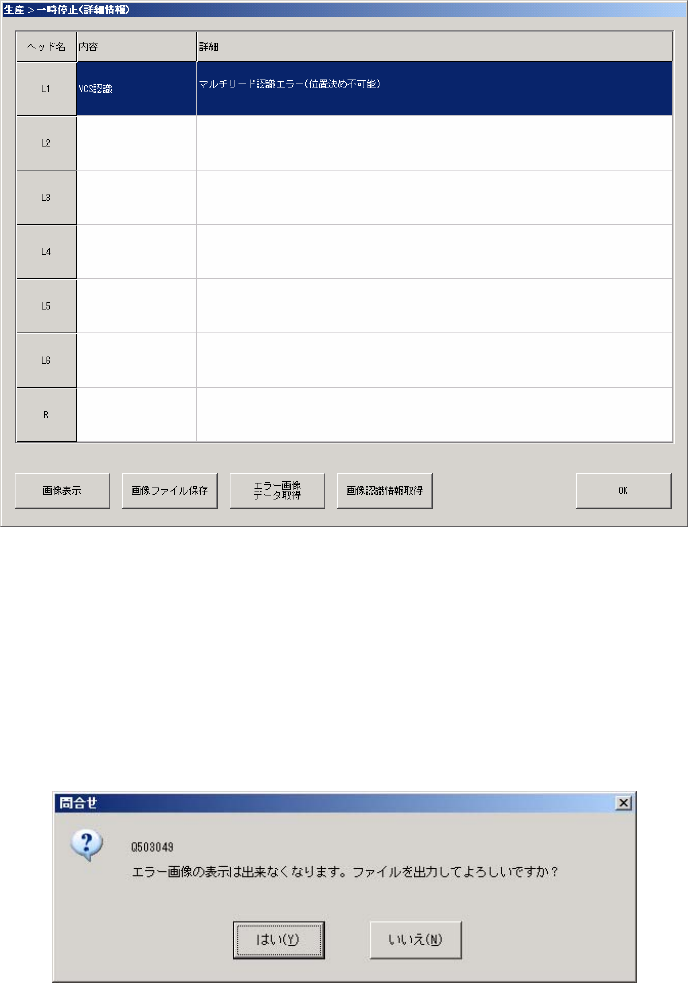

下面的画面是详细信息对话框。
请选择“内容”为 VCS 识别,“详细”为“正常”以外的 Head，然后按“图像处理”按钮。
要在监视器上显示图像时，请选择“显示图像”。所选择的 Head 画面则可显示到监视器上。
如果选择“保存文件”，则把图像保存到 SSD。
（注）执行“取得错误图像数据”后，就不能显示以后的错误图像了。
因此，按了“取得错误图像数据”按钮之后，会显示如下对话框。如果不需要显示错误图像，请按“是”。
过去 5 次的错误图像信息会被保存到 SSD。如果还想显示错误图像时，请按“否”。
第2部 功能详解编 第13章 选项组件
13-113
13-18 助焊剂涂敷装置（FluXer）
本装置的作用是形成助焊剂膜，以转印到 BGA、CSP、倒装片等球形端子元件上。
能够形成厚度与设在将助焊剂涂敷盘上的膜槽（凹槽）的深度相应的助焊剂膜。
13-18-1 规格
项目 内容 備考
温度 10℃～35℃
保证精度的温
度
20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
运输及保管
湿度 20～95％RH (但不得有露水)
对应助焊剂黏度 8.4Pa·s～22Pa·s
深 0.02mm～0.2mm
膜槽尺寸
大小 最大 30mm×30mm （单个膜槽的最大尺寸）
膜槽数 1～ 4 个（膜槽配置尺寸在
30mm×30mm 范围内）
助焊剂涂敷盘的两面可设定
膜槽
13-18-2 组成和各部分名称
助焊剂容器 助焊剂容器盖
助焊剂涂敷盘
助焊剂涂敷装置
底座
「开」速度调整速度控制器
容器钩
「闭」速度调整速度控制器
