第2部 功能详解编 第13章 选项组件
13-113
13-18 助焊剂涂敷装置（FluXer）
本装置的作用是形成助焊剂膜，以转印到 BGA、CSP、倒装片等球形端子元件上。
能够形成厚度与设在将助焊剂涂敷盘上的膜槽（凹槽）的深度相应的助焊剂膜。
13-18-1 规格
项目 内容 備考
温度 10℃～35℃
保证精度的温
度
20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
运输及保管
湿度 20～95％RH (但不得有露水)
对应助焊剂黏度 8.4Pa·s～22Pa·s
深 0.02mm～0.2mm
膜槽尺寸
大小 最大 30mm×30mm （单个膜槽的最大尺寸）
膜槽数 1～ 4 个（膜槽配置尺寸在
30mm×30mm 范围内）
助焊剂涂敷盘的两面可设定
膜槽

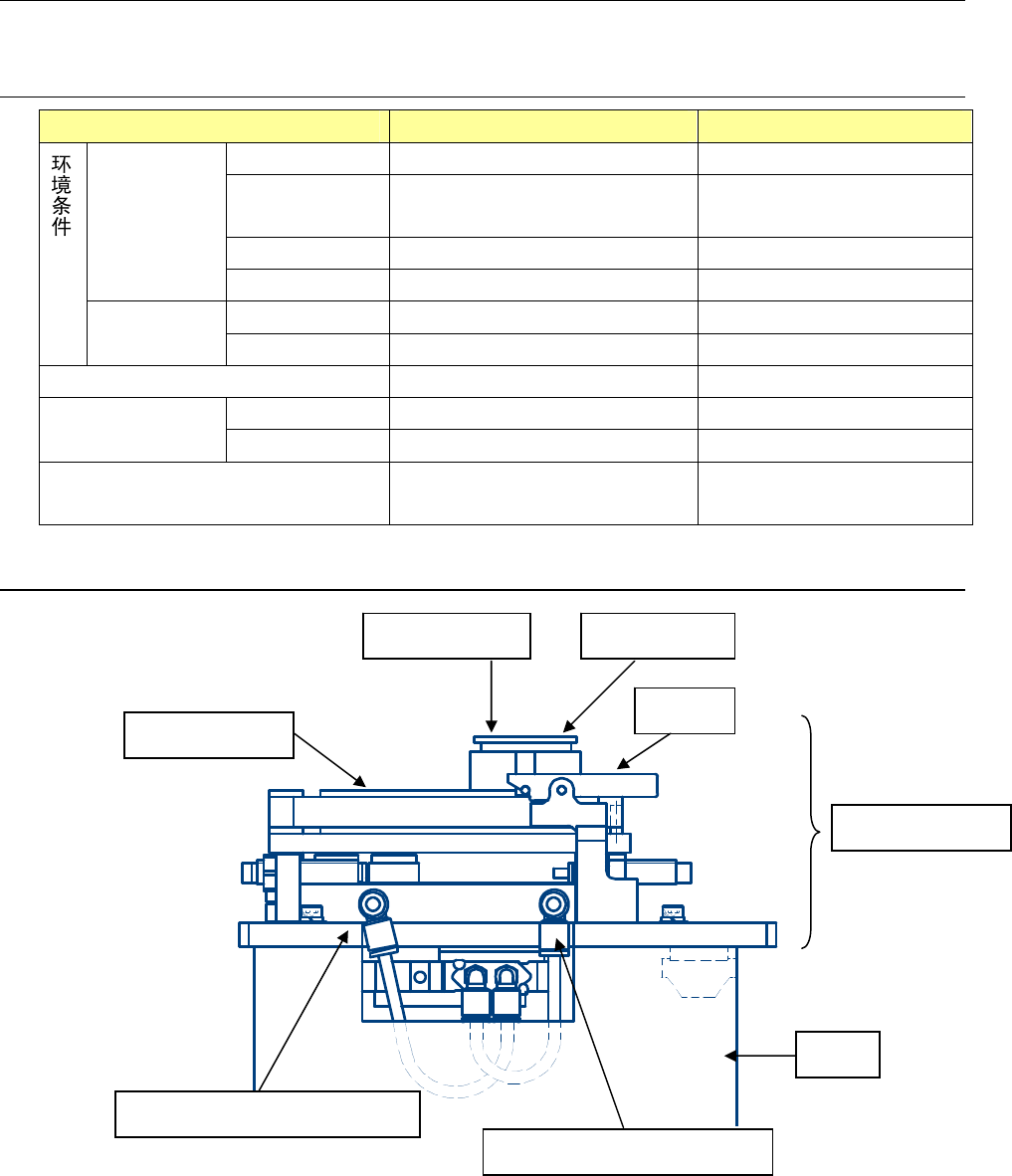

13-18-2 组成和各部分名称
助焊剂容器 助焊剂容器盖
助焊剂涂敷盘
助焊剂涂敷装置
底座
「开」速度调整速度控制器
容器钩
「闭」速度调整速度控制器
第2部 功能详解编 第13章 选项组件
13-114
13-18-3 安装
13-18-3-1 助焊剂涂敷盘和助焊剂容器的安装
<安装工序>
1） 将助焊剂涂敷盘①插入助焊剂涂敷装置②的 Φ6mm 销子中。
请确认助焊剂涂敷盘的下面已紧贴助焊剂涂敷装置。
2） 将助焊剂容器③装在容器钩④上。
将容器钩的后部朝 A 方向压，翘起钩子部，安装助焊剂容器，其开口部⑤要朝 Φ6mm 销子
方向。
*
注
1
）
助焊剂涂敷盘的安装面上如有垃圾等异物，会影响助焊剂涂敷盘的高度精度。安装
助焊剂涂敷盘时，请检查安装面上有无垃圾等异物。
*
注
2
）
助焊剂容器和助焊剂涂敷盘之间如夹有垃圾等异物，会造成助焊剂漏泄或助焊剂膜
异常。安装助焊剂容器时，请检查有无垃圾等异物。
*
注
3
）
不进行助焊剂转印时，务请卸下助焊剂涂敷盘和助焊剂容器。
①助焊剂涂敷盘
Φ6mm 销子
④容器钩
⑤开口部
③助焊剂容器
俯视图
侧面图
A
②助焊剂
涂敷装置
第2部 功能详解编 第13章 选项组件
13-115
<助焊剂涂敷盘安装状态的确认>
装上助焊剂涂敷盘和助焊剂容器后，请检查助焊剂涂敷盘上面的水平度。
通过「手动控制」的「助焊剂涂敷装置控制」，使用 HMS 自动测量膜槽周围的 4 个部位（图中的
×记号位置）的高度，如果测定值出现 0.1mm 以上的误差，请再次检查安装状态。
（参照 13-18-7 手动控制）
膜槽
