第2部 功能 详解编 第1 3章 选项 组件 13-115 < 助焊剂涂敷盘安装状态的确认 > 装上助焊剂涂敷盘和助焊剂容器 后，请检查助焊剂涂敷盘 上面的水平度。 通过「手动控制」的「助焊剂涂 敷装置控制」，使用 HMS 自动测量 膜槽周围的 4 个部位（ 图中的 × 记号位置）的高度，如果测定值 出现 0.1mm 以上的误差，请再次检查安装状态 。 （参照 13-18-7 手动控制） 膜槽
第2部 功能详解编 第13章 选项组件
13-114
13-18-3 安装
13-18-3-1 助焊剂涂敷盘和助焊剂容器的安装
<安装工序>
1） 将助焊剂涂敷盘①插入助焊剂涂敷装置②的 Φ6mm 销子中。
请确认助焊剂涂敷盘的下面已紧贴助焊剂涂敷装置。
2） 将助焊剂容器③装在容器钩④上。
将容器钩的后部朝 A 方向压，翘起钩子部，安装助焊剂容器，其开口部⑤要朝 Φ6mm 销子
方向。
*
注
1
）
助焊剂涂敷盘的安装面上如有垃圾等异物，会影响助焊剂涂敷盘的高度精度。安装
助焊剂涂敷盘时，请检查安装面上有无垃圾等异物。
*
注
2
）
助焊剂容器和助焊剂涂敷盘之间如夹有垃圾等异物，会造成助焊剂漏泄或助焊剂膜
异常。安装助焊剂容器时，请检查有无垃圾等异物。
*
注
3
）
不进行助焊剂转印时，务请卸下助焊剂涂敷盘和助焊剂容器。
①助焊剂涂敷盘
Φ6mm 销子
④容器钩
⑤开口部
③助焊剂容器
俯视图
侧面图
A
②助焊剂
涂敷装置
第2部 功能详解编 第13章 选项组件
13-115
<助焊剂涂敷盘安装状态的确认>
装上助焊剂涂敷盘和助焊剂容器后，请检查助焊剂涂敷盘上面的水平度。
通过「手动控制」的「助焊剂涂敷装置控制」，使用 HMS 自动测量膜槽周围的 4 个部位（图中的
×记号位置）的高度，如果测定值出现 0.1mm 以上的误差，请再次检查安装状态。
（参照 13-18-7 手动控制）
膜槽
第2部 功能详解编 第13章 选项组件
13-116

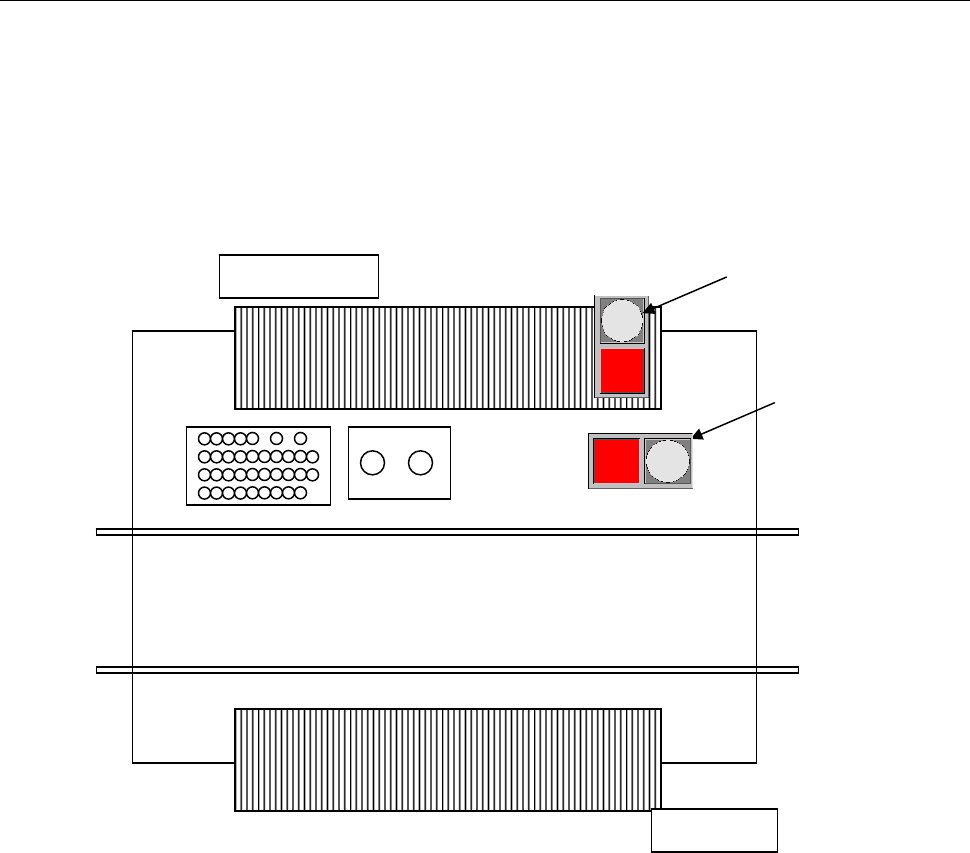

13-18-4 助焊剂涂付装置的组装位置
KE-3010/KE-3020V/KE-3020VR，可在「VCS 旁」及「后侧台架」2 处设置助焊剂涂敷装置。
名称定义，「VCS 旁」为助焊剂涂敷装置 2、「后侧台架」为助焊剂涂敷装置 3。
助焊剂涂敷装置 2 设置在 MTC 滑梭拉出的位置上，所以设置了助焊剂涂敷装置 2 时不能使用 MTC。
助焊剂涂敷装置 3 设置在后侧台架上，所以设置了助焊剂涂敷装置 3 时不能使用 MTS。
此外，在不间断生产模式时，在后侧台架进行准备工作的更换作业时，也不能使用助焊剂涂敷装置 3，
所以在使用助焊剂涂敷装置时也不能实行不间断生产。
助焊剂涂敷装置 2 与助焊剂涂敷装置 3 也不能同时使用。
助焊剂涂敷装置 2
助焊剂涂敷装置 3
前侧台架
后侧台架
