第2部 功能 详解编 第1 3章 选项 组件 13-140 电极针清扫后下列提示仍然不消失时，需要更换电极针。 用附属的电极针更换夹具套在电极针上，向主体方向推，按反时针方向旋转，卸下电极针。 要安装新的电极针时， 拿住套着电极针的电极针更换夹具，对准槽插进去， 一边向主体方向推，一边 按顺时针方向旋转进行安装。 安装电极针时，一定要把主体的安装刻度标记和电极针的刻度标记对准。 此外，请确认 O 圈在规定的位置上。 电极针，共有 8 处…
第2部 功能详解编 第13章 选项组件
13-139
13-19-4 电极针的清扫、更换
显示下列提示时，请切断主机电源，清扫电极针。
在附属的电极针清洁夹具的过滤器里倒些酒精让其渗进去，套住电极针，轻轻旋转 2～3 圈，去除脏
污。过滤器脏污时，请更换新的。
也可用沾有酒精的棉棒代替。
电极针清洁夹具(附属品)
第2部 功能详解编 第13章 选项组件
13-140

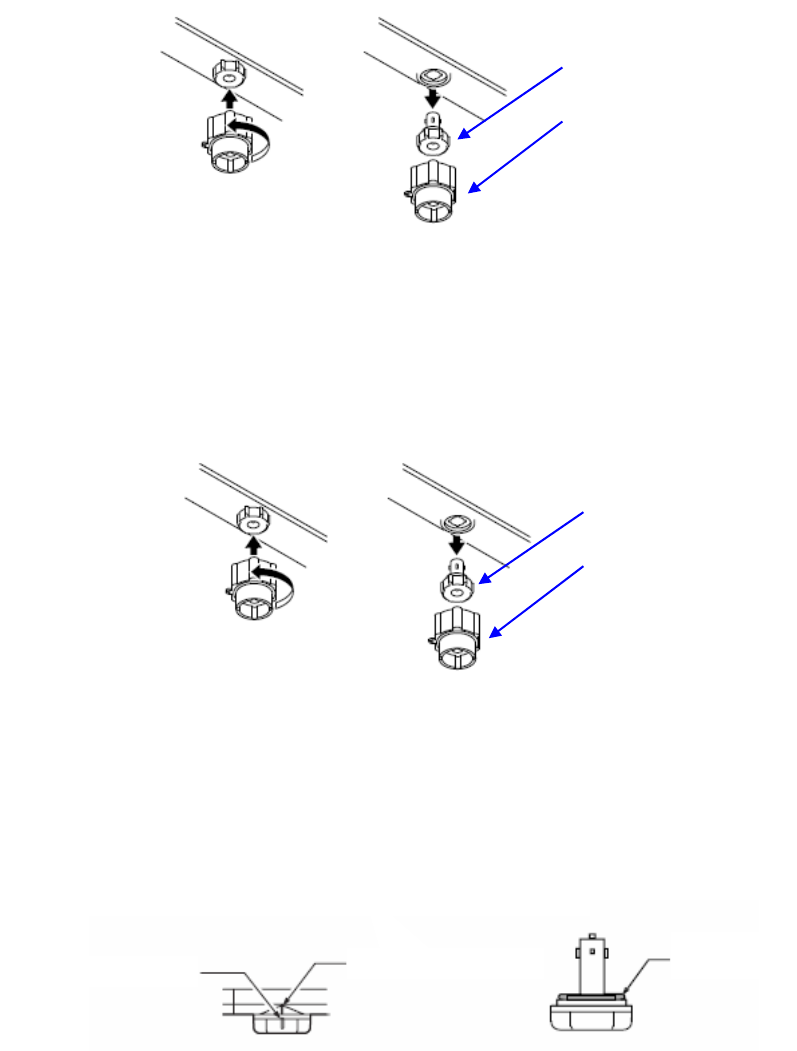

电极针清扫后下列提示仍然不消失时，需要更换电极针。
用附属的电极针更换夹具套在电极针上，向主体方向推，按反时针方向旋转，卸下电极针。
要安装新的电极针时，拿住套着电极针的电极针更换夹具，对准槽插进去，一边向主体方向推，一边
按顺时针方向旋转进行安装。
安装电极针时，一定要把主体的安装刻度标记和电极针的刻度标记对准。
此外，请确认 O 圈在规定的位置上。
电极针，共有 8 处必须全部更换。
电极针更换夹具(附属品)
电极针
电极针更换夹具(附属品)
电极针
O 圈
主体安装刻度标记
电极针的刻度标记
第2部 功能详解编 第13章 选项组件
13-141
13-20 共面性
13-20-1 功能概要
本机是使用激光，对电子元件进行共面性检查的装置。
使被测量物体的元件，按一定速度向 Y 方向移动，与激光射线的 X 方向正交，用摄像机拍摄照射到
测量对象上的激光束形成的不规则反射，通过制作 3D 影像非接触地测量变位。
◇ 本机可以贴片机预先传送来的元件信息为基础得到 3D 影像，对元件的好坏进行判断（检查电
极的高度）。
レーザビーム
カメラ
共面性传感器
VCS ユニット
摄像机
激光束
VCS 单元
