第2部 功能详解编 第13章 选项组件
13-154
①重新开始模式
从共面错误、共线错误的暂停的重新开始方法有“再检查”及“进行贴片”、“不要贴片”。
重新开始方法 生产动作重新开始时的动作
再检查 对检查过程中错误的元件进行再次检查。
进行贴片 忽视错误，对检查出错误的元件进行贴片。
不要贴片 废弃检查过程中错误的元件，不贴片。
②各种信息
在共面错误、共线错误的暂停对话框里，按[详细信息]按钮，即显示详细信息对话框。
选择发生共面错误、共线错误的 Head，按 [共面取得信息]按钮后，在操作选项的[检查]-[输出共面
的详细信息]中设置的电极的信息，可显示在 NotePad 里。
第2部 功能详解编 第13章 选项组件
13-155

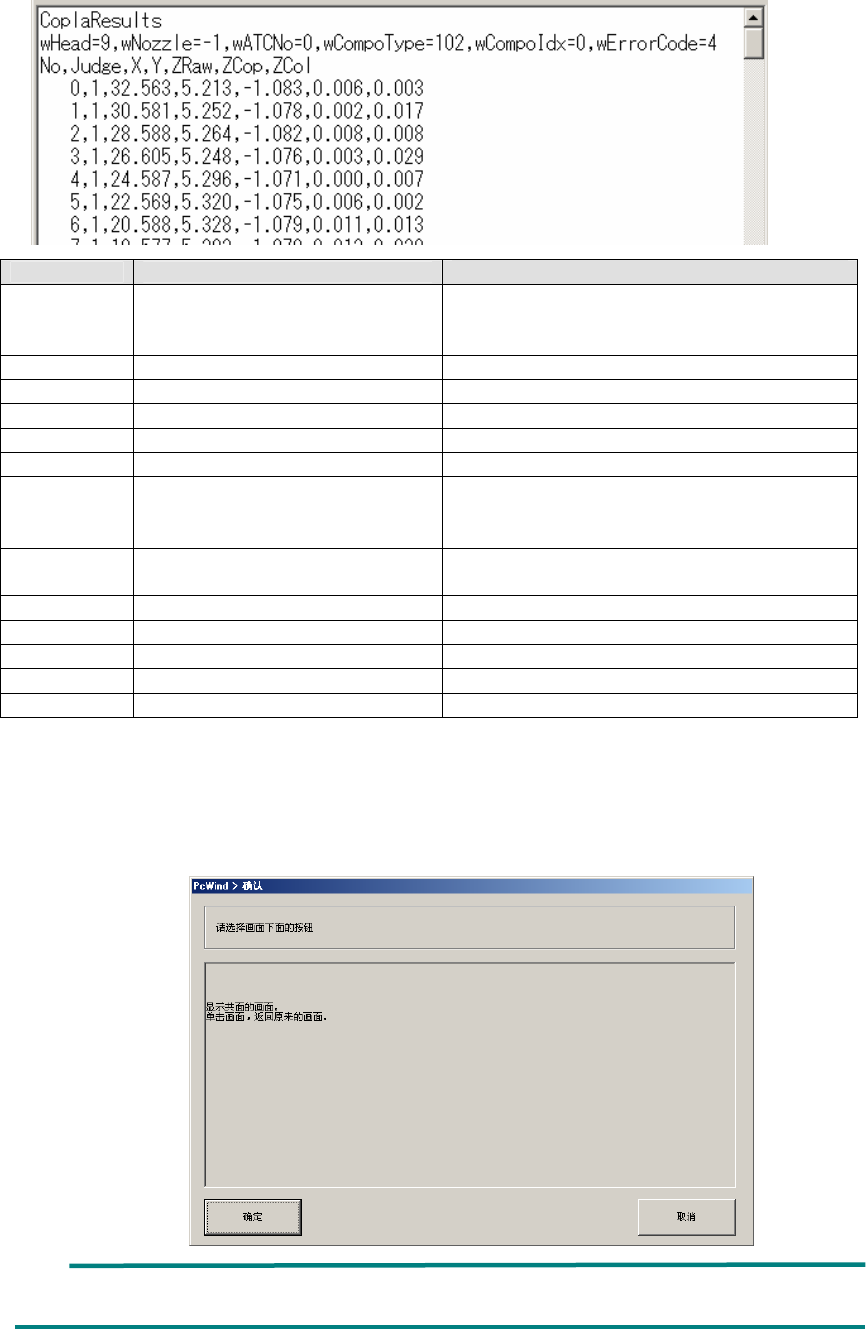

输出详细信息，会输出各电极的检查结果、共面传感坐标的 X 坐标、Y 坐标、从焦点高度得到的
Z 坐标、共面计算结果、共线计算结果。
备注
wHead
检查 Head
3：L1 Head 4：L2 Head 5：L3 Head
6：L4 Head 7：L5 Head 8：L6 Head
9：R Head
wNozzlw 吸嘴编号
wATCNo ATC 编号
wCompoTYpe 元件类型
wCompoIDX 元件数据的索引
wErrorCode 错误代码
No
电极编号
所有电极信息时，从 TopView（俯视）的第 1 号针
脚开始逆时针旋转，从 0 号开始计数。
仅错误端子时，按检测到的端子的顺序。
Judge 检查结果
0：检查 OK 端子
1：检查 NG 端子
X 共面传感坐标系的 X 坐标值
Y 共面传感坐标系的 Y 坐标值
ZRaw 从焦点高度开始的 Z 坐标值
ZCop 共面计算结果
ZCol 共线计算结果
在共面错误、共线错误的暂停对话框里按[画面转换]-[共面]按钮，或在详细信息对话框里按[共面
的画面转换]按钮，会显示切换到共面画面的询问对话框。按[OK]按钮，即切换到共面画面。按[取
消]按钮，则返回到暂停对话框。
触摸画面，则从共面画面返回到生产画面。
「显示器的显示切换需要数秒时间」
第2部 功能详解编 第13章 选项组件
13-156

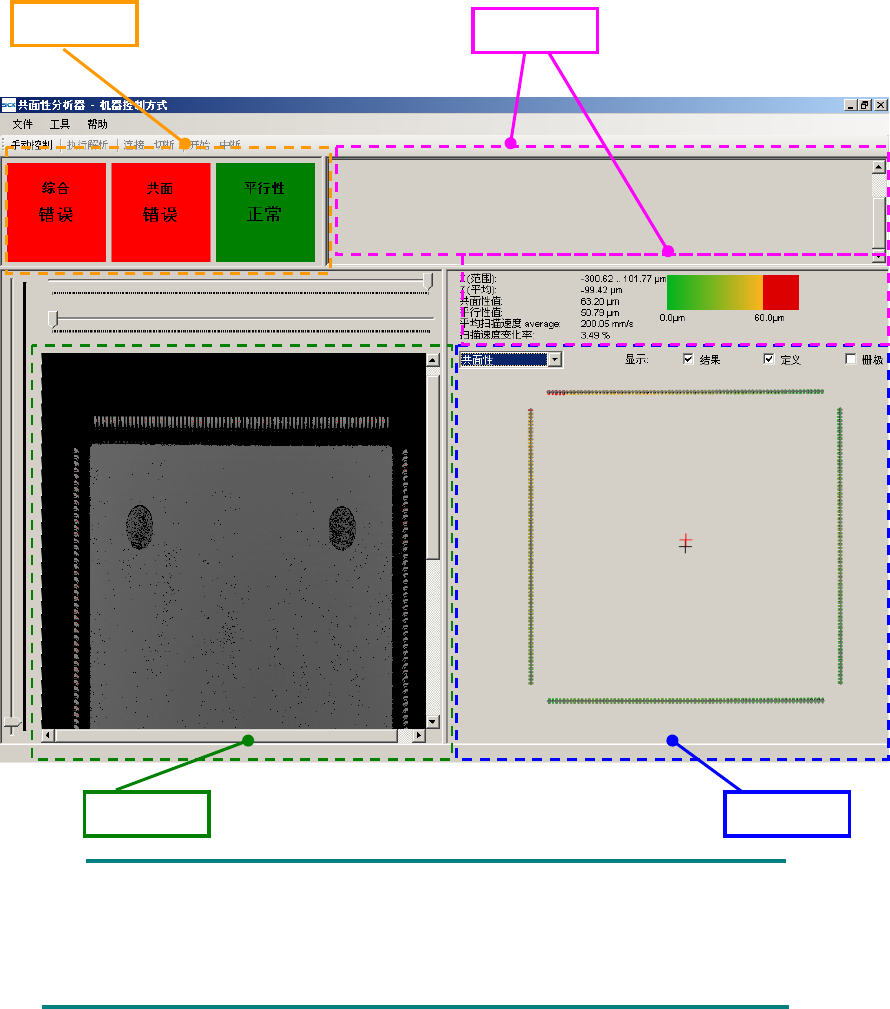

在共面画面里显示「判定结果」、「摄像图像」、「测量结果」、「测量记录」。
「判定结果」显示共面检查、共线检查的判定结果，以及共面检查和共线检查的综合结果。
「摄像图像」显示共面传感拍摄的 3D 影像。电极影像不清楚时，由于不符合测量高度，请重新
测量元件的高度。电极影像清楚时，请在元件数据中，把曝光时间加长。
「测量结果」用绿色、黄色、红色的层次图显示测量的电极共面值。红色显示的端子是错误的端
子。以共线性判定为优先显示「测定结果」。共线性判定、共面性判定均为错误时，仅显示共线
性的判定结果。
尽管所有的端子均以绿色、黄色显示，但如果「判定结果」存在错误时，无法准确地检测端子。
请正确输入引脚宽度、端子尺寸。
「测量记录」显示测量时的记录。一般不使用。
判定结果
拍摄图像 测量结果
不能操作共面画面。
拍摄图像中有时不会显示全部元件，请确认显示的电极拍摄状态。
共面画面的语言与 WINDOWS 的显示语言无关，而是显示出厂时的语言。即使
切换贴片机的显示语言，共面画面的显示也不会切换
测量记录
