第2部 功能详解编 第13章 选项组件
13-157

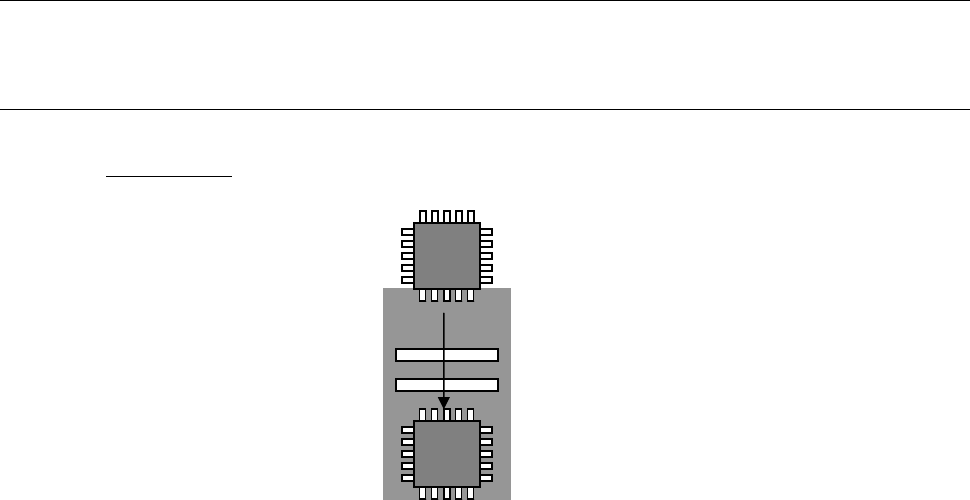

13-20-9 共面性检查动作概要
执行共面检查时，轴的传感器上的实际动作如下所示。
13-20-9-1 测量
进行“单向扫描测量
”。
第2部 功能详解编 第13章 选项组件
13-158
13-21 对应长尺寸基板
13-21-1 对应基板尺寸
通过 2 次基板传送，可以将 X 方向的基板尺寸最大扩大到 1210mm。
这样就使 LED 照明等所使用的长尺寸基板的生产成为可能。
对下表中 X 方向最大尺寸超过 1 次传送尺寸的基板，实施 2 次传送。
以下，将各规格 1 次送入的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸： (单位：mm)
最大尺寸
最小尺寸
1 次传送 2次传送
X 50 330 650
M 尺寸规格
Y
30※
250
X 50 410 800
L 尺寸规格
Y
30※
360
X 50 510 1010
L-Wide 规格
Y
30※
360
X 50 610 1210
XL 尺寸规格
Y
30※
560
※有自动宽度调整供选项时， Y方向最小尺寸为 50mm
第2部 功能详解编 第13章 选项组件
13-159

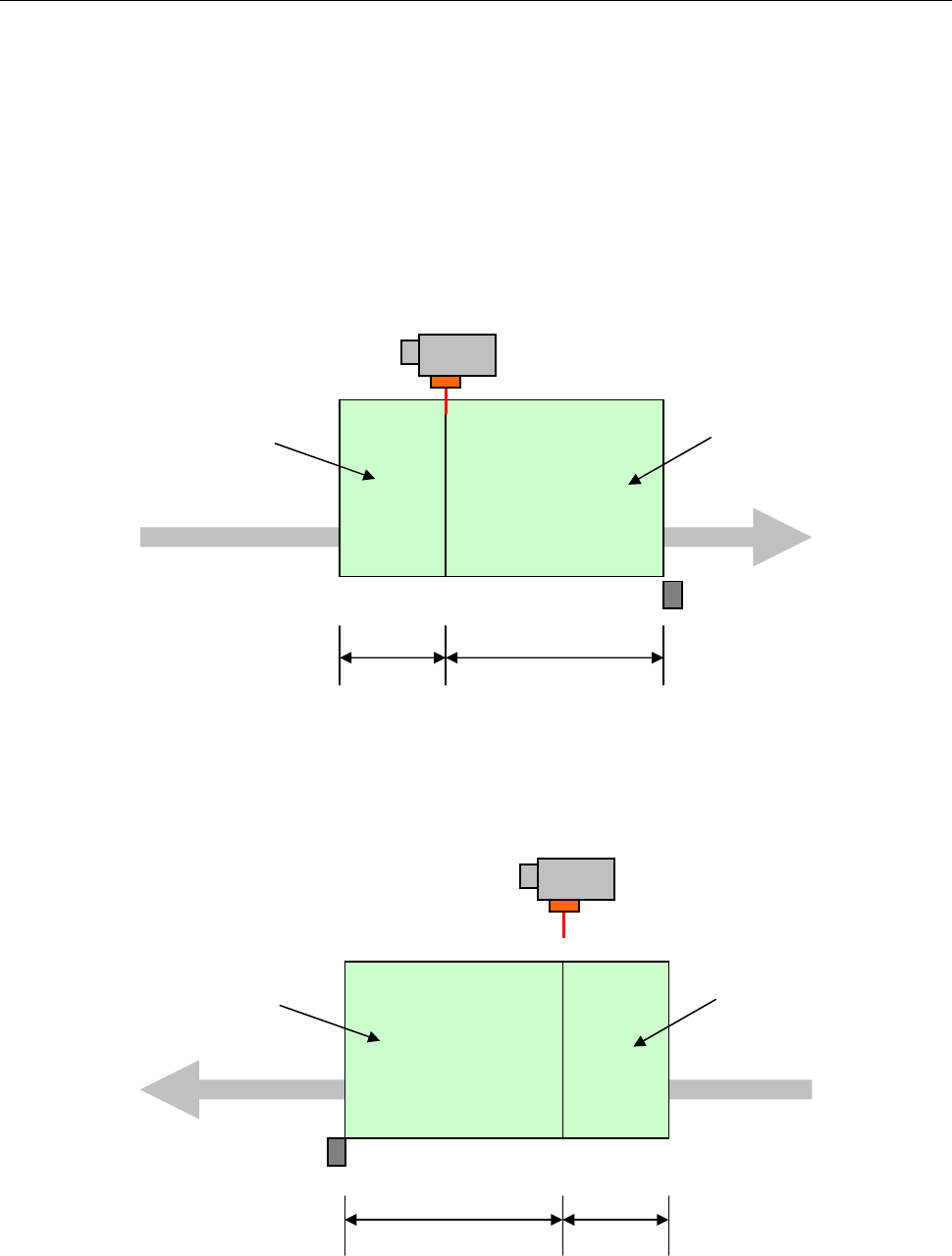

13-21-2 基板停止位置与贴片范围
对基板外形 X 方向尺寸超过规定尺寸的基板，通常的夹紧无法进行贴片。
在站台内对基板实施 2 次夹紧。第 1 次在挡块位置执行基板停止，第 2 次不使用挡块，通过 HMS
检测出基板终端使其停止，从而可以对应基板外形尺寸 X 方向尺寸“800～1210mm(超规定尺寸)”
的基板。
[左 →右传送时]
[左 ←右传送时]
M 规格 ①：330mm ②320mm
L 规格 ①：410mm ②390mm
L-Wide 规格 ①：510mm ②500mm
XL 规格 ①：610mm ②600mm
第 1 次基板夹紧的贴片
范围
① ②
第 2 次基板夹紧的贴片
范围
① ②
第 2 次基板夹紧的贴片
范围
第 1 次基板夹紧的贴片
范围
