第2部 功能 详解编 第1 3章 选项 组件 13-169 2) 拆下刮浆板的螺丝 (M3) 。 3) 更换新的刮浆板。 4) 完成更换后，按逆向步骤将刮浆板安装到旋转型焊锡转印装置上。 (5) 焊锡盘的装卸 ・ 机械 电动台架规格 1) 确认主机的电源已关闭。 拧松带帽螺丝，拆下刮浆板单元。 带帽螺丝 刮浆板单元 螺丝 （ M3 ） 按压该面进行安装
第2部 功能详解编 第13章 选项组件
13-168
(3) 焊锡供给位置
・
机械 电动台架规格
1) 请将焊锡的供给位置设置在面前（前面）。
※切勿在元件贴片过程中进行焊锡的供给。
请在焊锡盘停止旋转后再进行供给。
(4) 刮浆板的装卸
・
机械 电动台架规格
1)
认闭 电
确 已关 主机的 源。
拧带 丝 浆单
松帽螺，拆下刮板元。
供给位置
转印位置
旋转方向
带帽螺丝
刮浆板单元
第2部 功能详解编 第13章 选项组件
13-169
2) 拆下刮浆板的螺丝(M3)。
3) 更换新的刮浆板。
4) 完成更换后，按逆向步骤将刮浆板安装到旋转型焊锡转印装置上。

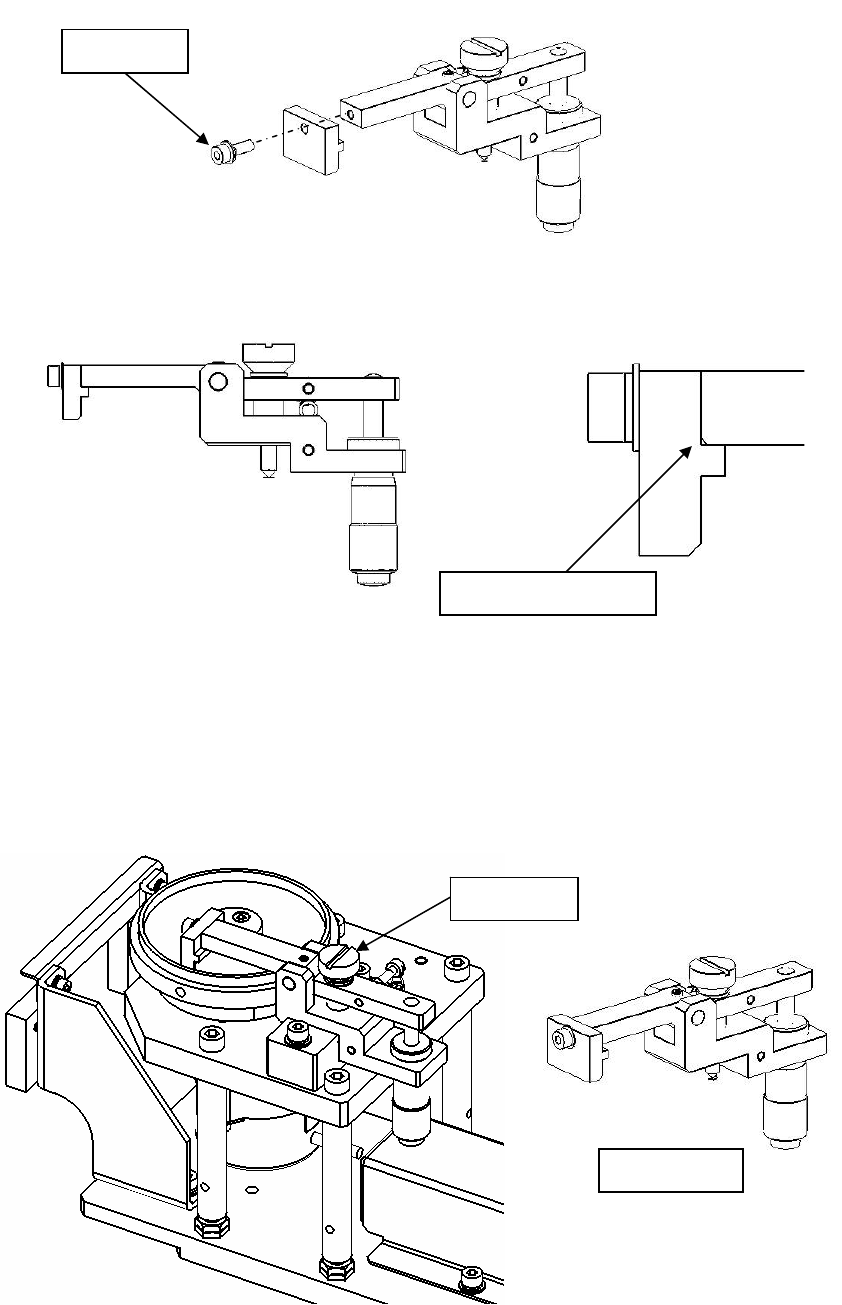

(5) 焊锡盘的装卸
・
机械 电动台架规格
1) 确认主机的电源已关闭。
拧松带帽螺丝，拆下刮浆板单元。
带帽螺丝
刮浆板单元
螺丝（M3）
按压该面进行安装
第2部 功能详解编 第13章 选项组件
13-170
2) 拆下焊锡盘的螺丝 (M3)。
3) 拆下后，按逆向步骤将焊锡盘安装到旋转型焊锡转印装置上。
螺丝（M3）
