第2部 功能 详解编 第1 3章 选项 组件 13-172 13-23-4 旋转型焊锡转印装置的安装位置 KE-3010/KE-3020V/KE-3020VR ，旋转型焊锡转印装置可设置在「前侧台架」 。 在不间断生产中，由于 前侧台架的准备工作需要进行更换 ，否则不能使用旋转型焊锡转印装 置， 因此无法使用旋转型焊锡转印装置进行不间断生产。 旋转型焊锡转印装 置
第2部 功能详解编 第13章 选项组件
13-171
＜确认焊锡盘的安装状态＞
安装焊锡盘后，请确认焊锡盘上面的高度是否均匀。

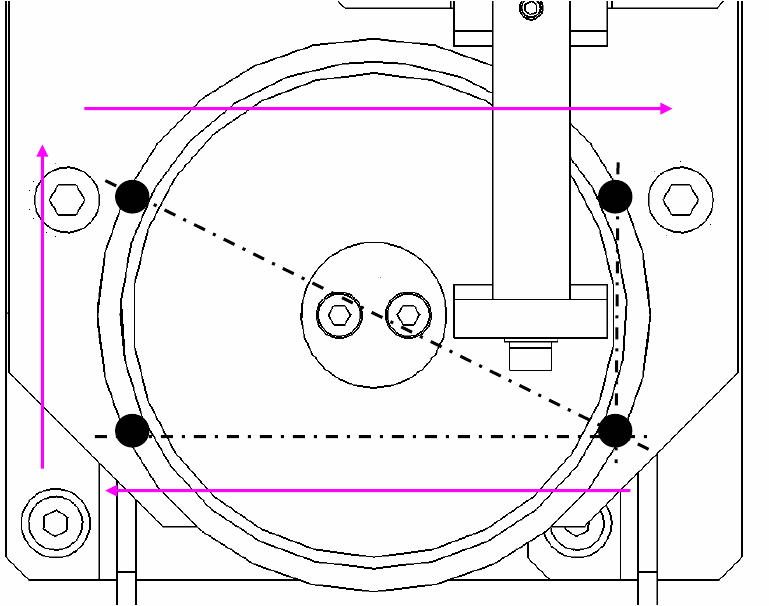

请在「手动控制」的「助焊剂涂覆单元控制」里，使用 HMS 对空腔周边的 4 处（图中●标记位置）
的高度，以①为基准自动测量 3 个位置（②、③、④），确认①→②、①→③、①→④的 3 个方向
均在±100μm 以内。
如果高度不在±100μm 以内，请重新确认安装状态。
（参见 13-23-7 手动控制）
①
②
③
④
第2部 功能详解编 第13章 选项组件
13-172
13-23-4 旋转型焊锡转印装置的安装位置

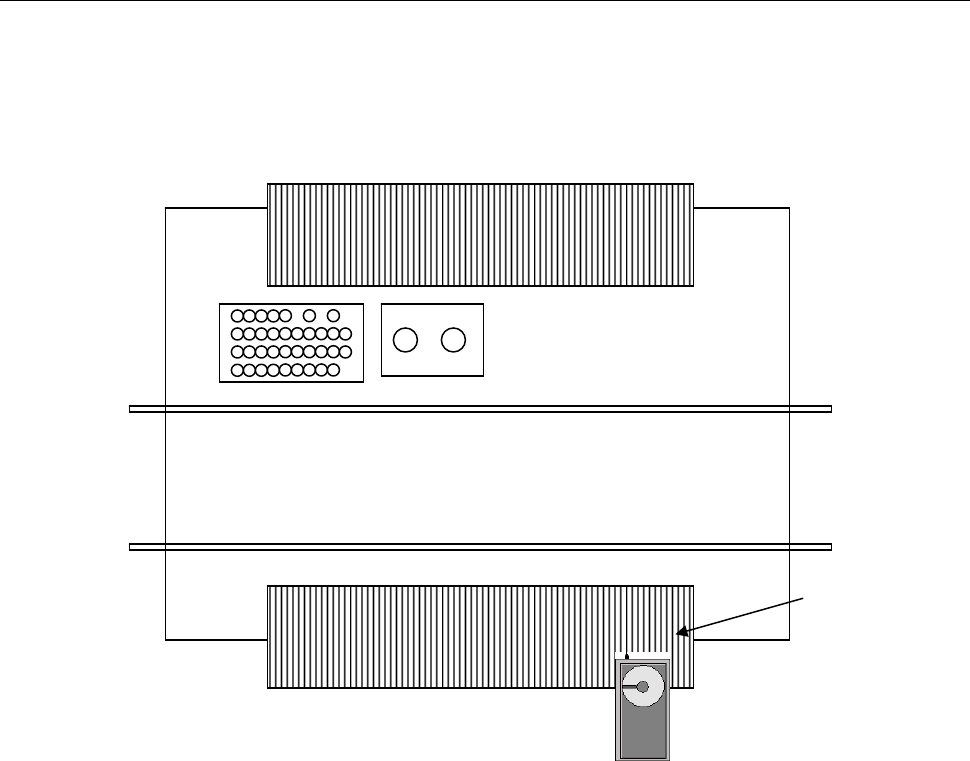

KE-3010/KE-3020V/KE-3020VR，旋转型焊锡转印装置可设置在「前侧台架」。
在不间断生产中，由于前侧台架的准备工作需要进行更换，否则不能使用旋转型焊锡转印装置，
因此无法使用旋转型焊锡转印装置进行不间断生产。
旋转型焊锡转印装
置
第2部 功能详解编 第13章 选项组件
13-173
13-23-5 可移动范围

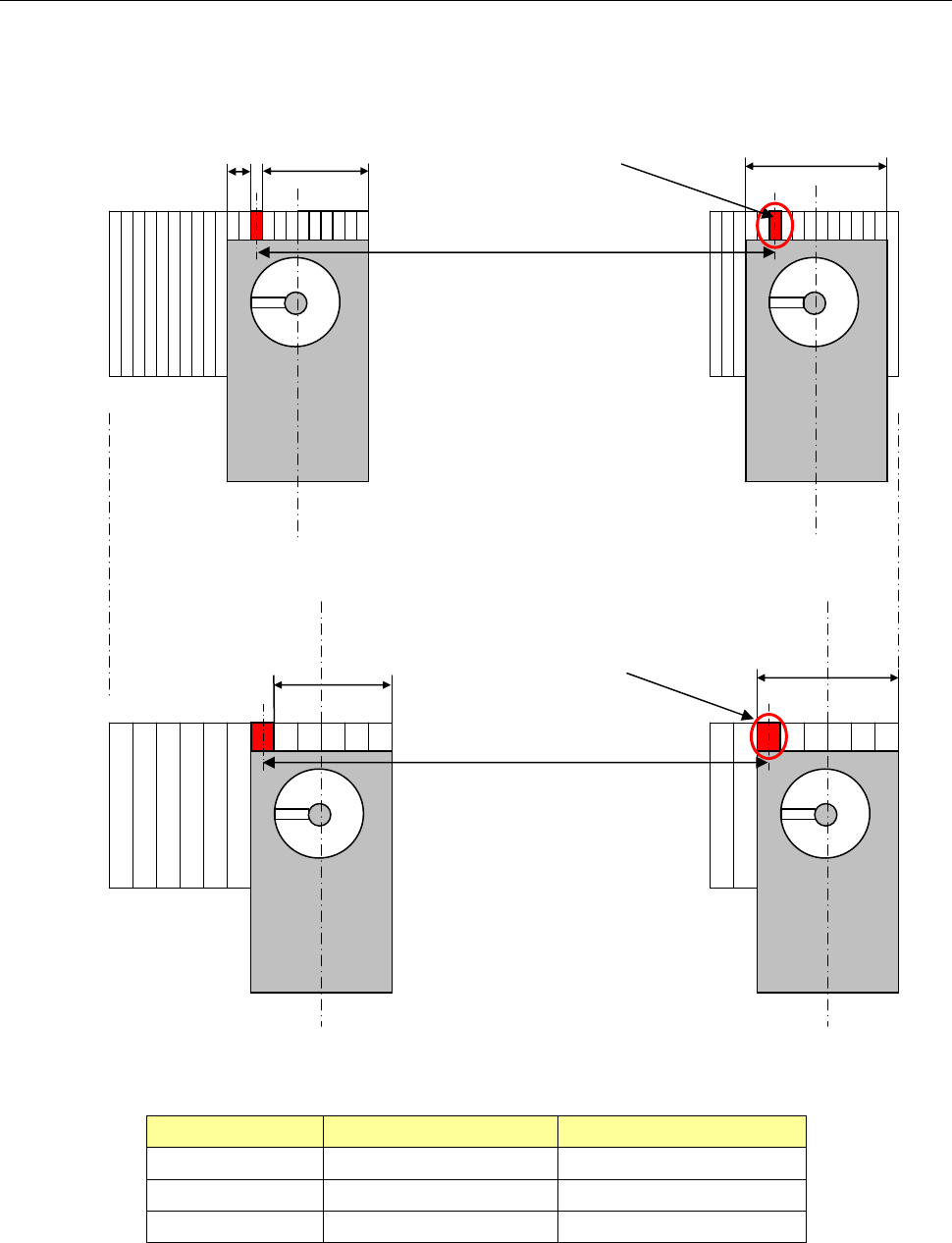

机械台架与电动台架各自的可安装位置、必要的安装台架孔数、安装的基准位置不同。
＜机械台架时＞
＜电动台架时＞
项目 机械台架 电动台架
可安装的位置 台架孔号：F13～F70 台架孔号：F7～F35
占有孔数
12 6
安装基准位置 第 3 个槽 第 1 个槽
9 槽 2 槽
F13 ～ F70
安装基准位置
12 槽
5 槽
F7 ～ F35
安装基准位置 6 槽
