第2部 功能详解编 第13章 选项组件
13-177
13-23-6-3 旋转型焊锡转印装置安装位置

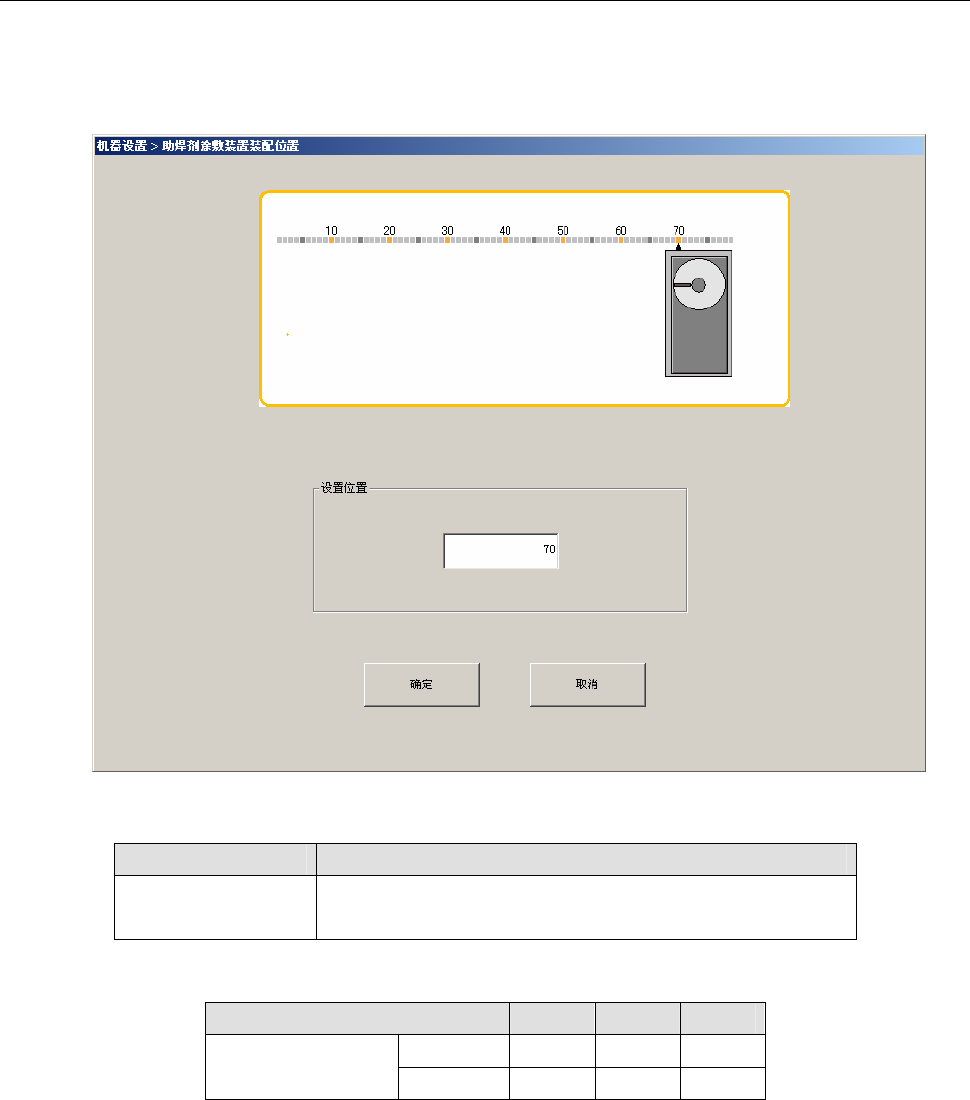

在机器设置的[设置各组]－[助焊剂涂覆装置装配位置]里，按下[位置设置]按钮，在启动的 [助焊剂
涂覆装置装配位置]对话框中，设定旋转型焊锡转印装置的单元安装位置。
如果已设定了前侧 IC 回收带，设定位置的输入范围为除去前侧 IC 回收带的占有孔的孔号。
＜设定内容＞
项目 内容
设置位置 设定旋转型焊锡转印装置的装配孔号。
安装孔号，按机械台架/电动台架分别保存数据。
＜输入范围及初始值＞
下限 上限 初始值
机械台架
13 70 70
设置位置
电动台架
7 35 35
第2部 功能详解编 第13章 选项组件
13-178
13-23-7 手动控制
手动控制，可用于确认焊锡盘的安装高度（水平度）及焊锡膜厚度，控制焊锡盘的旋转。

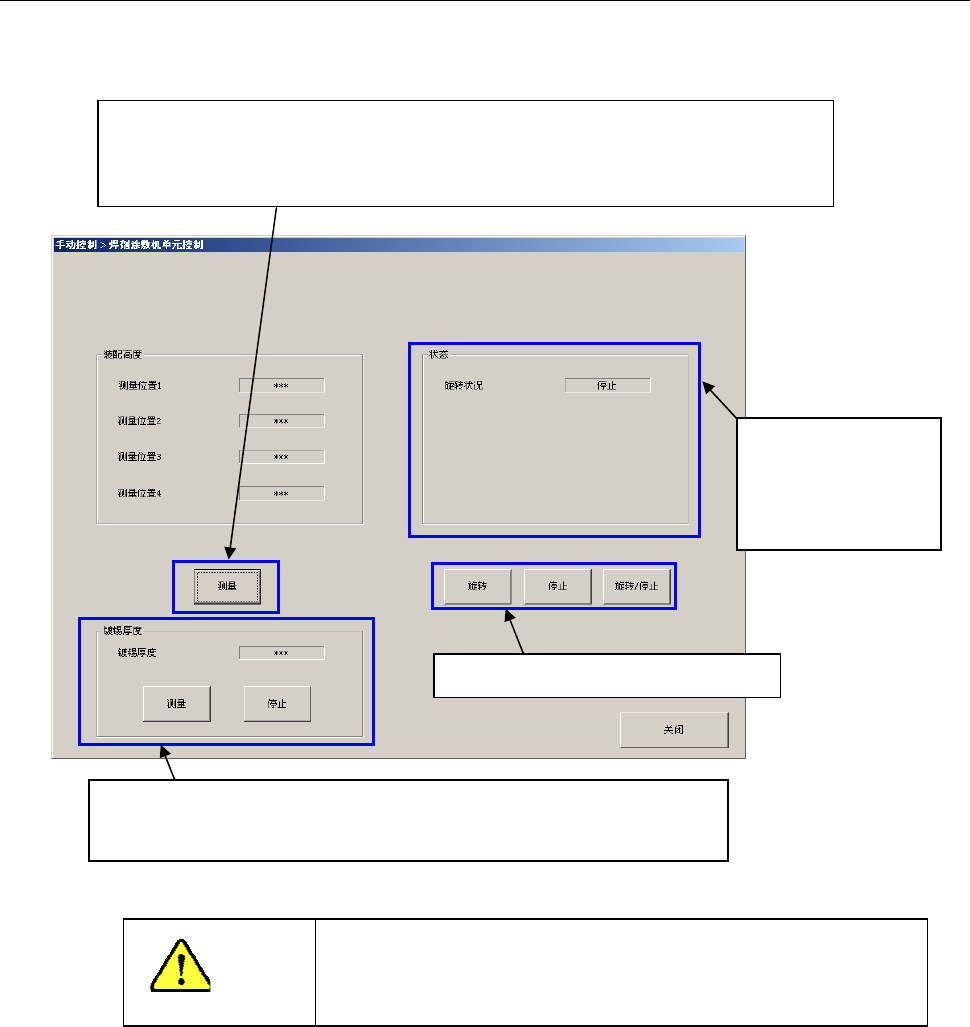

在手动控制中选择「控制」－「其他」－「助焊剂涂敷装置单元控制」，显示以下对话框。
选择「测量」，轴即移动。
选择「测量」前，请确认没有人在进行装置内部的作业。
警告
进行焊锡托盘的旋转动作。
选择「测量」，使用 HMS 测量托盘的高度 4 个点。
测量结果显示在“装配高度”的各测量位置中。
如果测量值出现 0.1mm 以上的差，请重新确认安装状态。
显示焊锡托盘旋转
状况。
显示使用 HMS 实时测量的焊锡膜厚值。
按下停止按钮，则停止焊锡膜厚的测量。
第2部 功能详解编 第13章 选项组件
13-179
13-23-8 操作选项

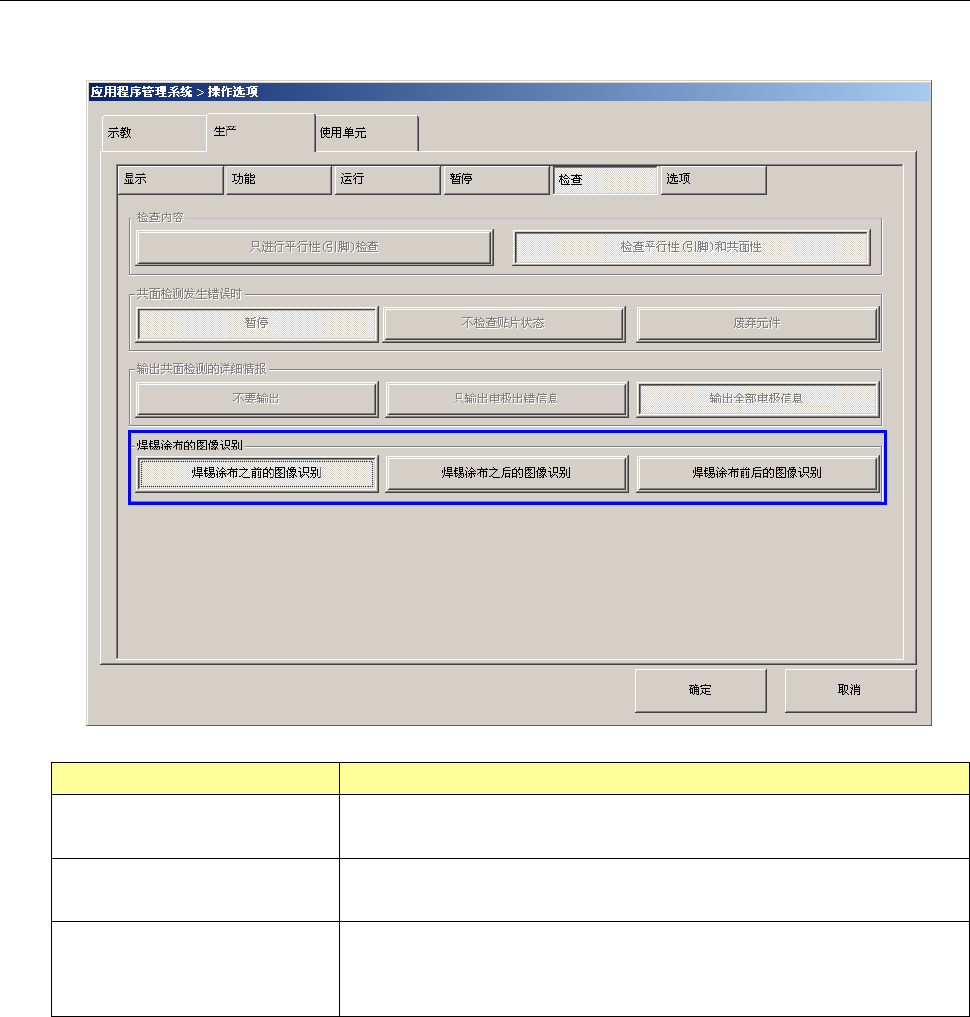

在操作选项的“生产（检查）”中，指定生产时的旋转型焊锡转印装置各项动作的时机。
项目 内容
焊锡涂布之前的图像识别 仅在焊锡转印前进行图像识别。
不进行焊锡转印的检查。
焊锡涂布之后的图像识别 仅在焊锡转印后进行图像识别。
使用元件数据的焊锡检查阈值，进行焊锡转印检查。
焊锡涂布前后的图像识别 在焊锡转印前后进行图像识别。
使用焊锡转印前的图像识别中取得的球亮度及焊锡转印后的图像识
别中取得的球亮度，进行焊锡转印的检查。
