第 2 部 功能详解编 第 14 章 程序补充 14-9 14-2 控制数据管理 选择 “ 文件 ” 菜单的 “ 控制数据管理 ” 。 注意 请务必按照 JUKI 修理工 程师的指示进行操作。 如果错误操作，可能会导致机器无法正常运行。 控制数据管理拥有将控制数据 (MS 参数、机器设置信息等文件 ) 保存到闪存、 USB 存储器、硬盘；或 从闪存、 USB 存储器、 硬盘复原控制数据的功能。 选择主画面 — 菜单 — 控制数据， 即可…
第 2 部 功能详解编 第 14 章 程序补充
14-8
单向引脚连接器
双向引脚连接器
Z
引脚连接器
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
引脚间距
外形尺寸 纵
引脚高度
引脚长度 纵
元件高度
外形尺寸 横
下边引脚向右侧移动半个引脚间距
第 2 部 功能详解编 第 14 章 程序补充
14-9
14-2 控制数据管理
选择“文件”菜单的“控制数据管理”。
注意
请务必按照 JUKI 修理工程师的指示进行操作。
如果错误操作，可能会导致机器无法正常运行。
控制数据管理拥有将控制数据 (MS 参数、机器设置信息等文件)保存到闪存、USB 存储器、硬盘；或
从闪存、
USB 存储器、硬盘复原控制数据的功能。选择主画面—菜单—控制数据，即可显示如下画面。
从上图的控制数据文件存储向导中选择作业内容。选择保存路径，按 按钮。
表中的作业内容如下。
No.
按钮 作业
1 HD ===> Flash
将控制数据保存到主机的闪存中。
2 HD ===> HD or USB
将控制数据文件保存到 USB 存储器或硬盘上所
指定的文件夹中。
3
Flash ===> HD (只限于修理工程师)*
从主机的闪存中复原控制数据。
4
HD or USB ===> HD (只限于修理工程师)*
从 USB 存储器或硬盘上所指定的文件夹中复原控
制数据文件。
补充： 在将控制数据文件保存到 USB 存储器或硬盘中时，需先压缩后再保存。
从 USB 存储器或硬盘中复原时，以通过上述操作进行压缩后保存的文件作为对象。
注* ： 当用户级别在修理工程师以上时，才可执行 3.和 4。
第 2 部 功能详解编 第 14 章 程序补充
14-10
14-2-1 将控制数据保存到闪存的处理

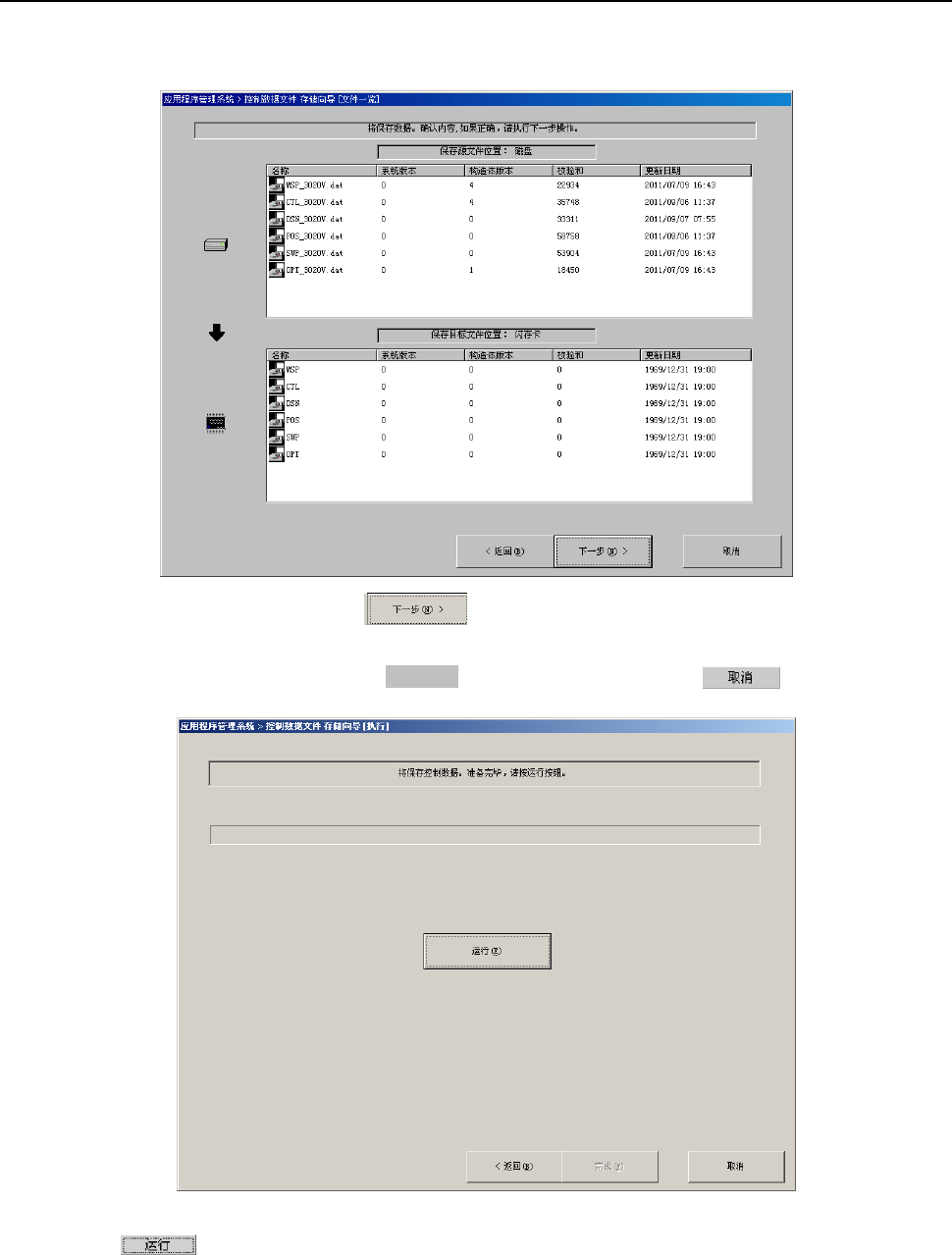

选择1.“HD ===> Flash” （把控制数据保存到主机闪存上）后，显示如下的画面。
确认要保存的内容后，请按下 按钮。
如果要变更操作内容等，请按下 按钮。要结束作业时请按 按钮。
按 按钮来保存控制数据。
＜返回（B）
