第 1 部 基本編 第 2 章 生产
2-2
2-2 概要
使用已制作的生产程序，检查贴片、进行生产。
制作完新程序后，在实际生产前需要进行试生产，确认贴片坐标·吸取坐标等，并对新建的程序进
行最后检查。
2-2-1 生产模式
生产中有以下 4 种生产模式。
No.
生产模式 内容
１ 基板生产 指定生产数量，实际生产基板的模式。
２ 试打
试生产模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
※
1
3
空打
不使用元件而确认吸取贴片动作的模式。
可选择吸取位置跟踪和贴片位置跟踪。
※
1
4 FCS
贴片偏差综合校准系统（选项）
※ 1：参见第 4 章“4-5-4-7 跟踪”的贴片位置跟踪与吸取位置跟踪。
可在基板的生产、试打、空打模式中设置具体的生产条件、试打条件及空打条件。
第 1 部 基本編 第 2 章 生产
2-3

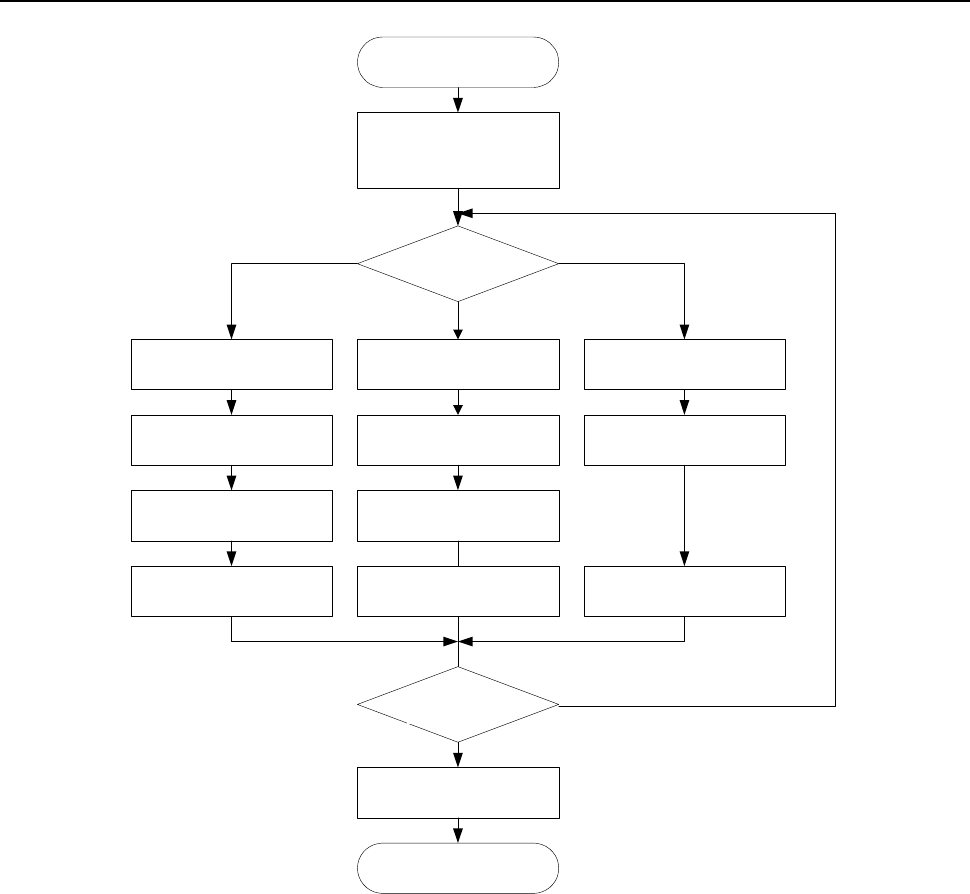

2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定 実行モード指定
START
选择生产条件
并起动
设置试打条件 设置生产条件 设置空打条件
指定运行模式 指定运行模式
试打
空打
设置元件数 设置元件数
试打 基板生产 空打
结束？
结束
END
N
Y
指定运行模式
生产条件？
生产基板
第 1 部 基本編 第 2 章 生产
2-4
2-2-3 生产主菜单的构成
主菜单 下拉式菜单 内容
１ 打开
读入生产程序文件。
参见程序编辑的“2-6-1 打开”
２ 保存 覆盖保存编辑过的生产程序。
参见程序编辑的“2-6-2 保存”。
３ 另存为
改变程序的文件名后另存为。
参见程序编辑的“2-6-3 另存为”
４ 保存生产管理信息
将生产程序的生产管理信息以文本格式输出
(*.csv)。
５ 删除继续生产文件 删除含有继续生产文件的
生产程序的继续生产文件。
6 取得设备信息 取得设备信息，保存文件。
１ 文件
7
退出 结束生产。
１ 生产条件 显示生产启动画面。
显示在基板生产条件、试打条件、空打条件、
操作选项中设置的内容。
并设置共同项目、基板生产运行时、试打运
行时、空打运行时的条件。
２ 生产状态(设备)
显示生产开始时的画面。
显示生产运行中的设备状态。
3
生产状态（动作）
显示生产开始时的画面。
显示生产运行中的数据(步骤 No.等)。
4
生产状态（扩大） 显示生产开始时的画面。
显示生产中基板数量的扩大。
5
生产状态（真空） 显示生产开始时的画面。
显示生产中各个吸嘴 Head 的真空值。
6
生产状态（图像） 显示生产开始时的画面。
显示生产中拍摄的标记识别画面、图像识别
画面。
7
生产管理信息（综合）
显示生产程序固定的储存数据。
8
生产管理信息（Head）
显示每个吸嘴 Head 储存的数据（吸取次数等）。
9
生产管理信息（供给） 显示供应装置每个吸取位置的数据（吸取次数等）。
10
生产管理信息（吸取率）
显示所有吸取装置的吸取位置的吸取率。
按最差顺序。
11
清除生产管理信息 清除生产管理信息。
2
窗口
12
电动式供料器确认 显示电动式供料器的状态
