第 1 部 基本編 第 2 章 生产
2-76
2-10 确认电动式供料器
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。
2-10-1 电动式供料器确认画面
(1) 电动式供料器确认菜单
在菜单栏中点击[窗口] 菜单，选择[确认电动台架]。
(2) 内容
第 1 部 基本編 第 2 章 生产
2-77
1) 图像查看
电动式供料器确认画面的上半部分，用图像显示当前生产程序中要利用的供料器的状态。
（注：指定跳过、或因生产条件在实际生产中不使用的供料器不显示。）

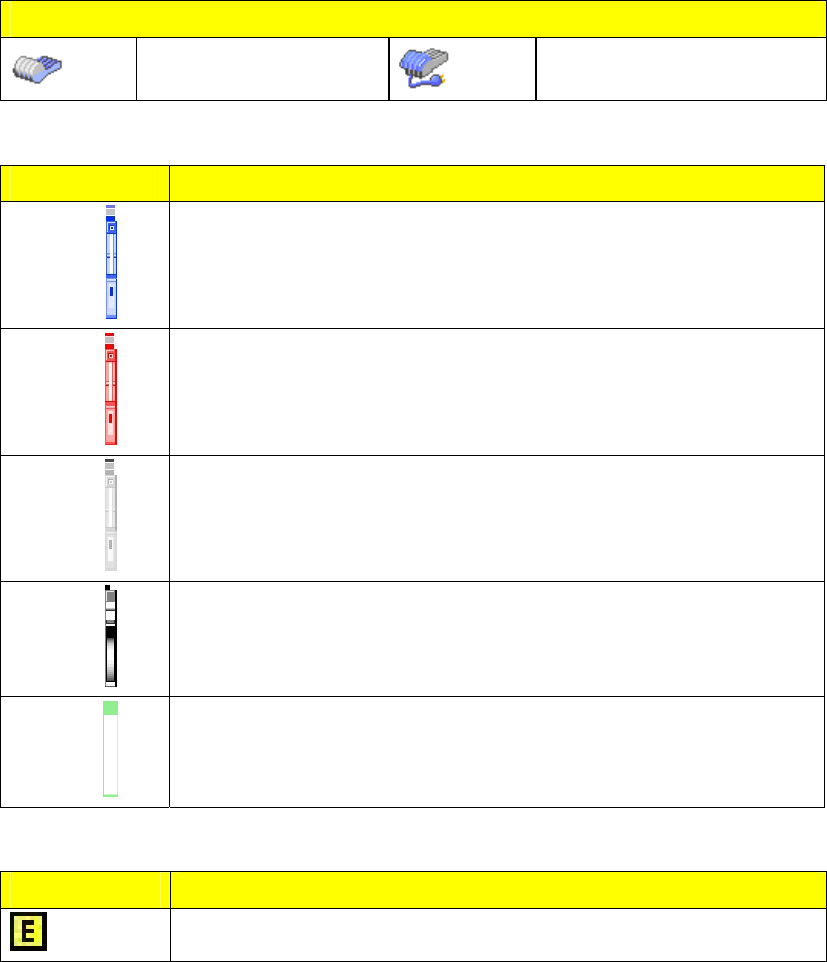

台架的类型表示为以下状态。
台架类型
机械台架
电动台架
电动式供料器的错配状況用供料器的颜色表示。
供料器颜色 说明
蓝色
元件、供料器类型、送料间距等全部正确的电动式供料器。
红色
发生了错误的电动式供料器。
需要重新考虑元件、供料器类型、送料间距等。
另外，台架与生产程序、设置、实际附带的台架不同时也以红色显示。
灰色
生产程序中已设置而尚未安装的供料器。
黑色
机械式供料器时，以黑色显示。
台架与生产程序不同时，作为错误以红色显示。
绿框
在列表显示中选择的供料器。
另外，单击图案选择时，在列表中相应供料器即被选择。
另外，当发生元件用尽状态通知时，在供料器上重叠图标显示。
图标 说明
：无元件
在发生元件用尽的供料器上重叠显示。
第 1 部 基本編 第 2 章 生产
2-78
2) 列表
电动式供料器确认画面的下半部分，用列表显示当前生产程序中要利用的供料器的状态。
（注：有跳过指定或因生产条件而不实际用于生产的供料器不作为显示对象。）
No.
项目 内容
1
编号 显示供料器的编号。
2 吸取位置
显示吸取位置。显示方式是“台架-孔编号:通道编号”。
通道编号如无显示必要则不显示。
3 元件名 显示生产程序中指定的元件名。
4 包装
显示生产程序中指定的供料器的包装。
5 供料器类型
显示生产程序中指定的供料器的类型。
属于电动式供料器时显示为 E xxxx，
属于机械式供料器时为 M xxxx，
属于电动管状供料器时为 E管状 xxxx，
属于机械管状供料器时为 M管状 xxxx，
属于电动散件供料器时为 BF xxxx。
6 无元件标志
：发生元件用尽时显示。
7
电动式供料器错挂
检查结果图标
显示电动式供料器的错配检测状态。
：电动式供料器 OK
：电动式供料器，机械式供料器 NG
：电动式供料器 未安装
：机械式供料器
8 错误详细
发生电动式供料器错配时显示。
详细请参阅以下的错误详情表。
