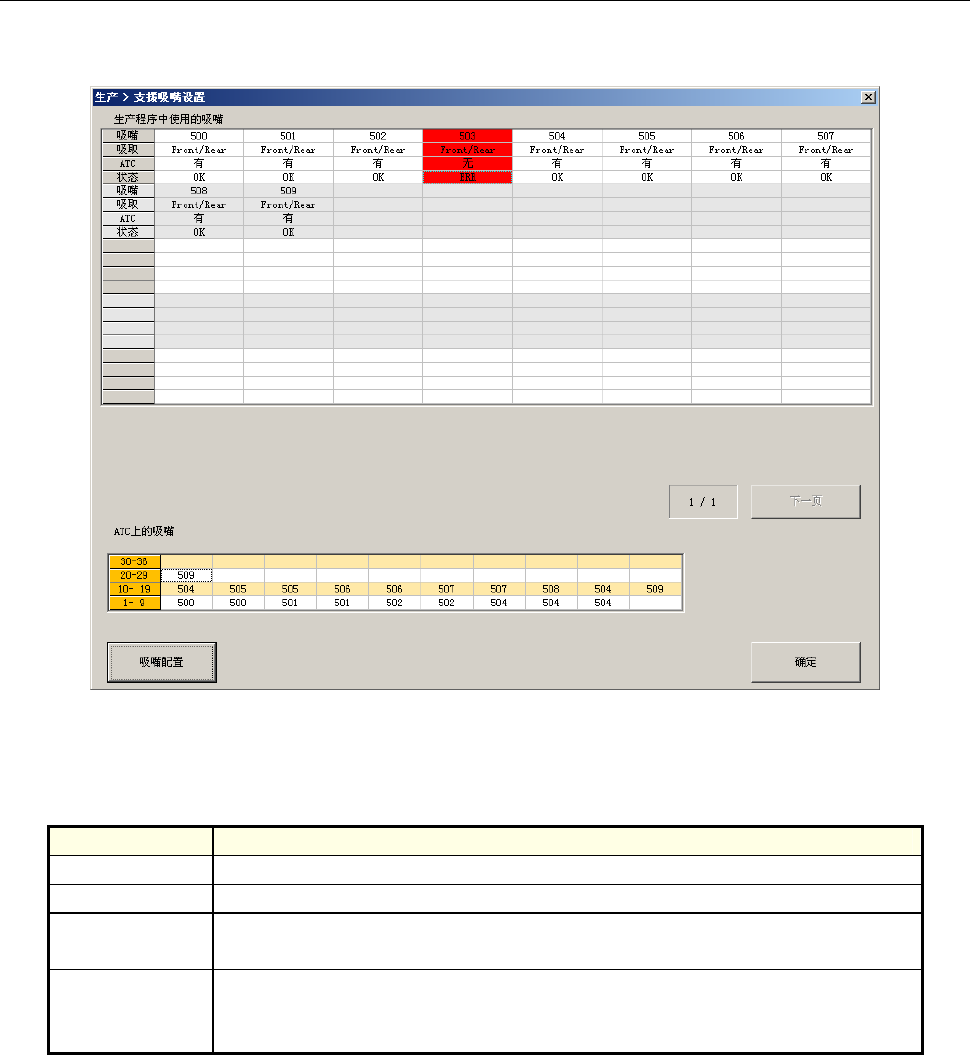

2-12-1-9 支援吸嘴设置
显示生产程序的吸嘴配置和实际 ATC 上的吸嘴配置。
有差异时用红色文字显示。
(1) 生产程序使用的吸嘴
显示生产程序中使用的吸嘴。
项目 内容
吸嘴 显示生产程序中使用的吸嘴号码。
吸取 进行吸取的供料器台架(前、后)。
ATC
显示是否已进行吸嘴分配。
未分配吸嘴的项目会用「红色」显示。
状态
显示生产程序中使用的吸嘴号码和 ATC 上的吸嘴号码的状态。
OK ：正常状态
ERR：有不一致的状态
(2) ATC 上的吸嘴
显示配置到 ATC 的各供料器台架的吸嘴。
(3) [吸嘴配置]按钮
可以进行 ATC 上的吸嘴配置。
与下一项的 ATC 吸嘴配置功能相同。
详见“第 8 章 机器设置 的 8-4-1 ATC 吸嘴配置”。
第 1 部 基本編 第 2 章 生产
2-126
2-12-1-10 ATC 吸嘴配置
可以进行 ATC 上的吸嘴配置。
详见“第 8 章 机器设置 的 8-4-1 ATC 吸嘴配置”。
2-12-1-11 生产程序检查
可以在开始生产前进行生产程序检查。
显示生产程序检查项目的检查结果。
详见“2-11-3 检查生产程序”。
第 1 部 基本編 第 2 章 生产
2-127
2-12-1-12 检查激光弄脏
可以显示各 Head 的激光弄脏检查结果。
(1) 图表
显示激光弄脏状态。
(2) 各吸嘴的弄脏
显示安装在 Head 上的吸嘴和其弄脏状态。
项目 内容
Head
显示 Head。
吸嘴 显示安装在 Head 上的吸嘴。
弄脏 有激光脏污时，显示其信息。
(3) “执行检查”按钮
按下按钮，进行激光弄脏检查。
在 KE-3020VR 上，按<LNC60 激光>、<FMLA 激光>按钮，可对激光进行切换显示。
详见「第 12 章 自诊断功能」的「12-3-3 激光脏污检查」。
