第 1 部 基本編 第 2 章 生产
2-128

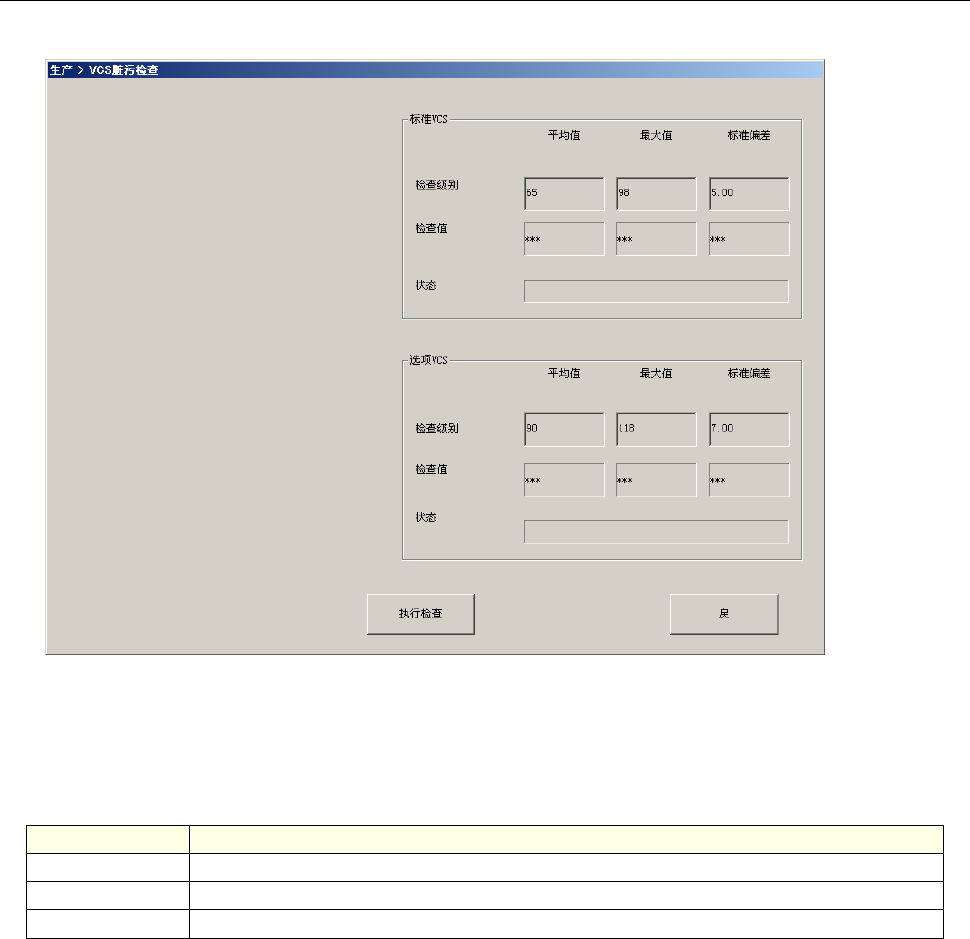

2-12-1-13 VCS 脏污检查
显示标准 VCS、选项 VCS 的脏污检查结果。
(1) VCS 脏污
显示各 VCS 的检查级别与检查值、显示判定的脏污（状态）。
项目 内容
检查级别 显示平均值、最大值、标准偏差的设定值。
检查值 显示检查执行时的平均值、最大值、标准偏差的检查值。
状态 VCS 如有脏污时，显示该状态。
(2) 执行检查按钮
按下按钮，进行 VCS 脏污检查。
请详见「第 12 章 机器设置」的「12-3-4 VCS 脏污检查」。
第 1 部 基本編 第 2 章 生产
2-129

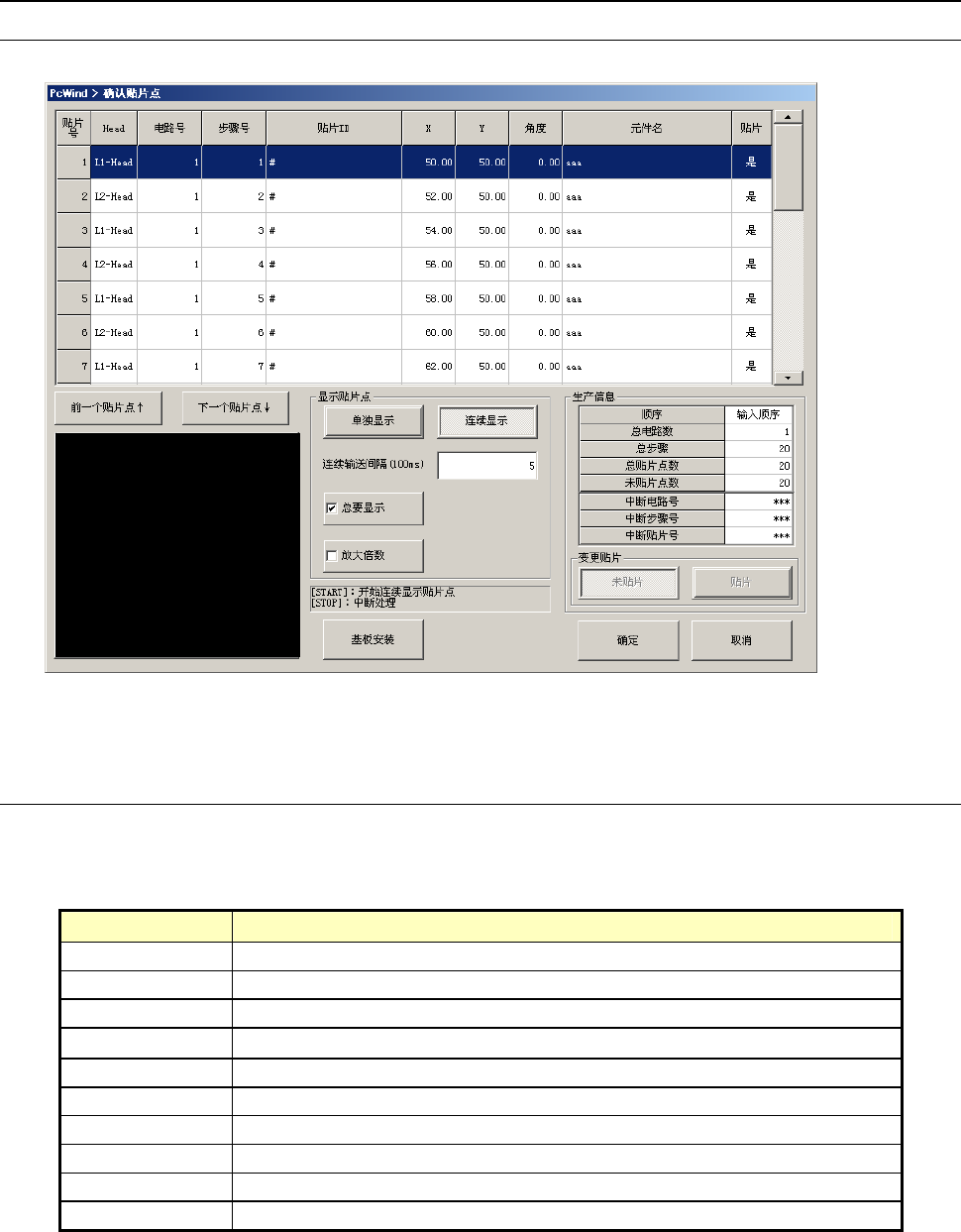

2-12-2 确认贴片点
2-12-2-1 概要
从生产的菜单中，选择[生产辅助]－[确认贴片点]，则显示确认贴片点画面。
在生产开始前显示各贴片点列表，可以检查元件是否已全部贴片，确定是否继续生产、进行贴片。
2-12-2-2 显示
(1) 贴片列表
按顺序显示贴片信息。
项目 内容
贴片号 显示贴装元件的贴片号。
Head
显示贴片使用的 Head 号码。
电路号 显示贴装元件的电路号。
步骤
显示贴装元件的步骤号。
贴片 ID 显示贴装的元件 ID。
X
显示元件贴装的 X 坐标。
Y
显示元件贴装的 Y 坐标。
角度 显示元件的贴装角度。
元件名 显示贴装的元件名。
贴片 设置是否执行贴片。
第 1 部 基本編 第 2 章 生产
2-130
(2) 贴片综合信息一览
显示贴片相关的综合信息。
项目 内容
顺序 显示贴片顺序是输入顺序还是优化顺序。
总电路数 显示配置在基板上的电路的总数。
总步骤数 显示电路上的贴片点数。
总贴片点数 显示基板上的贴片点的总数。
未贴片点数 显示基板上还未贴片的贴片点数。
中断电路号 显示中断的贴片点的电路号。
中断步骤 显示中断的贴片点的步骤号。
中断贴片号 显示中断的贴片点的贴片号。
(3) 设置贴片点的显示
对列表中显示的贴片进行叠加显示。
项目 内容
单独显示 按下<START>开关，则显示选择的贴片点。
连续显示
按下<START>开关，则从选择的贴片点开始按顺序显示。
如果按<STOP>开关则会中断。
连续输送间隔
（100ms）
输入连续跟踪中，移动到下一个贴片点之前的等待时间。
总要显示
固定显示选择的贴片点。
变更选择后，则显示变更的贴片点。
放大倍数 选择显示叠加画面时是否放大显示画面。
BOC 标记识别 显示贴片点前，进行必要的 BOC 标记识别。
基准领域标记识别 显示贴片点前，进行必要的基准领域标记识别。
(4) 贴片点的移动
选择在列表中显示的贴片。
项目 内容
[前一个贴片点]按钮 选择选择中的贴片的前一个贴片点。如果是第一个贴片，则不动作。
[下一个贴片点]按钮 选择选择中的贴片的下一个贴片点。如果是最后一个贴片，则不动作。
(5) 确认贴片点
对列表中选择的贴片点是否已贴片完毕进行设置。
项目 内容
无贴片 选择的贴片点未被贴片。在继续生产时贴片。
已贴片 选择的贴片点已被贴片。在继续生产时不贴片。
