第 1 部 基本編 第 2 章 生产 2-138 (2) 检查范围 在对象元件条件基础上 , 要进一步针对特定的元件编号进行检查时 , 加以勾选。 进行检查时，可以指定下列条件： 1) 开始元件号 要指定开始检查的元件数据的编号时，勾选此项。 勾选后，可在编辑框内变更开始元件号。 2) 结束元件号 要指定结束检查的元件数据的编号时，勾选此项。 勾选后，可在编辑框内变更结束元件号。 3) 只限贴片元件 限定为贴片数据中指定的元件数据时，加…
第 1 部 基本編 第 2 章 生产
2-137

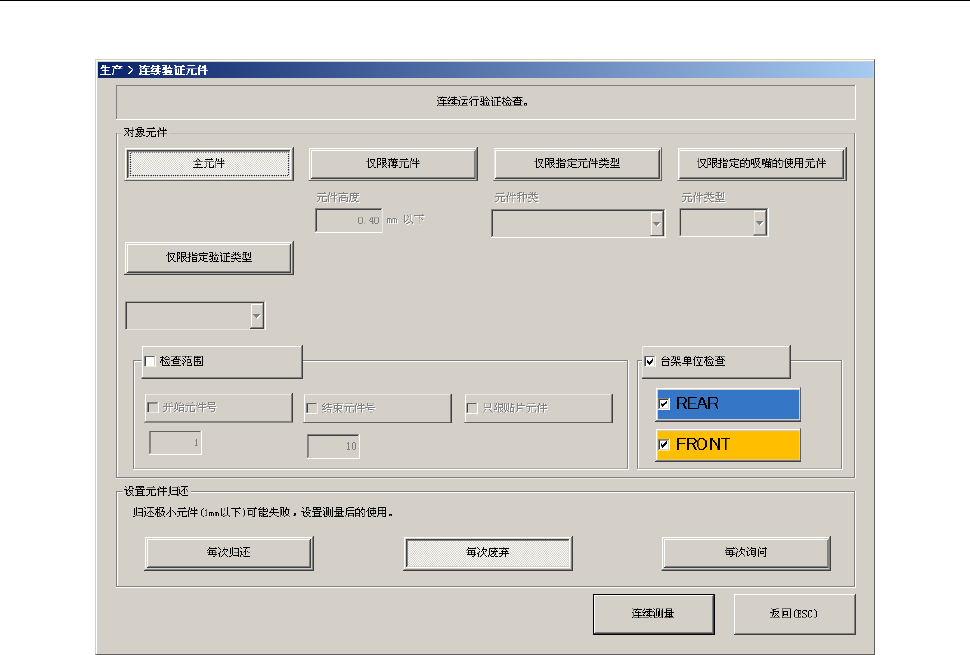

2-12-4-4 连续验证
(1) 对象元件
只检查元件数据中条件一致的元件时，进行此项设置。
1) 全元件
对所有的元件数据进行检查。
2) 仅限薄元件
仅对元件高度为编辑框中设定的高度值以下的元件进行检查。
3) 仅限指定元件类型
仅对指定的验证类型(电阻、电容、极性)元件进行检查。
4) 仅限指定的吸嘴的使用元件
仅对使用组合框中选择吸嘴的元件进行检查。
5) 仅限指定验证类型
仅对指定的验证类型(电阻、电容器、极性)的元件进行检查。
第 1 部 基本編 第 2 章 生产
2-138
(2) 检查范围
在对象元件条件基础上,要进一步针对特定的元件编号进行检查时,加以勾选。
进行检查时，可以指定下列条件：
1) 开始元件号
要指定开始检查的元件数据的编号时，勾选此项。
勾选后，可在编辑框内变更开始元件号。
2) 结束元件号
要指定结束检查的元件数据的编号时，勾选此项。
勾选后，可在编辑框内变更结束元件号。
3) 只限贴片元件
限定为贴片数据中指定的元件数据时，加以勾选。
(3) 台架单位检查
可按对象元件选择的条件，检查指定的供料器台架的元件。
(4) 设置元件归还
选择极小元件检查后如何处理。
1) 每次归还
把元件归还原来的位置。
2) 每次废弃
元件按“元件废弃”中的设置废弃。
3) 每次询问
每次检查结束后显示询问提示信息。
(5) [连续测量（连续检查）]按钮
开始连续检查。
(6) [返回]按钮
按下按钮，即返回到原画面。
注意
按下“连续测量”后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下“连续测量”前，请务必确认装置内部无人作业。
在按下“连续测量”前，请确认装置附近没有会受到人身伤害的人。
在按下“连续测量”前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
第 1 部 基本編 第 2 章 生产
2-139
2-12-4-5 中断
连续检查中会显示正在检查的元件内容，逐次显示执行中的进展状况和检查结果。
2-12-4-6 中断
要强制中断时，如按下<STOP>开关则显示以下信息。
要结束检查时，请选择[是]。
