(4)操作选项的 [无元件暂停时，SOT/通用图像元件方向检查]
如果勾选了操作选项的[无元件暂停后，重新运行时进行 SOT/通用图像元件方向检查]选项，则会对发
生无元件的 SOT 元件进行 SOT 方向检查、通用图像元件的通用图像元件方向检查，之后再开始重新
生产。
h如果在操作选项中同时勾选了[无元件暂停后，重新运行时测量元件高度]和[无元件暂停时，SOT/通用
图像元件方向检查]两项，则会先测量所有元件的高度，之后再进行 SOT 方向检查、通用图像元件方
向检查。
元件高度测量失败了的元件将不进行 SOT 方向检查、通用图像元件方向检查。
h勾选[无元件暂停后，SOT/通用图像元件方向检查]时，请取消[跟踪吸取后检查元件方向]的勾选。
勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]时，
如果勾选了[无元件暂停后，重新运行时验证元件]、或[无元件暂停后，SOT/通用图像元件方向检
查]，则首先测量全部对象元件的高度，然后再进行[验证]或[SOT 方向检查]或[通用图像元件方向
检查]。[元件的高度测量] 和[验证]或[SOT 方向检查] 或[通用图像元件方向检查]不会交替同时进
行。
元件高度测量失败了的元件将不进行
[验证]或[SOT 方向检查] 或[通用图像元件方向检查]。
2-15-2-4 无元件时的跟踪
在显示暂停画面的状态下，按下功能栏的［跟踪］按钮，可进入吸取位置的跟踪模式。
可对供应重试超限或发生无元件的元件的所有带式供料器、管式供料器、散装供料器进行吸取位置跟
踪。但是，被设置为不使用的供料器的不含在对象内。
L
第 1 部 基本編 第 2 章 生产
2-186
2-15-3 标记识别错误
2-15-3-1 发生时的概要

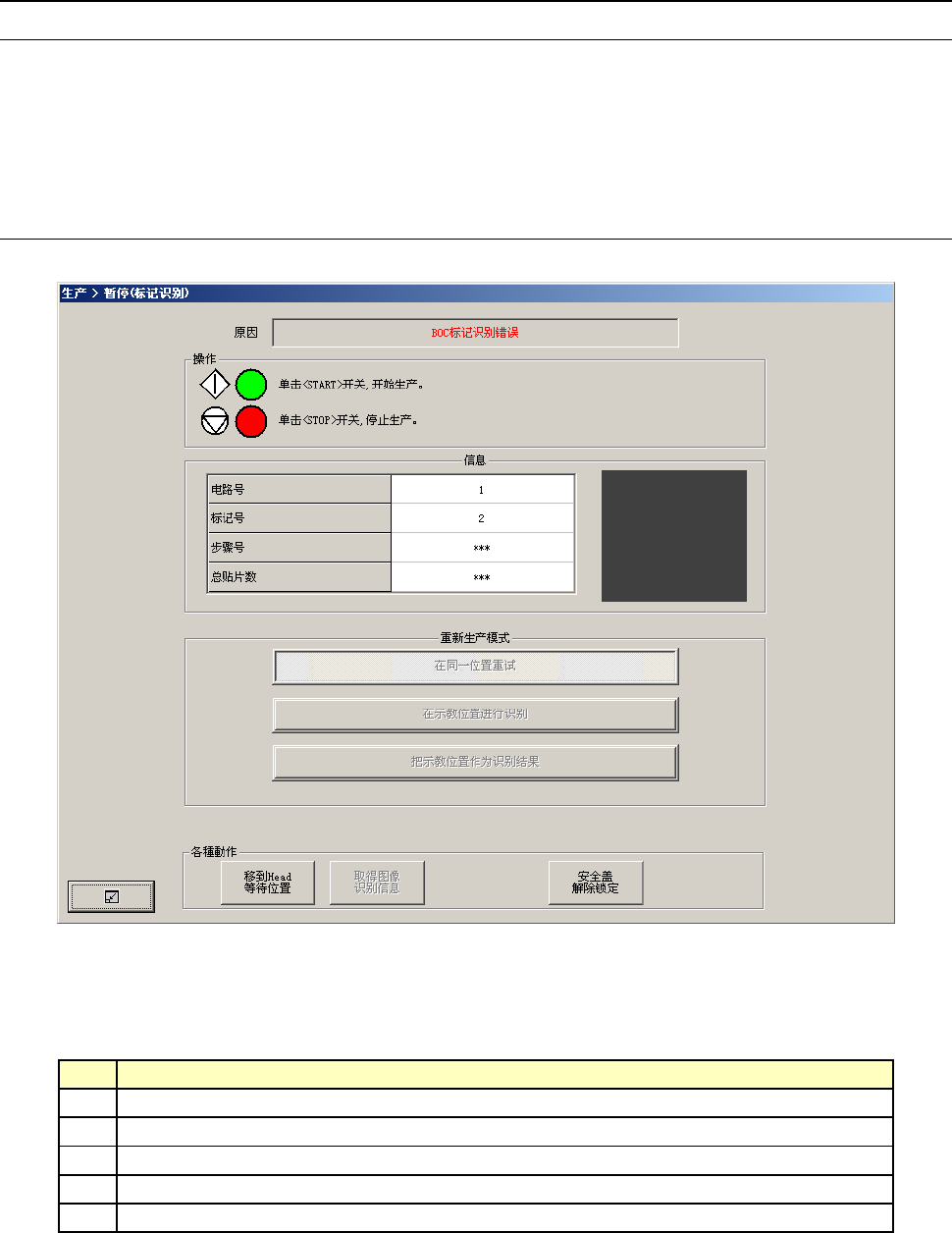

如果在 BOC 标记、基准领域标记的识别中发生识别错误，则会暂停生产并显示以下图像。
h按下<START>开关：重新开始生产动作。请参见后面的小项“2-15-3-3 重新开始方法”。
h按下<STOP>开关 ：暂停其他站台，显示中断的询问提示对话框，转换到生产中断动作。
2-15-3-2 显示
(1)原因
显示错误的原因。
No.
原因
1
BOC 标记识别错误
2
台架标记识别错误
3
基准领域标记识别错误
4
夹具元件识别错误
5
基板代码识别错误
第 1 部 基本編 第 2 章 生产
2-187
(2)生产信息
显示发生错误时的生产信息。
项目 内容
电路号 显示发生错误标记的电路号
标记号 显示发生错误标记的标记号
步骤号 显示发生错误标记的步骤号
总贴片数 显示贴片的总数
(3)重新生产
选择重新开始生产时的再次识别标记的方法。
项目 内容
在同一位置重试 不变更标记位置进行标记的再次识别。
在示教位置进行识别
通过示教设定坐标，在该坐标再次进行标记识别。
执行功能栏的示教就可以选择。
把示教位置作为识别结果
把通过示教设定的坐标，作为标记识别的坐标使用。
执行功能栏的示教就可以选择。
(4)各种动作
显示有关暂停的各种信息，进行设置。
项目 内容
移到 Head 等待位置 将 Head 退避到等待位置。
取得图像识别信息 将 VRAM 的图像保存到文件。
解除安全盖锁定 Head 未吸取元件时，解除保护安全盖锁。
2-15-3-3 选择重新生产
因台架标记识别错误以外的标记识别错误而暂停后，只能选择［再识别］。
按功能栏的[示教]按钮执行示教时，可选择重新生产项目中的其他项目。
执行了一次示教，在重新生产项目为可选状态下进行再次示教，按[取消]按钮返回时，返回到重新生
产项目只可选[再识别]的状态。
此处的示教，仅对该基板有效。如果同一标记识别错误在其他的基板上也同样出现，则应该结束生
产，通过编辑生产程序，对标记坐标以及识别的示教进行修改。
注意
上述选择仅对当前已经定心的基板有效。
从下次基板开始，生产程序的值为有效。
若因批量变更等更改了标记条件，请重新编辑生产程序。
