2-15-7 发生保护元件识别异常

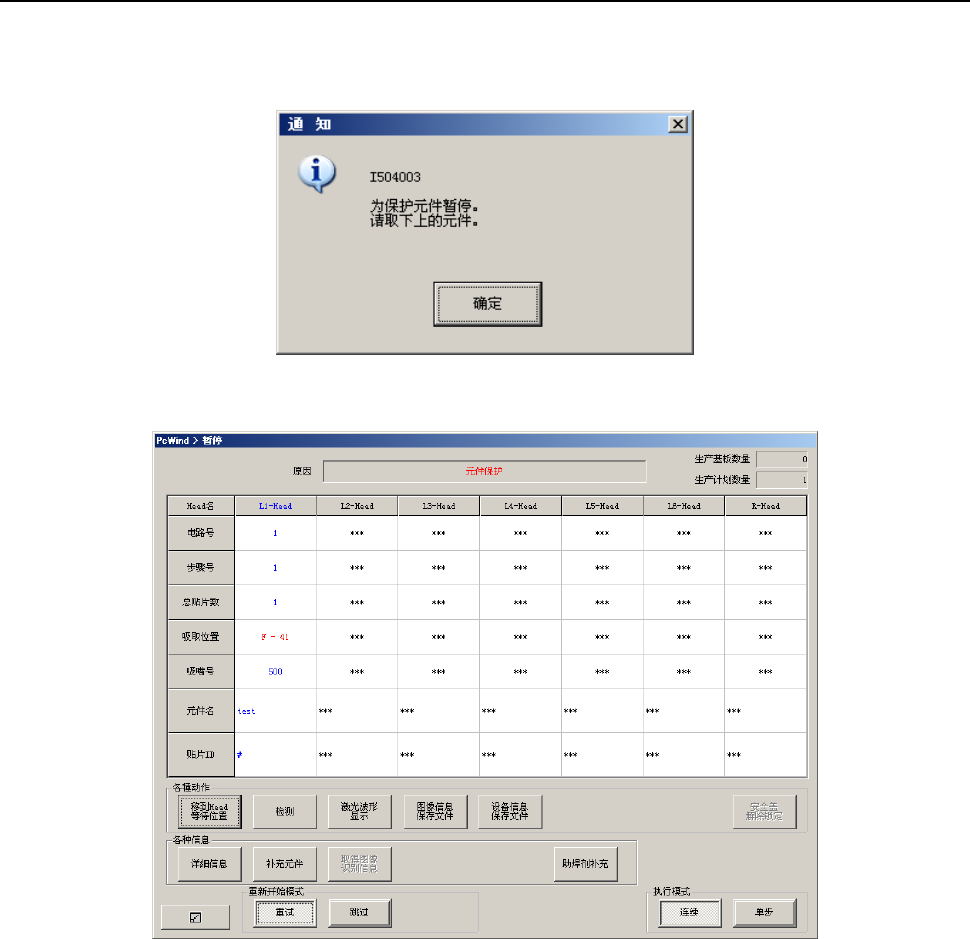

按照生产程序的[元件数据（包装）]，被设定为元件保护的元件出现识别异常时，Head 单元会移动
到元件保护位置后，显示通知画面，暂停生产。
用手取下吸嘴吸取的元件，点击[确定]，则会显示暂停画面。
按下<START>开关：在完成元件废弃动作后，重新开始生产。
按下<STOP>开关 ：转换到生产中断动作。
详细情况请参见「2-15-1 发生错误/暂停」中的项目。
第 1 部 基本編 第 2 章 生产
2-192
2-15-8 激光头弄脏
2-15-8-1 发生时的概要
勾选了操作选项的“生产／功能”选项卡的[检查激光传感器弄脏]选项时，在搬入基板时会检测激光传感

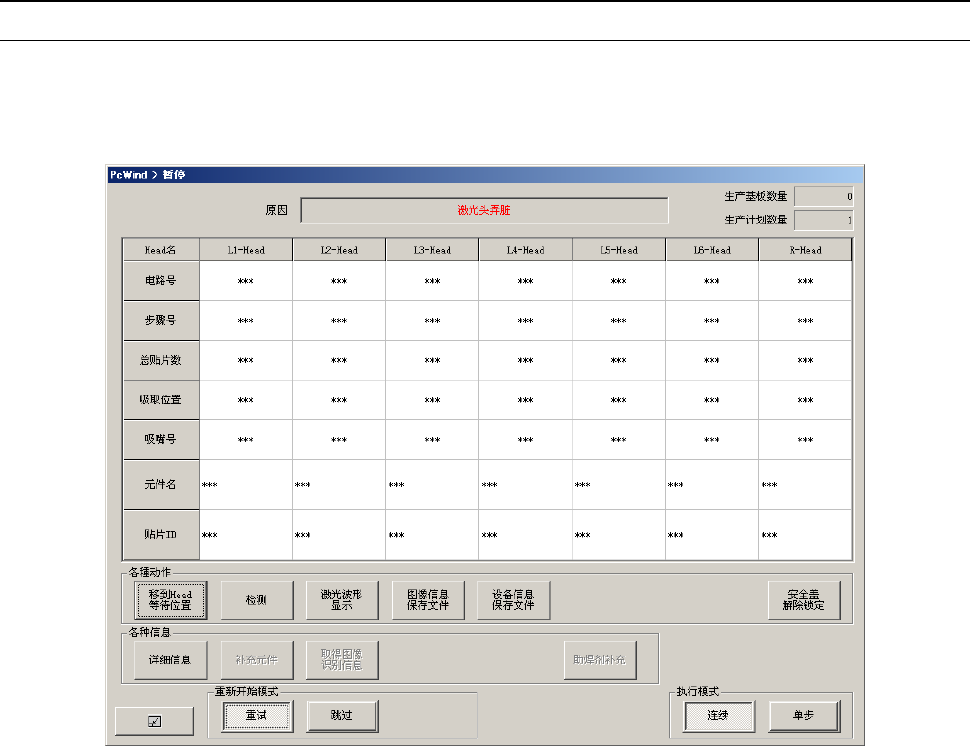

器弄脏。如果检测出激光头脏污时，则 Head 单元会移动到检测出激光脏污的位置后，暂停生产，显
示如下暂停画面。
按下<START>开关：重新开始生产动作。请参见后面的小项的“2-15-8-3 重新开始的方法”。
按下<STOP>开关 ：其他站点暂停，显示中断的询问信息，转换到生产中断动作。
详细情况请参见「2-15-1 发生错误/暂停」中的项目。
第 1 部 基本編 第 2 章 生产
2-193
2-15-8-2 激光波形显示
当暂停的原因为激光头弄脏错误、芯片站立错误、激光识别错误、异元件错误时，暂停画面上会显示
[激光波形]按钮。
发生错误暂停时，如 Head 吸嘴中也有同样错误时，也会显示按钮。

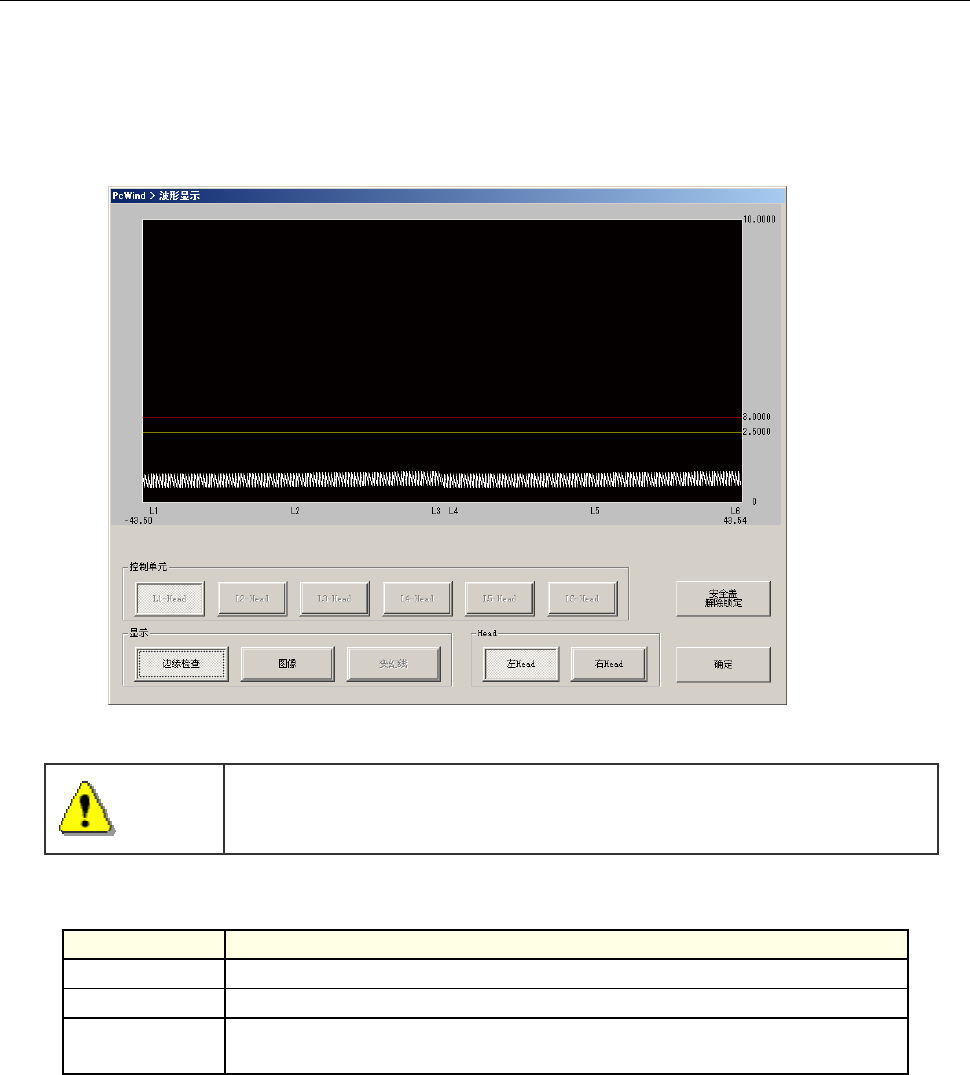

点击[激光波形]按钮，则会显示边缘检查结果的激光波形画面。
(1)显示
选择激光波形图像显示的内容。
项目 内容
边缘检查 显示边缘检查的结果。
图像 显示图像波形的结果。
变幻线
将元件的激光识别结果用变幻线显示。
只有在操作选项中设置了[生产中表示变幻线]时才有效。
（2）控制单元
选择显示变幻线的 Head(L1～L6)。
(3)Head
选择要在激光波形图像中显示的 Head。
KE-3010/3020V 不显示。
(4)[确定]按钮
关闭激光波形画面，返回之前的画面。
注意
点击“激光波形”按钮后，为了进行激光脏污检查，Head 会上下移动，
请务必注意安全。
