第 1 部 基本編 第 1 章 装置概要 1-15 ●电动式供料器用统一更换台车的各部 分名称 把统一更换台车安装到贴片机上，把 IF 电缆①插到主机上。 带子卷筒安装在卷筒架②上。 升高 E 台架③，用定位销④ 定位。 在准备位置上更换带子时，把准备连接 器⑤插到 ETF 一侧的连 接器上。 贴片机运行中，被切断的载带会滞留在 垃圾箱⑥内。 ①IF 电缆 ③E 供料器台架 ⑤准备连接器 ②卷筒架 ④定位销 ⑥垃圾箱 ⑥ ③ ⑤ ② ①…
第 1 部 基本編 第 1 章 装置概要
1-14

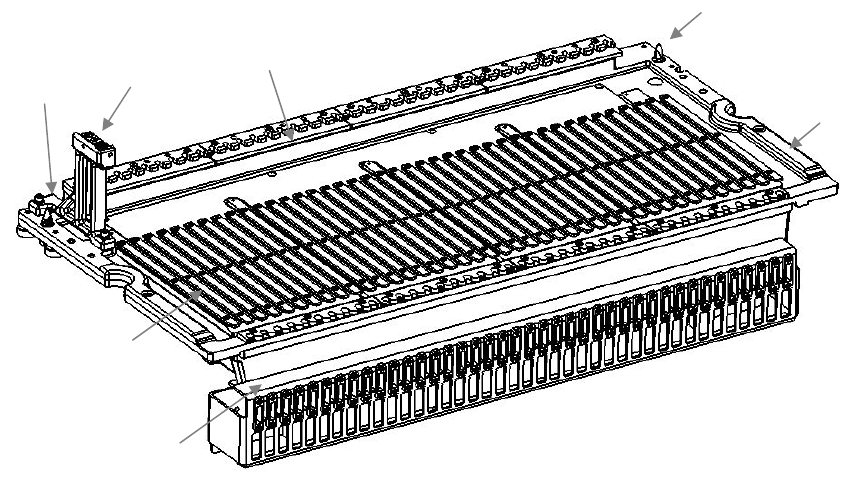

●电动式供料器用台架的各部分名称
把 ETF 沿着导轨①插进去，顶住固定块②，定位。
安装 ETF 的位置，请参见 ETF 位置标签③。
台架标记④，是用于校正台架的位置及姿势的标记。
① 导轨 ③ ETF 位置标签 ⑤ 定位销
② 固定块 ④ 供料器台架标记 ⑥ 台架基座
①
②
③
④
⑤
⑤
⑥
第 1 部 基本編 第 1 章 装置概要
1-15
●电动式供料器用统一更换台车的各部分名称
把统一更换台车安装到贴片机上，把 IF 电缆①插到主机上。
带子卷筒安装在卷筒架②上。
升高 E 台架③，用定位销④定位。
在准备位置上更换带子时，把准备连接器⑤插到 ETF 一侧的连接器上。
贴片机运行中，被切断的载带会滞留在垃圾箱⑥内。
①IF 电缆 ③E 供料器台架 ⑤准备连接器
②卷筒架 ④定位销 ⑥垃圾箱
⑥
③
⑤
②
①
④
第 1 部 基本編 第 1 章 装置概要
1-16

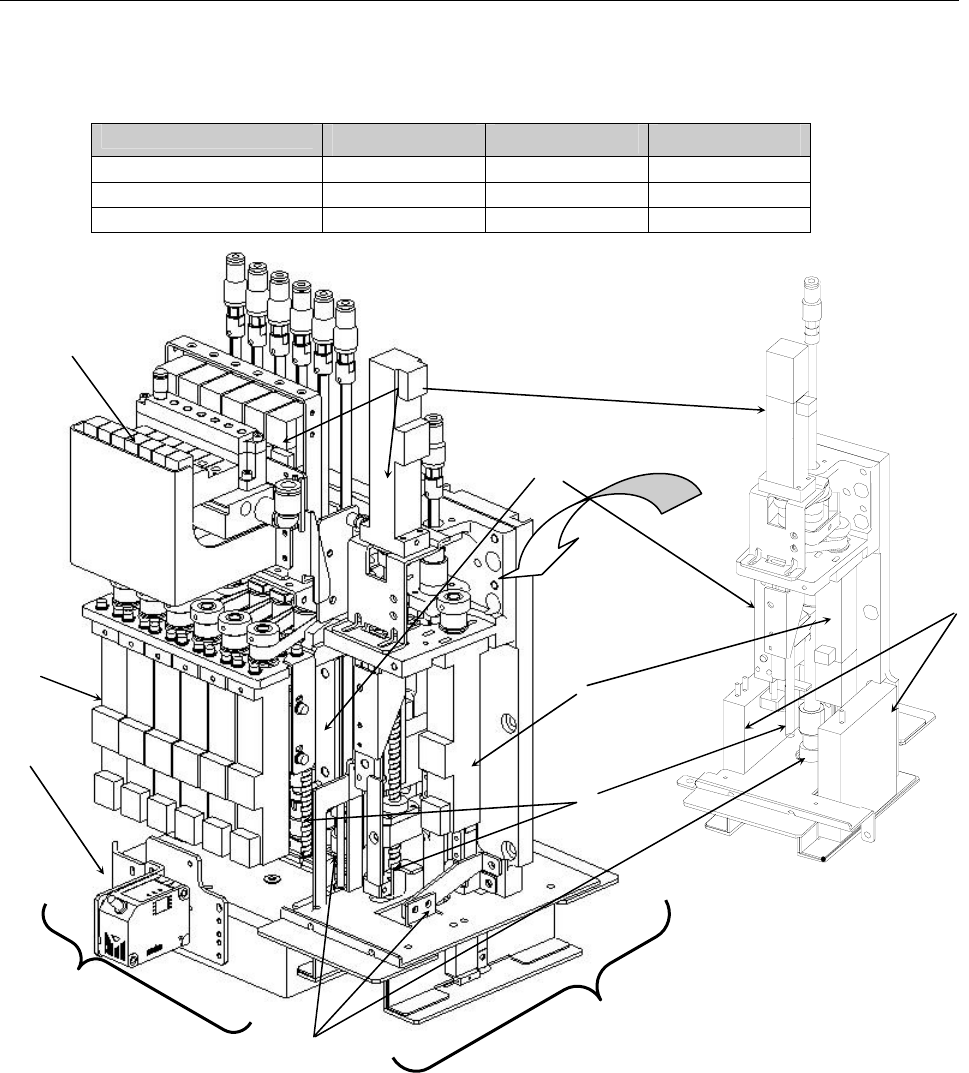

1-2-3 Head 单元的构成
Head 由检查元件位置偏移、角度偏移的激光传感器，以及可上下驱动、旋转动作的 Z 滑动轴构成。
本机的构成如下。
机型名及 Head 的关系列表如下
机型
KE-3010
KE-3020V
KE-3020VR
LNC60 Head ○ ○ ○
IC Head － ○ －
IC Head（FMLA） － － ○
①吸嘴外圈 ④Ｚ滑动轴 ⑦Head 上升汽缸
②LNC60 传感器 ⑤
θ
轴马达 ⑧过滤器箱
③Ｚ轴马达 ⑥滚珠丝杠 ⑨FMLA 传感器
R Head 单元图（FMLA Head）
（KE30200VR）
①④
②
③
⑤
⑦
③
⑥
⑧
左 Head 单元图
（LNC60 Head）
（KE-3010、3020V、3020VR）
右 Head 单元图
（IC Head）
（KE-3020V）
⑨
