第 1 部 基本編 第 3 章 维护 3-3 3-2 各部分的检查 1 ）在压力表上确认压力为 0.5MPa ± 0.05MPa 。 2 ） 若压力值不在上述范围内， 请检查工厂内是否有空气泄漏如果没有异常， 请按 “ 调整方法 ” 重新调整压力。 3) 若是排水管连接的瓶内存了水、 油，请倒干净。 1) 打开旋钮①。 2) 向下拉 “ 调节器旋钮② ” ，旋转旋钮，把使用的空气压力调整为 0.5MPa 。 检查项目 3-2-1 气压、…
第 1 部 基本編 第 3 章 维护
3-2
（2）清扫
清扫频率
清扫项目 处理确认方法
每天 每周 每月
每 2
个月
每 6
个月
X、Y 轴直动单元 除去灰尘、异物 ○
X 轴 CB 支撑 除去灰尘、异物 ○
传送带 除去灰尘、异物 ○
各传送传感器 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
激光校准传感器 清扫传感器窗的脏污 ○
HMS 清扫传感器窗的脏污
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 单元 除去灰尘、油污 ○
供料器台架、统一更换台 除去异物 ○
CVS(选购项) 除去灰尘、异物 ○
OCC(偏光滤光片) 除去灰尘、异物 ○
VCS 清扫上面的脏污 ○
共面性(选项) 清扫传感器窗的脏污 ○
负荷控制单元（选项） 除去灰尘、异物 ○
风扇马达过滤器 除去灰尘、异物 ○
1年＝6,600 小时
（3）加油
加油频率
加油项目 处理确认方法
每天 每周 每月
每 2
个月
每 6
个月
X、Y 轴直动单元导轨 6459 润滑油 N ○
X、Y 轴球螺栓 NSL 润滑油 ○
传送螺杆
(
轴)
6459 润滑油 N ○
传送导轴 6459 润滑油 N ○
驱动轴 6459 润滑油 N ○
基板挡块部分 6459 润滑油 N ○
滚珠丝杠(球螺栓)
(Head 部)
CG2 润滑油 ○
花键轴(Head 部) CG2 润滑油 ○
支撑台 6459 润滑油 N ○
统一更换台 6459 润滑油 N ○
吸嘴 油 清扫后
吸嘴外圈
活动
是否
平滑
6459 润滑油 N,油 ○
1年＝6,600 小时
危
险
1. 加油脂时，请使用附带的油脂类，除 JUKI 指定的产品外，请勿使用
其他的油脂类产品。
2. 请使用指定的润滑油进行恰当的注油。如果用错润滑油，会引起运行
故障。
3. NEW DEFLEX O：(6459 润滑油 N)：消防法规定为非危险物，
黄油(NSL 润滑油 N)：消防法规定为黄油(CG2 润滑油)：消防法规定为
非物。
第 1 部 基本編 第 3 章 维护
3-3

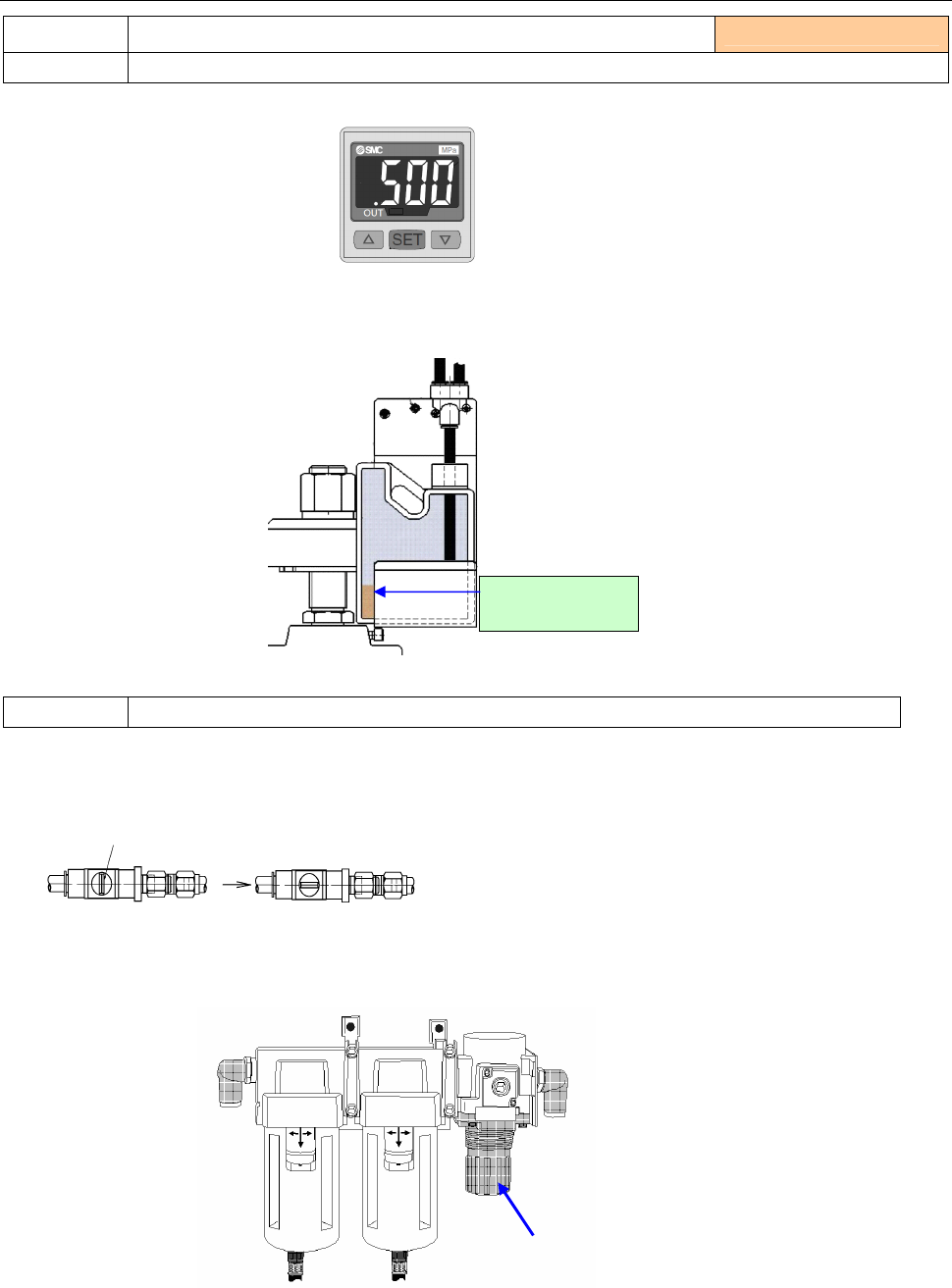

3-2 各部分的检查
1）在压力表上确认压力为 0.5MPa ± 0.05MPa。
2） 若压力值不在上述范围内，请检查工厂内是否有空气泄漏如果没有异常，请按“调整方法”重新调整压力。
3) 若是排水管连接的瓶内存了水、 油，请倒干净。
1) 打开旋钮①。
2) 向下拉“调节器旋钮②”，旋转旋钮，把使用的空气压力调整为 0.5MPa。
检查项目
3-2-1 气压、排水瓶
实施频度 ：每天
检查内容 确认初压，检查排水管
调整方法 调整初压
打开状态 关闭状态
①
瓶内存了水、
油，请倒干净。
②
第 1 部 基本編 第 3 章 维护
3-4

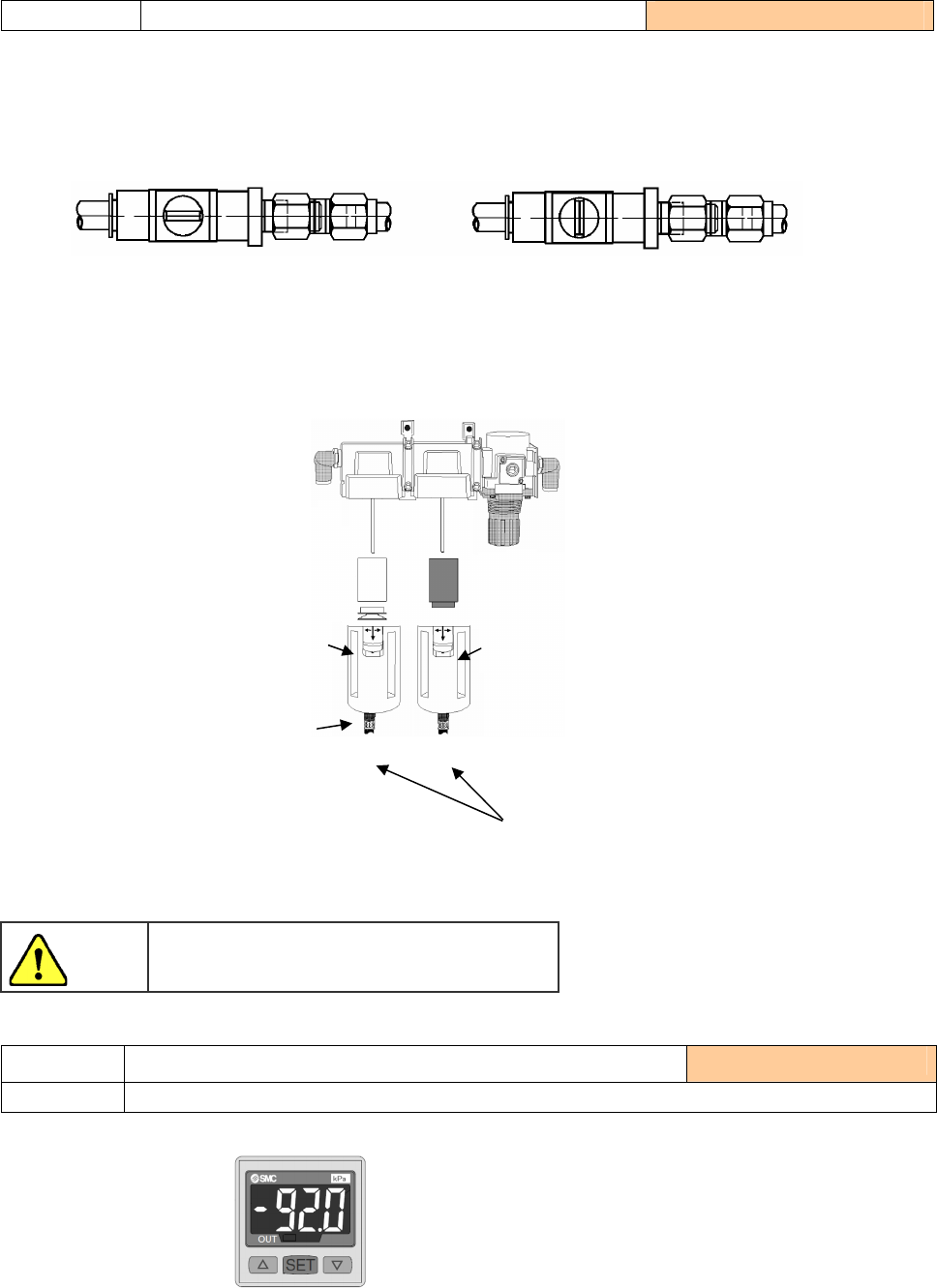

更换间隔：每2年更换1次。或压力下降约0.1MPa（1kgf／C㎡）时。
更换方法
1）请关闭指状阀的旋纽。
2）边降下滑动部分，边将主体向左右任意一侧旋转 45 度，然后抽出。
3）将固定过滤器零件B的树脂零件向左旋转，拆卸过滤器零件B。将过滤器零件A本身向左旋转后拆
下，拆卸过滤器零件A。
4）按拆卸时的逆向步骤重新安装好。
1） 在压力表上确认压力为 –87kPa 以上。
2) 负压表降低到-87kPa 时，需要更换消耗零件。
请按照「3-8-2 更换真空泵元件」进行消耗零件的检查、更换。
･
检查 更换 更换过滤器零件 更换标准 ： 2年
检查项目
3-2-2 真空泵压力
实施频度 ：每天
检查内容 确认真空压力
在开始作业前，请关闭指状阀的旋纽。
注
意
过滤器零件 A
PF901010000
过滤器零件 B
PF901006000
树脂零件
滑动部
打开状态
关闭状态
