第 1 部 基本編 第 3 章 维护 3-7 1) 请检查传送带有无明显的磨损、破损、松弛。 2) 有磨损、破损等时，请更换新的传送带。 1) 把安装在 A 部位长孔中的 “ 调整传送带松紧用的滑轮 ” 松开。 2 ）请从传送滑轮上拆下传送带，更换以下货号的传送带。 ＩＮ ・ ＯＵＴ 选项 基板尺寸 ＣＥＮＴＥ Ｒ 标准 传送延长 150 传送延长 250 L-wide M 401 13952 401 13953 401 14731 4…
第 1 部 基本編 第 3 章 维护
3-6

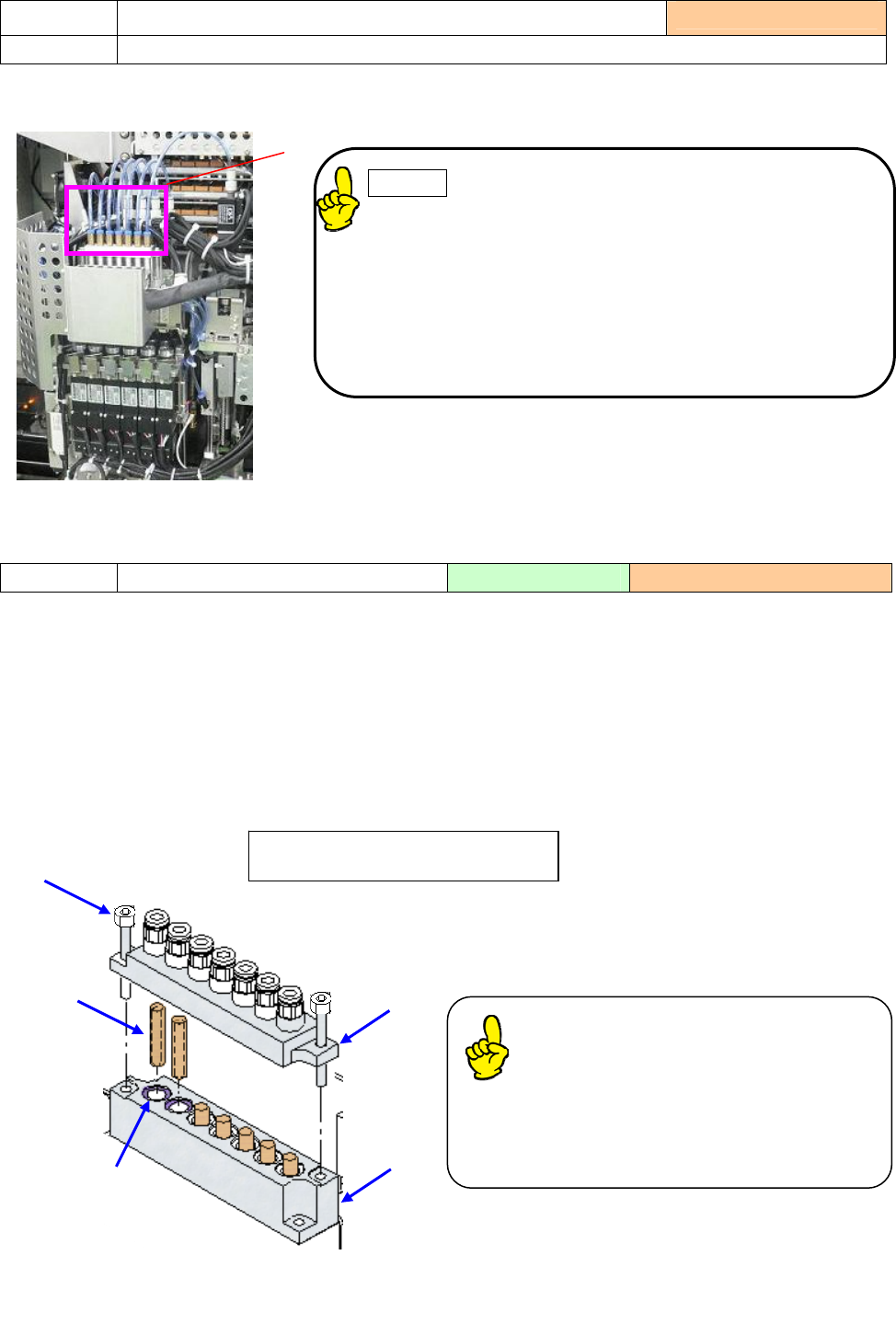

1) 请目检确认 Head 单元正面部过滤器箱内的「空气过滤器①」没有脏污。
2）请确认真空校准没有问题。
真空校准
“操作说明书 11-2-6 真空校准”
在主画面上选择「维护」→「机器自动校准」，再执行「设置组」
→「真空校准」。
执行结果若有问题，会显示提示，敦促更换。
3) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」（前后 4 处）拧松，取下「过滤器箱 U①」。
2) 检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4)
把「过滤器③」插入「过滤器箱 L④」，要插到底，用「固定螺丝②」固定好。
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5) 重新取得无吸嘴状态下的真空值。
检查项目
3-2-5 空气过滤器（LNC60 Head）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6个月
过滤器③ 货号：40046646
①
②
③
④
⑤
①
「操作说明书 8-4-2 无吸嘴状态下真空值」
从主画面实施「机器设置」→「无吸嘴状态
下的真空值」
无吸嘴状态下真空值
第 1 部 基本編 第 3 章 维护
3-7

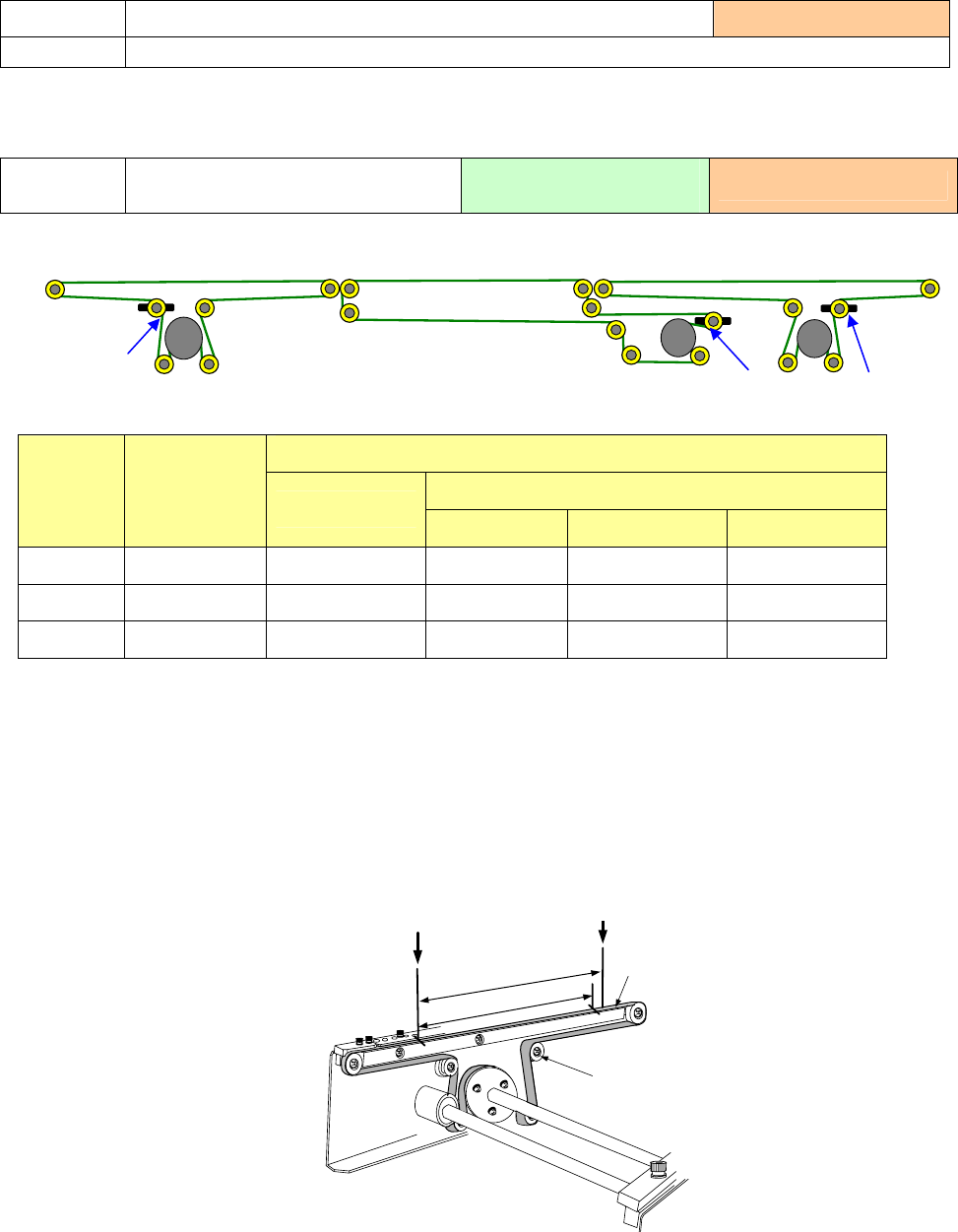

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
ＩＮ・ＯＵＴ
选项
基板尺寸
ＣＥＮＴＥ
Ｒ
标准
传送延长 150 传送延长 250 L-wide
M 40113952 40113953 40114731 40114732 -
L 40001070 40071333 40094541 40011065 40011058
XL 40097732 40097731 － － －
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”处，做2
处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到201mm
的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
A
B
200mm
201mm
搬送ベルト
检查项目
3-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1年
传送带
A
A
A
第 1 部 基本編 第 3 章 维护
3-8
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

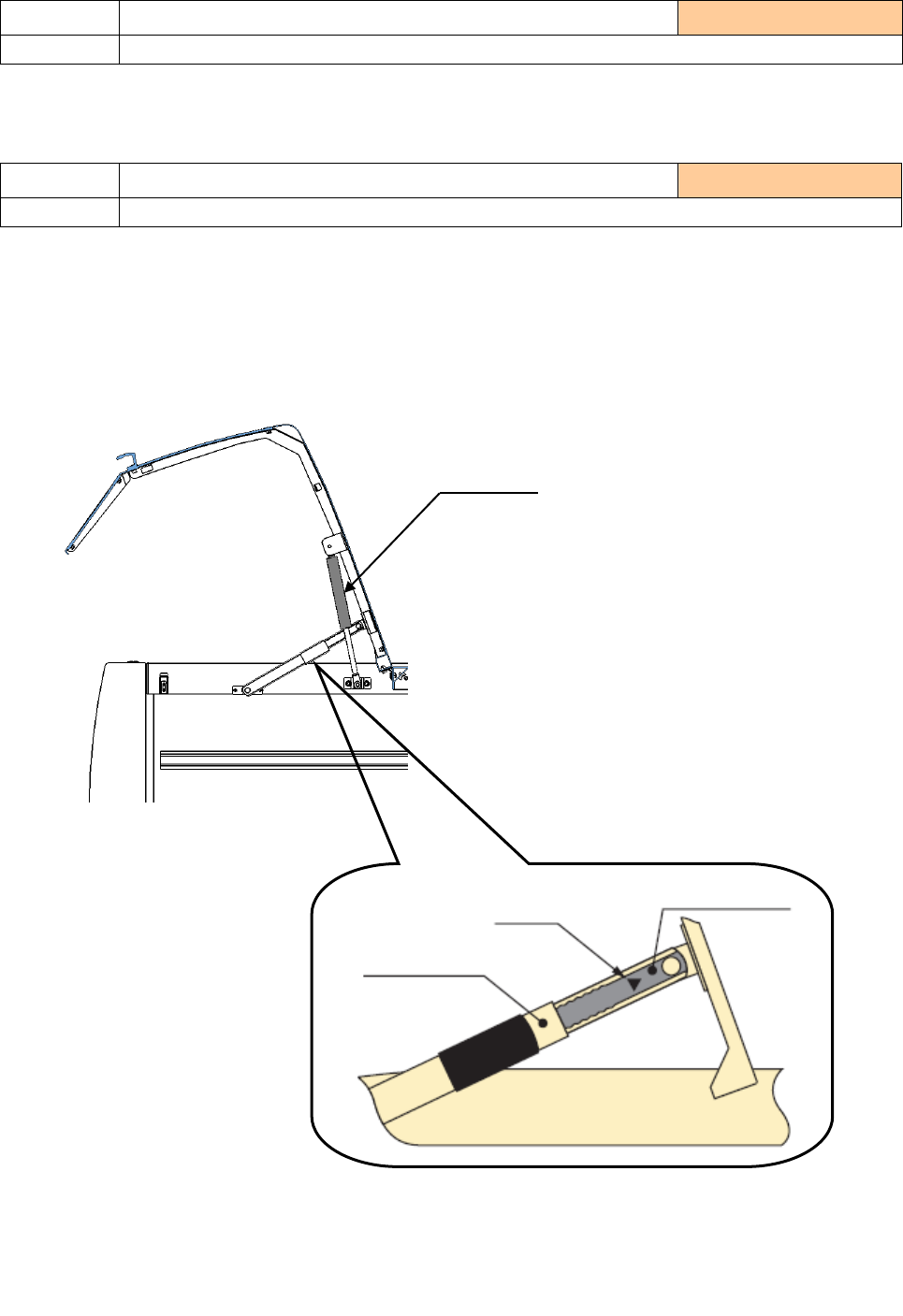

1）请确认当安全盖铰链导轴的▼记号在被铰链遮住的位置上时，是否能支撑安全盖。在确认中，请注意
不要令安全盖落下，以免造成伤害。
安全盖不能保持一定角度时，请更换气弹簧。关于气弹簧的更换方法，请询问本公司售后服务部门或
代理店
检查项目
3-2-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
检查项目
3-2-8 气弹簧
实施频度 ：每周
检查内容 检查气弹簧的状态
气弹簧
铰链轨道
安全盖铰链
▼记号
