第 1 部 基本編 第 3 章 维护
3-7
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
ＩＮ・ＯＵＴ
选项
基板尺寸
ＣＥＮＴＥ
Ｒ
标准
传送延长 150 传送延长 250 L-wide
M 40113952 40113953 40114731 40114732 -
L 40001070 40071333 40094541 40011065 40011058
XL 40097732 40097731 － － －
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”处，做2
处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到201mm
的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
A
B
200mm
201mm
搬送ベルト
检查项目
3-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1年
传送带
A
A
A
第 1 部 基本編 第 3 章 维护
3-8
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1）请确认当安全盖铰链导轴的▼记号在被铰链遮住的位置上时，是否能支撑安全盖。在确认中，请注意
不要令安全盖落下，以免造成伤害。
安全盖不能保持一定角度时，请更换气弹簧。关于气弹簧的更换方法，请询问本公司售后服务部门或
代理店
检查项目
3-2-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
检查项目
3-2-8 气弹簧
实施频度 ：每周
检查内容 检查气弹簧的状态
气弹簧
铰链轨道
安全盖铰链
▼记号
第 1 部 基本編 第 3 章 维护
3-9

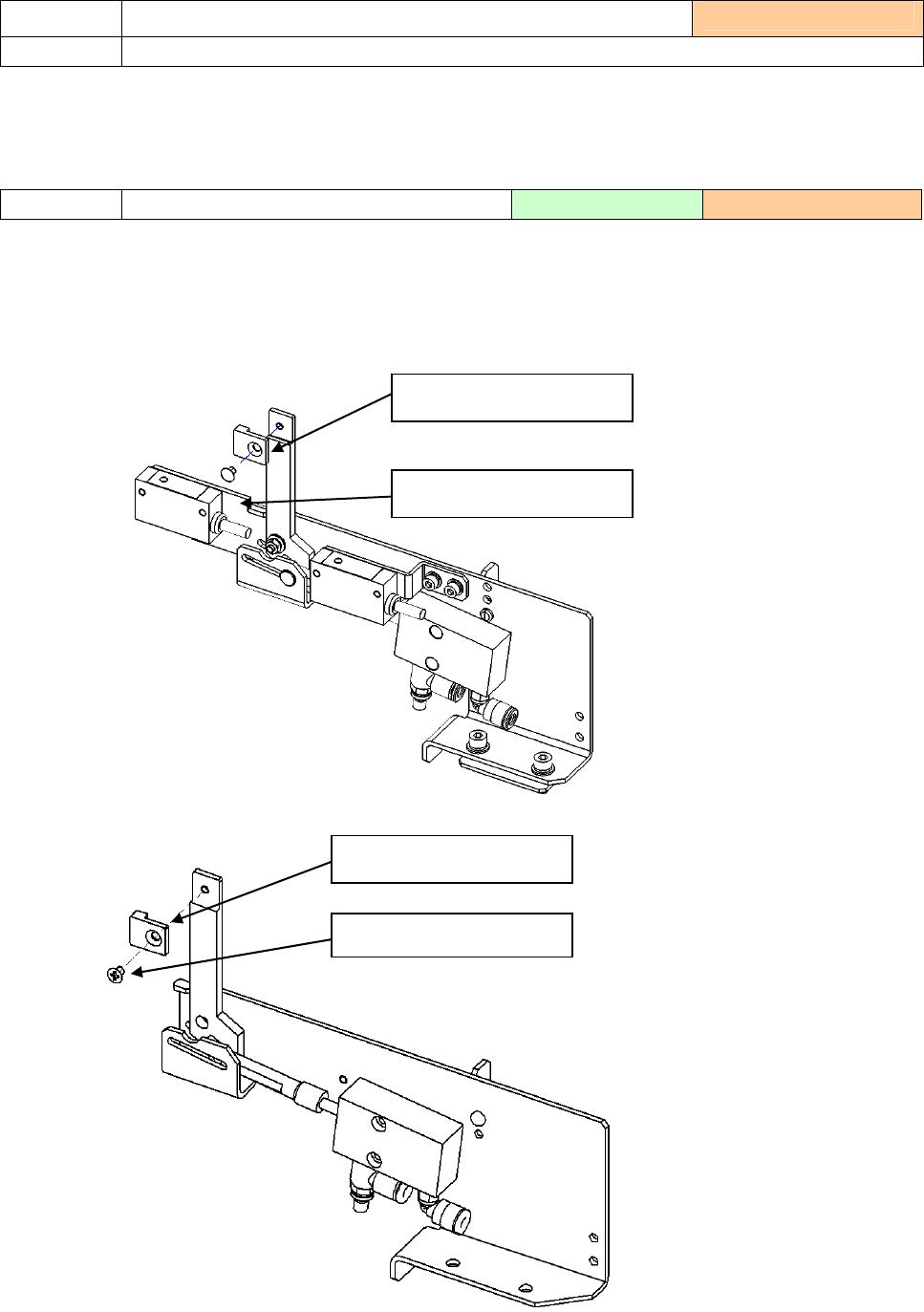

印刷基板传送方向的挡块的端部，安装有“挡片①”。挡片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图所示方向，安装挡片①。
＜M,L
基板规格＞
＜XL
基板规格＞
检查项目
3-2-9 挡片
实施频度 ：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具：螺丝刀 更换标准 ：2 年
①挡片 ：E2233725000
②螺丝 ：SM1030401SE
①挡片：E2233725000
②螺丝：SM1030401SE
