第 1 部 基本編 第 1 章 装置概要
1-19

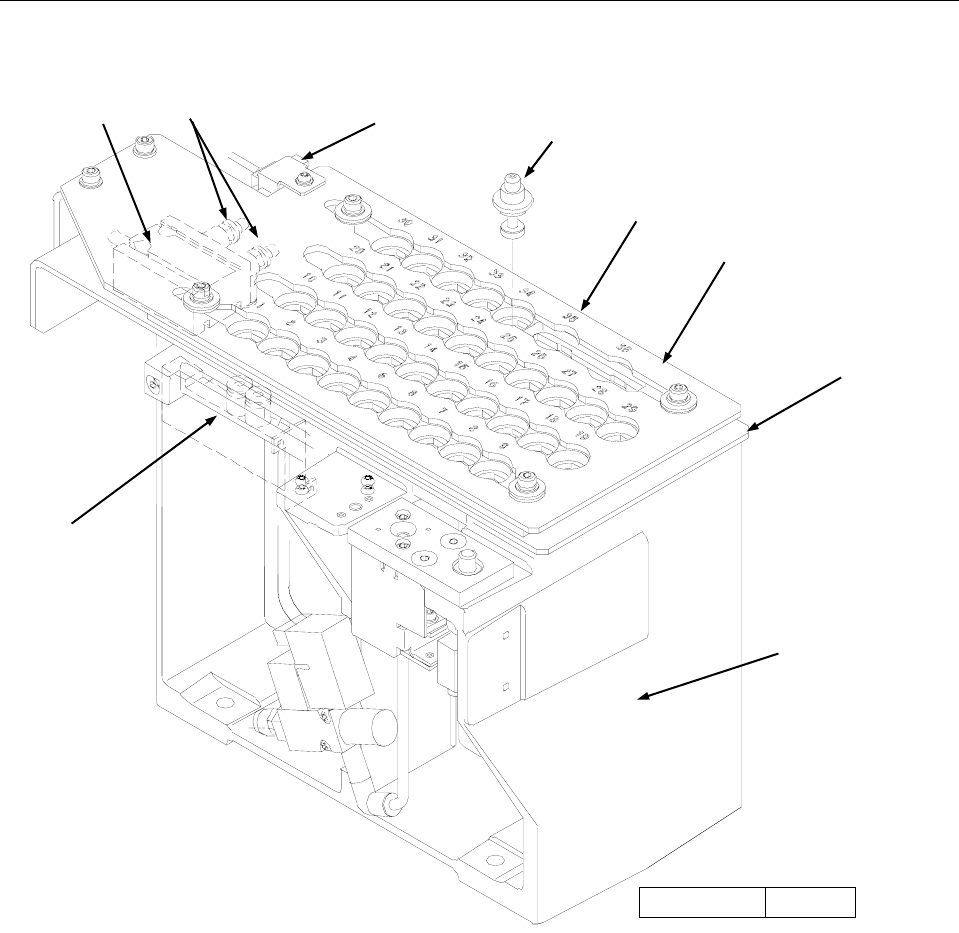

1-2-4 ATC 单元（Auto Tool Changer）的构成
用汽缸④开、关滑动板②，保管、装卸吸嘴⑧。
滑动板②的开、关，由 ATC OPEN（ATC 打开）传感器⑥、ATC CLOSE（ATC 关闭）传感器⑦来检测，
开、关的速度由速度控制器⑤来调整。
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 汽缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器 ⑩ ATC
号码
③
④
②
⑧
⑤
⑥⑦
ATC 号码 1～36
①
⑨
⑩
第 1 部 基本編 第 1 章 装置概要
1-20

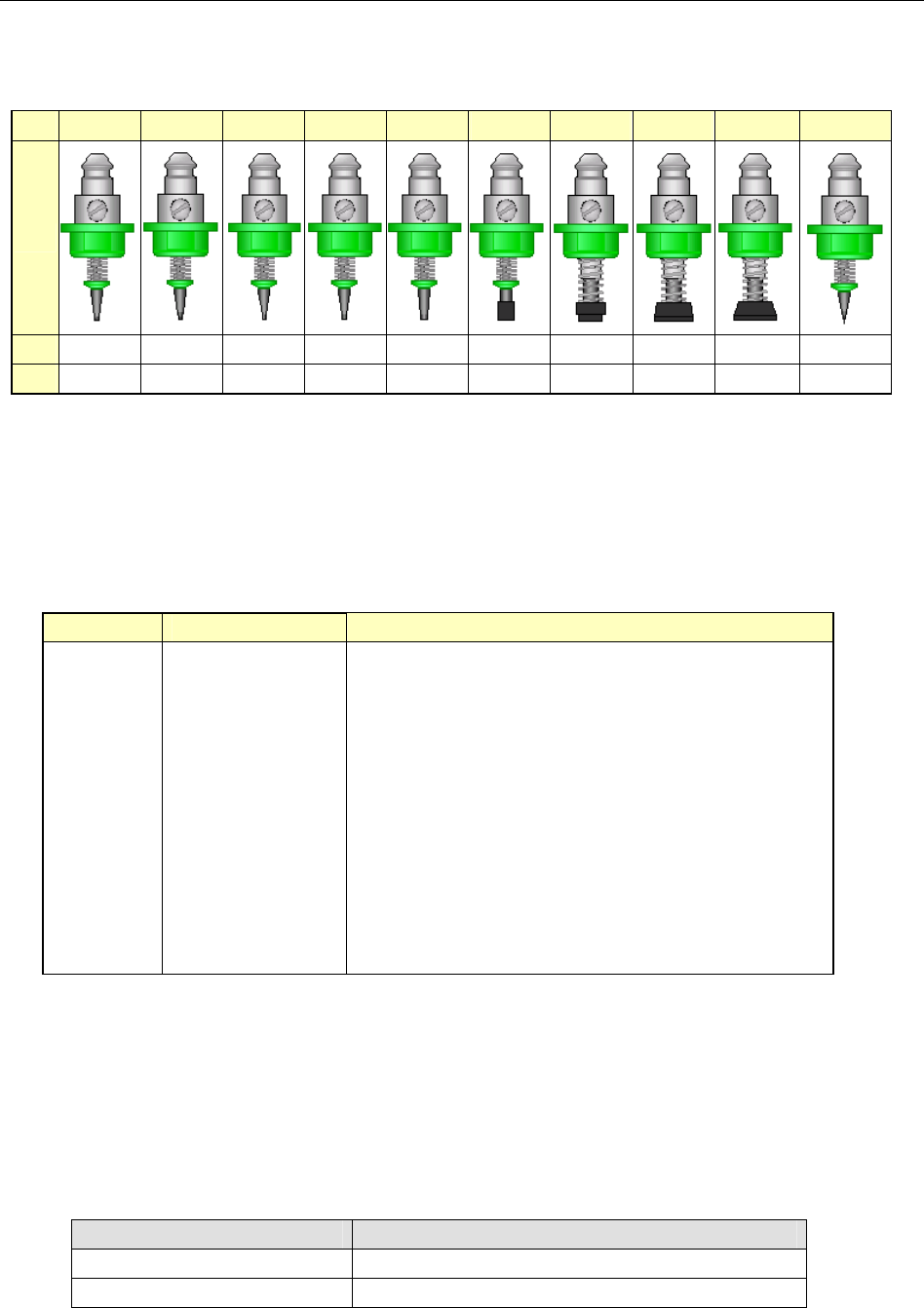

1-2-4-1 吸嘴
(1) 状吸嘴的形状
请按照贴装元件形的状及尺寸，从 No.500～509 中选择吸嘴。
No. 500 501 502 503 504 505 506 507 508C 509
外观
外径 1.0x0.5mm 0.7x0.4mm
φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm
0.4×0.2mm
内径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
(2) 吸嘴的选择方法
可通过“ATC 吸嘴分配”自动识别吸嘴。
手动输入要准确选择，以防止吸取不良、贴片精度不良。
主要用途元件的吸嘴序号见下表所示。为提高精确性，请根据贴片元件吸取面的最小宽度选择吸
嘴编号。
各种元件吸取面的最小宽度(D)请参见(3)项。
吸嘴号. 最小宽度（D）mm 主要用途元件
500
501
502
503
504
505
506
507
508C
509
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
0.2
1005，1608，SOT(模部 1.6×0.8) ，2012<注>
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,连接器
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ,
连接器
QFP，PLCC
0402 专用
注：因 2012R 的吸取面形状（厂商及电阻值不同等），有时
θ
会有偏差。
需要进行 2012 元件的高密度贴片（邻接 0.3mm 以下）时，请使用 504 吸嘴。
使用吸嘴限制
＊KE-3010/3020V/3020VR LNC60 的使用吸嘴限制
LNC60 不能使用大型吸嘴
＊KE-3020V IC Head 侧使用的吸嘴限制
KE-3020V 的 IC Head（右 Head），以□3mm 以上的元件为对象，因此以下的吸嘴不能使用。
（KE-3020VR 因可用激光识别吸嘴，可以使用。）
吸嘴号码
标准吸嘴 500, 501, 502, 503
选购项、特别订货吸嘴 509,543, 562, 564, 569, 577, 600, 615, 616, 617
第 1 部 基本編 第 1 章 装置概要
1-21

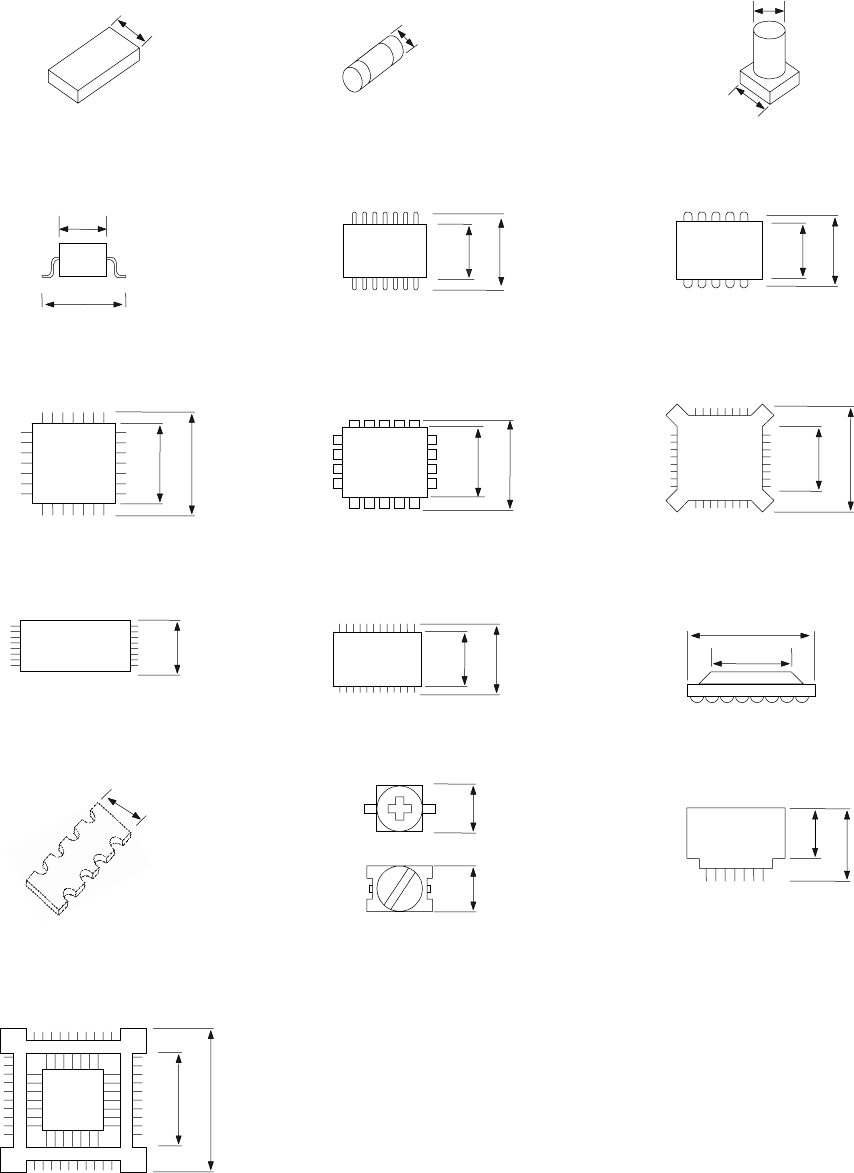

(3)各种元件的最小元件宽度(Ｄ)
1）方型芯片 2）圆筒形芯片 3）铝电解电容
4） SOT 5）SOP 6） SOJ
7）QFP 8）PLCC 9） BQFP
10）TSOP 11）TSOP2 12）BGA
13）网络电阻 14）微调电容 15）单向引脚连接器
16）鸥翼式插座、J 引脚插座
A D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
A
D = A
