第 1 部 基本編 第 3 章 维护 3-49 3) 从真空泵拆下气管、 成捆电线 （电源线、 保险丝） ， 卸下固定 V AC_PUMP_PLA TE 的③内六角螺栓 （ M4×8) 。 将真空泵从主机里取出。 ※ 取出时请注意成捆的电线。 ※取出 真空泵时，请勿把持连接管。 ※取出 真空泵时，有时真空泵托架会与橡胶垫粘连在一起。 VA C P U M P P L AT E 内 六 角螺栓 × 4 电源、保险丝 电源、保险丝使用捆束带…
第 1 部 基本編 第 3 章 维护
3-48
考虑以下部件的损耗造成压力降低。
<损耗部件一览> 更换部件组货号：40099554
检查部位 使用数量 检查内容 检查方法
碗形密封垫圈 2 有无异常磨耗、硬化、龟裂等现象 目视
吸气阀 2 有无变形、硬化、缺损 目视
排气阀 2 有无变形、硬化、缺损 目视
O 环 S-67 2 有无变形、磨耗、硬化、龟裂等無 目视
O 环 P-10 4 有无变形、磨耗、硬化、龟裂等 目视
密封圈 2 有无变形、硬化、龟裂等 目视
防止吸气阀碰触胶垫 2 有无裂口、硬化 目视
需要更换下述时，请另行购买。
・
真空黄油 货号:40119551
在 O 环 P-10 上涂抹黄油。
・
螺钉松动防止剂 NK-4 货号:40119552
在拧紧固定器时（更换碗形密封垫圈、防止吸气阀碰触胶垫）需要。
●
更换真空泵准备
<
M,L,L-Wide 规格>
※
如果是电动台架规格，请按照前一项的「切带单元的更换」，拆下切带单元。
1)确认真空泵没有运转。（刚停止运转后会很热，请停止后放置 30 分钟左右，确认泵冷却之后再开始作业。）
2)请拆下机器本体前侧右下部的护罩。
・
检查 更换
3-8-2 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
护罩（螺钉×4）
第 1 部 基本編 第 3 章 维护
3-49

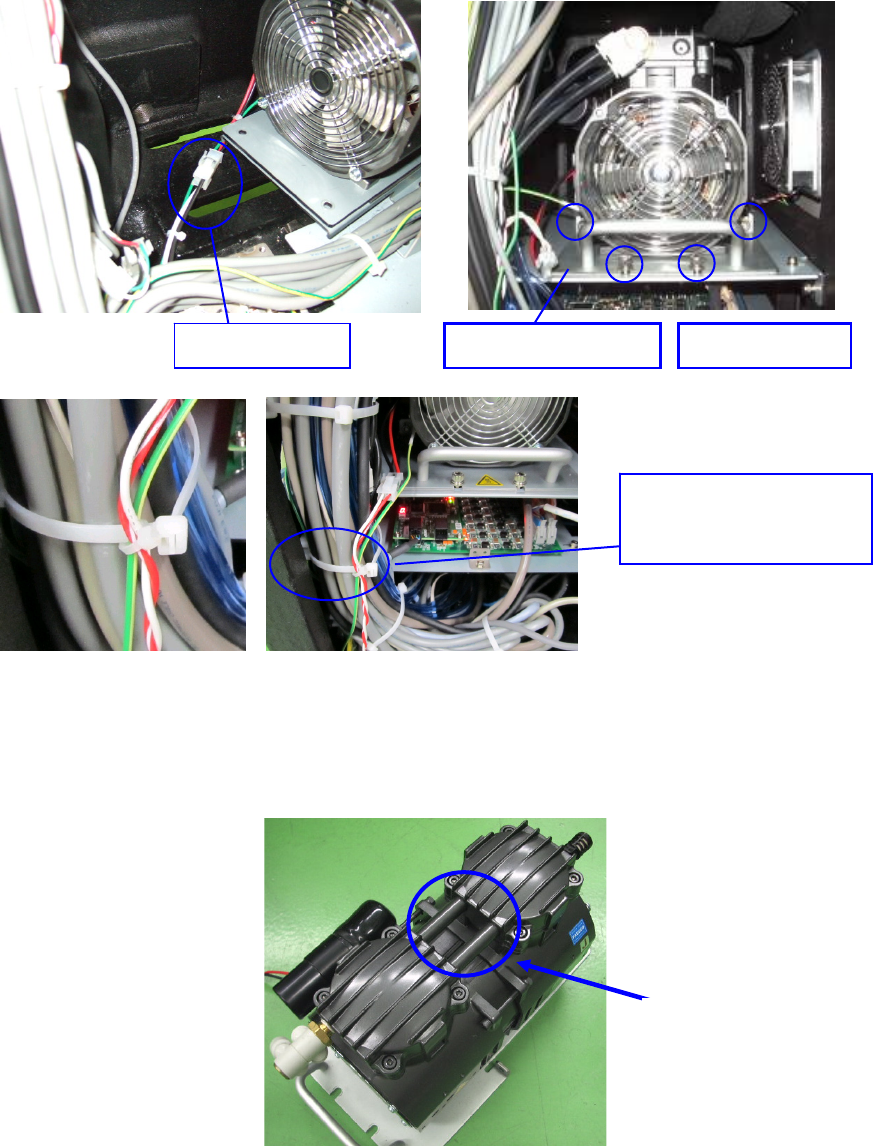

3)从真空泵拆下气管、成捆电线（电源线、保险丝），卸下固定 VAC_PUMP_PLATE 的③内六角螺栓（M4×8)。
将真空泵从主机里取出。
※取出时请注意成捆的电线。
※取出真空泵时，请勿把持连接管。
※取出
真空泵时，有时真空泵托架会与橡胶垫粘连在一起。
VAC PUMP PLATE
内
六
角螺栓
×4
电源、保险丝
电源、保险丝使用捆束带
（小）固定一处。
连接管
第 1 部 基本編 第 3 章 维护
3-50

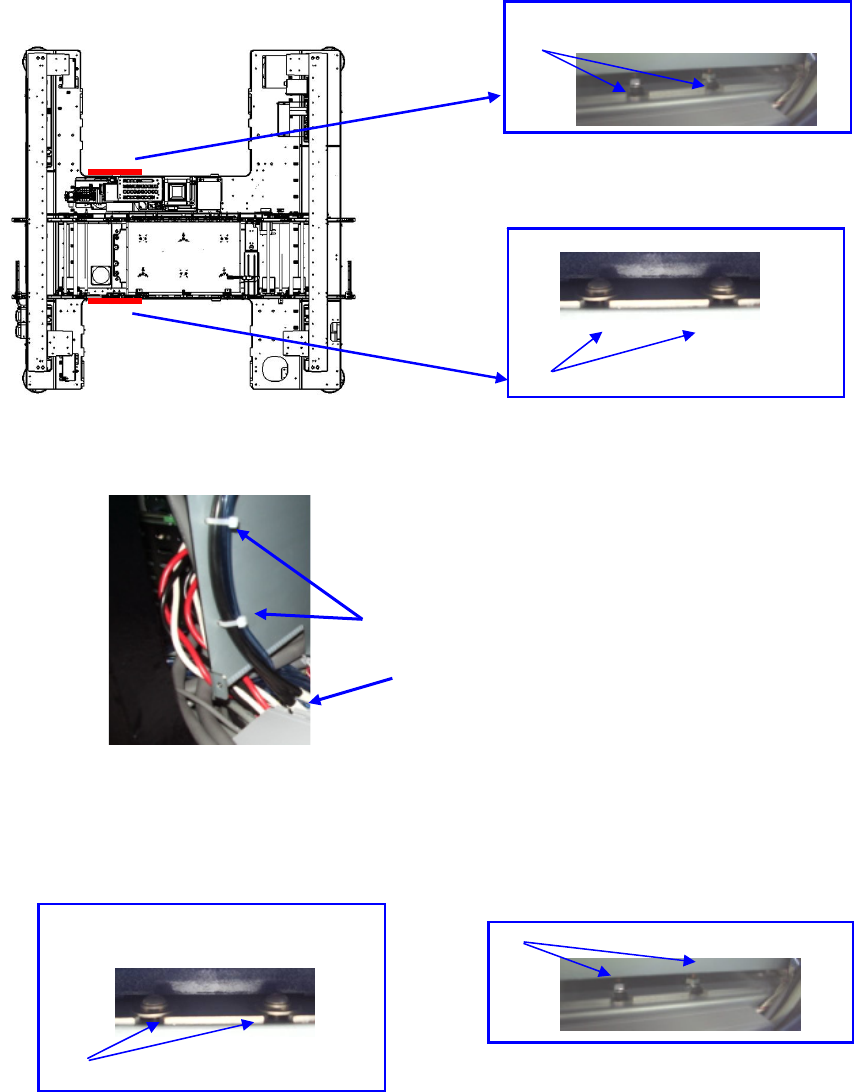

＜XL 规格 更换准备＞
※为
电动台架规格时，请按照前项中的「切带单元的更换」，取下切带单元。
1） 请断开电源，确认真空泵处于未开动状态。
（开动后很快会发烫，务请注意。）
2） 请取下前侧①和后侧②的护罩。
3）取下前侧的真空泵护罩。
4) 拆下连接在真空泵上的气管、成捆电线（电源、地线）。
5)取下固定真空泵托盘前侧的圆头螺钉③。
6)拧松固定真空泵托盘后侧的凸缘螺母④。
7)将真空泵从前侧拉出。（拉出时请注意成捆的电线。）
①
②
前侧
后侧
③
④
取下气管的位置
缆线捆束线
前侧
后侧
③
④
